Конденсаторы электролитические

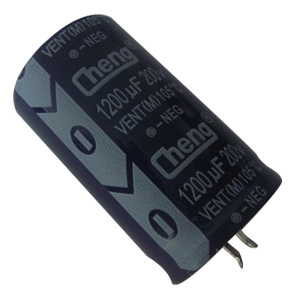

AP серия:
конденсаторы электролитические алюминиевые с жесткими выводами, стандартные

ОСОБЕННОСТИ
1. Монтируются на печатной плате без держателей
2. Меньшие по размерам, чем обычные конденсаторы
3. Шаг вывоов фиксирован и равен 10 мм
4. Алюминиевый корпус с взрывозащищающим клапаном



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики
Диапазон рабочих температур
-40...+85°C
-25...+85°C
Номинальный рабочий диапазон напряжения
10...250 В
315...500 В
Диапазон емкостей
56...82000 мкФ
Допустимое отклонение емкостей
±20% (120 Гц, +20°C)
Ток утечки
I ≤ 3 CV (мкА) после 5 минутного подключения номинального рабочего напряжения при +20°C
Рассеивающий фактор
tan δ (120 Гц, +20°C)
Рабочее напряжение, В 10 16 25 35 50 63 80 100 160-250 315-420 450-500
tan δ (max) 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,15 0,20
Для значения емкости >33000 мкФ, добавить следующее расчетное значение: (номинальная емкость)-33000 мкФ / 10000 мкФ x 0,1
Низкотемпературные характеристики
Соотношение импедансов макс. на 120 Гц
Рабочее напряжение, В 10-100 160-250 315-385 400-450 500
Z-25°C / Z+20°C 4 3 5 8 8
Z-40°C / Z+20°C 15 15 - - -
Высокотемпературная нагрузка
Время тестирования: 2000 часов
Температура тестирования: +85°C
Условия тестирования: Номинальное рабочее напряжение постоянного тока при макс. пульсирующем токе
Испытания при +20°C
Ток утечки: ≤ начального указанного значения
Изменение емкости на ±20% начального измеренного значения
tan δ : ≤ 200% начального указанного значения
Срок годности
При 85°C и отсутствии напряжения применяются после 1000 часов, а затем стабилизируется на 20°C конденсаторы должны отвечать следующим пределам
Ток утечки: ≤ начального указанного значения
Емкость изменяется на ±15% начального измеренного значения
tan δ: ≤ 150% начального указанного значения
Стандарт
JIS C - 5101 (IES 60384)

ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код) 10 В (1A) 16 В (1C) 25 В (1E) 35 В (1V) 50 В (1H)
Емкость, мкФ Код Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций
1800 188                 20x25 1,70
2200 228                 20x30
22x25
2,07
1,93
2700 278             20x25 1,76 20x35
22x30
2,21
2,21
3300 338             20x30 2,14 20x40
22x30
25x25
2,41
2,41
2,38
3900 398             20x30
22x25
2,28
2,22
22x35
25x30
2,72
2,68
4700 478         20x25 2,18 20x35
22x30
25x25
2,46
2,46
2,43
22x40
25x30
30x25
3,02
3,07
3,01
5600 568         20x30
22x25
2,33
2,31
22x35
25x30
2,79
2,75
22x45
25x35
30x30
3,43
3,47
3,43
6800 688     20x25 2,33 20x35
22x30
2,56
2,56
22x40
25x30
30x25
2,97
2,89
3,09
22x50
25x40
30x35
3,94
3,87
3,93
8200 828     20x30
22x25
2,56
2,56
20x40
22x35
25x25
2,91
2,86
2,78
22x45
25x35
30x30
3,47
3,33
3,29
25x45
30x35
35x30
4,44
4,47
4,41
10000 109 20x25 2,22 20x35
22x30
2,85
2,89
22x35
25x30
3,31
3,16
22x50
25x40
30x30
3,75
3,65
3,61
30x40
35x35
5,08
4,92
12000 129 20x30
22x25
2,44
2,41
20x40
22x30
25x25
3,20
3,13
3,01
22x40
25x35
30x25
3,77
3,63
3,80
25x40
30x35
35x30
4,15
4,14
4,27
30x50
35x40
5,72
5,69
15000 159 20x35
22x30
25x25
2,90
2,88
2,88
22x35
25x30
30x25
3,69
3,64
3,73
22x50
25x40
30x30
4,21
4,10
4,00
30x40
35x35
4,80
4,95
35x45 6,56
18000 189 20x40
22x35
25x30
3,31
3,22
3,08
22x40
25x35
30x30
3,98
3,98
3,88
25x45
30x35
35x30
4,68
4,66
4,68
30x45
35x40
5,30
5,71
35x50 7,14
22000 229 22x40
25x30
30x25
3,79
3,66
3,53
22x50
25x40
30x30
4,52
4,44
4,38
30x40
35x35
5,33
5,26
35x45 6,38
27000 279 22x45
25x35
30x30
4,04
4,04
3,99
25x45
30x35
35x30
4,98
4,95
4,82
30x45
35x40
6,02
6,02
35x50 6,90
33000 339 22x50
25x40
30x30
4,58
4,56
4,58
25x50
30x40
35x30
5,49
5,60
5,46
35x45 6,75
39000 399 25x45
30x35
35x30
5,29
5,21
5,50
30x45
35x35
6,21
6,12
35x50 7,56
47000 479 25x50
30x40
35x35
5,78
5,78
5,55
30x50
35x40
6,93
6,89

56000 569 30x45
35x35
6,59
6,40
35x45 7,69
68000 689 30x50
35x40
7,50
7,48

82000 829 35x50 8,50
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120 Гц



Напряжение (код) 63 В (1J) 80 В (1K) 100 В (2A) 160 В (2C) 180 В (2P)
Емкость, мкФ Код Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций
270 277             20x25 1,28 20x25 1,29
330 337             20x25 1,55 20x30
20x25
1,77
1,49
390 397             20x30
22x25
1,63
1,63
20x30
22x25
1,84
1,84
470 477             20x35
22x30
25x25
1,90
1,86
1,86
20x35
22x30
25x25
1,91
1,91
2,08
560 567             20x40
22x30
25x30
2,14
2,15
2,15
20x40
22x35
25x25
2,15
2,25
2,25
680 687         20x25 1,66 22x40
25x30
30x25
2,35
2,33
2,33
22x35
25x30
30x25
2,48
2,50
2,46
820 827         20x30
22x25
1,85
1,86
22x45
25x35
30x30
2,68
2,65
2,64
22x40
25x35
30x25
2,86
2,75
2,69
1000 108     20x25 1,56 20x35
22x30
2,02
2,02
22x50
25x40
30x30
3,02
3,00
2,96
22x40
30x30
3,06
3,10
1200 128     20x30
22x25
1,80
1,77
20x40
22x30
25x25
2,12
2,12
2,11
25x45
30x35
35x30
3,43
3,41
3,40
25x45
30x35
35x30
3,63
3,55
3,49
1500 158 20x25 1,69 20x35
22x30
2,10
2,01
22x30
25x30
2,45
2,47
30x40
35x35
3,96
3,94
30x40
35x35
4,10
4,02
1800 188 20x30
22x25
2,04
1,90
20x40
22x30
25x25
2,30
2,11
2,26
22x40
25x35
30x25
2,77
2,81
2,65
30x45
35x35
4,31
4,28
30x45
35x35
4,55
4,54
2200 228 20x35
22x30
25x25
2,40
2,35
2,30
22x40
25x30
30x25
2,53
2,53
2,56
22x45
25x40
30x30
3,15
3,21
3,17
35x40 4,96 35x40 4,83
2700 278 20x40
22x30
25x25
2,52
2,50
2,52
22x45
25x35
30x30
2,93
2,93
2,91
22x45
30x35
35x30
3,66
3,65
3,77
35x50 5,57 35x50 5,30
3300 338 22x40
25x30
30x25
2,72
2,74
2,78
22x50
25x40
30x30
3,23
3,29
3,25
25x50
30x40
35x35
4,15
4,18
4,07

3900 398 22x45
25x35
30x30
3,09
3,13
3,09
25x45
30x35
3,62
3,70
30x45
35x35
4,67
4,61

4700 478 22x50
25x40
30x30
3,69
3,59
3,54
25x50
30x40
35x30
4,28
4,23
4,12
30x50
35x40
5,26
5,23

5600 568 25x45
30x35
35x30
4,01
4,00
3,75
30x45
35x35
4,70
4,64
35x45 5,88
6800 688 25x50
30x40
35x30
4,52
4,55
4,44
30x50
35x40
5,27
5,24
35x50 6,01
8200 828 30x45
35x35
5,12
5,05
35x45 5,89
10000 109 30x50
35x40
5,78
5,78
35x50 6,63
12000 129 35x45 6,47
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120 Гц



Напряжение (код) 200 В (2D) 220 В (2N) 250 В (2E) 315 В (2F) 350 В (2V)
Емкость, мкФ Код Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций
120 127                 20x30
22x25
0,96
1,04
150 157             20x30 1,00 20x30
22x30
25x25
1,10
1,20
1,22
180 187     20x25 1,11 20x25 1,20 20x35
22x30
25x25
1,13
1,29
1,38
20x35
22x30
25x25
1,24
1,34
1,37
220 227 20x25 1,19 20x25
22x25
1,23
1,30
20x30
22x25
1,26
1,24
20x40
22x35
25x30
1,29
1,41
1,47
22x35
25x30
30x25
1,47
1,53
1,54
270 277 20x30
22x25
1,39
1,37
20x30
22x25
1,46
1,42
20x30
22x30
1,42
1,50
22x40
25x30
1,70
1,70
22x40
25x35
30x25
1,70
1,73
1,80
330 337 20x30
22x25
1,56
1,51
20x35
22x30
25x25
1,64
1,59
1,59
20x35
22x30
25x25
1,68
1,66
1,61
22x45
25x35
30x30
1,91
1,94
1,98
22x45
25x40
30x30
1,87
1,97
2,03
390 397 20x35
22x30
25x25
1,74
1,73
1,71
20x40
22x35
25x25
1,79
1,80
1,75
20x40
22x35
25x30
1,92
1,88
1,88
22x50
25x40
30x30
2,07
2,11
2,15
25x40
30x35
35x30
2,14
2,23
2,30
470 477 20x40
22x30
25x30
2,03
1,97
1,95
22x35
25x30
30x25
2,06
2,08
2,16
22x40
25x35
30x25
2,15
2,15
2,04
25x45
30x35
35x30
2,39
2,38
2,36
30x35
35x30
2,53
2,55
560 567 22x40
25x30
30x25
2,18
2,15
2,15
22x40
25x35
30x25
2,22
2,38
2,18
22x45
25x35
30x30
2,48
2,35
2,35
30x40
35x35
2,63
2,69
30x40
35x35
2,73
2,75
680 687 22x45
25x35
30x30
2,48
2,48
2,48
22x45
25x40
30x30
2,62
2,56
2,52
25x40
30x35
2,67
2,71
30x45
35x40
2,80
3,05
35x40 3,15
820 827 22x50
25x40
30x30
2,81
2,79
2,75
25x45
30x35
35x30
2,91
2,84
2,79
25x50
30x35
35x30
3,01
2,98
2,96
30x50
35x45
3,28
3,45
35x45 3,47
1000 108 25x45
30x35
35x30
3,28
3,15
3,25
25x50
30x40
35x30
3,53
3,36
3,29
30x45
35x35
3,56
3,48
35x50 3,57 35x50 3,60
1200 128 25x50
30x40
35x35
2,61
3,61
3,57
30x45
35x35
3,72
3,68
30x50
35x40
3,99
3,84

1500 158 30x45
35x40
4,13
4,06
35x40 4,10 35x45 4,33
1800 188 35x45 4,59 35x45 4,52 35x50 4,54
2200 228 35x50 5,25
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120 Гц



Напряжение (код) 385 В (2Y) 400 В (2G) 420 В (2M) 450 В (2W) 500 В (2H)
Емкость, мкФ Код Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций
56 566             20x25 0,61
68 686 20x25 0,68 20x25 0,75 20x25 0,70 20x30
22x25
0,70
0,71

82 826 20x30
22x25
0,74
0,76
20x30
22x25
0,82
0,84
20x30
22x25
0,80
0,85
20x35
22x25
0,80
0,86

100 127 20x30
22x30
0,86
0,89
20x30
22x30
25x25
0,95
0,99
0,99
20x35
22x30
25x25
0,90
0,97
0,98
20x35
22x30
25x25
0,88
0,95
0,97
25x25
30x25
0,80
0,90
120 127 20x35
22x30
25x25
0,96
0,98
1,02
20x35
22x30
25x25
1,07
1,09
1,13
20x35
22x30
25x25
1,04
1,07
1,08
20x40
22x35
25x30
30x25
0,99
1,07
1,09
1,12
25x30
30x25
0,89
0,90
150 157 20x40
22x35
25x30
1,10
1,12
1,14
20x40
22x35
25x30
1,22
1,24
1,27
20x45
22x35
25x30
30x25
1,17
1,21
1,26
1,30
22x40
25x30
30x25
1,18
1,25
1,29
25x35 1,07
180 187 22x40
25x35
30x25
1,27
1,30
1,37
22x40
25x30
30x25
1,41
1,44
1,52
22x40
25x35
30x25
1,33
1,42
1,48
22x45
25x35
30x30
1,32
1,40
1,45
30x35 1,30
220 227 22x45
25x35
30x30
1,42
1,48
1,49
22x45
25x35
30x30
1,58
1,64
1,66
22x45
25x35
30x30
1,55
1,58
1,65
25x40
30x30
35x30
1,59
1,64
1,66
25x45 1,40
270 277 25x40
30x35
1,61
1,64
25x40
30x30
1,79
1,82
25x40
30x35
35x30
1,74
1,90
1,94
25x45
30x35
35x30
1,73
1,89
1,90
25x50
30x40
1,60
1,55
330 337 25x50
30x40
35x30
1,80
1,85
1,87
25x45
30x35
35x30
2,00
2,05
2,05
25x50
30x35
35x35
2,20
1,98
2,17
30x40
35x35
2,12
2,15
30x45 1,80
390 397 30x40
35x35
2,05
2,07
30x40
35x35
2,26
2,28
30x40
35x35
2,22
2,27
30x45
35x40
2,35
2,38
30x50 2,10
470 477 30x50
35x40
2,26
2,26
30x45
35x40
2,51
2,54
30x45
35x40
2,50
2,61
35x45 2,68
560 567 35x45 2,59 35x40 2,85 35x45 2,95
680 687 35x50 2,80 35x50 3,10
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120 Гц



МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ 60 120 1k 10-50k
10-100 В 0,90 1,00 1,15 1,25
160-250 В 0,80 1,00 1,15 1,47
315-500 В 0,80 1,00 1,15 1,47



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
  ©1990-2024 Компания ДАРТ. Все права защищены.
