Конденсаторы электролитические

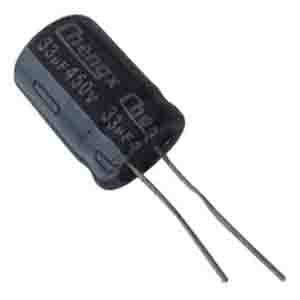

GM серия:
конденсаторы электролитические алюминиевые общего применения

ОСОБЕННОСТИ
1. Высокое значение CV, гарантировано 2000 часов службы при 85°C.
2. Применяются в бытовой аппаратуре

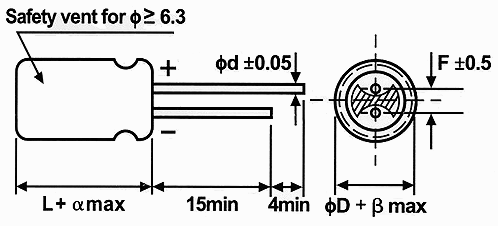

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

ØD 5 6,3 8 10 12,5 16 18 22 25
F 2,0 2,5 3,5 5,0 5,0 7,5 7,5 10,0 10,0
Ød 0,5 0,6 0,8
α  (L<20) 1,5   (L≥20) 2,0
β (D<20) 0,5   (D≥20) 1,0



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики
Диапазон рабочих температур -40...+85°C -25...+85°C
Номинальный рабочий диапазон напряжения 6,3...100 В 160...450 В
Диапазон емкостей 0,1...22000 мкФ
Допустимое отклонение емкостей ±20% (120 Гц, +20°C)
Ток утечки I ≤ 0,01 CV или 3мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C I ≤ 0,03 CV +40мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C
Рассеивающий фактор
tan δ (120 Гц, +20°C)
Рабочее напряжение, В 6,3 10 16 25 35 50 63 100 160 200 250 350 400 450
tan δ (max) 0,28 0,24 0,20 0,16 0,14 0,12 0,10 0,08 0,20 0,20 0,20 0,25 0,25 0,25
Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ
Низкотемпературные характеристики Соотношение импедансов макс. на 120 Гц
Рабочее напряжение, В 6,3 10 16 25 35 50 63 100 160 200 250 350 400 450
Z-25°C / Z+20°C 5 4 3 2 2 2 2 2 3 3 4 4 6 15
2-40°0 / Z+20°0 12 10 8 5 4 3 3 3
Для значения емкости >1000 мкФ,
добавить 0,5 на каждые1000 мкФ для Z-25°C / Z+20°C
добавить 1,0 на каждые 1000 мкФ для Z-40°C / Z+20°C
Высокотемпературная нагрузка
Условия тестирования Испытания при +20°C
Продолжительность: 2000 часов Ток утечки: ≤ начального указанного значения
Температура окружающей среды: +85°C Емкость изменяется на ±20% начального измеренного значения
Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальной пульсацией тока tan δ: ≤ 200% начального указанного значения
Срок годности
Условия тестирования Испытания при +20°C
Продолжительность: 1000 часов Те же ограничения для высокотемпературной нагрузки
Температура окружающей среды: +85°C
Приложенное напряжение: (нет)
Стандарт JIS C - 5101 (IES 60384)



ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код) 6,3 В (0J) 10 В (1A) 16 В (1C) 25 В (1E)
Емкость, мкФ Код Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций
10 106             5x11 54
22 226             5x11 73
33 336             5x11 98
47 476         5x11 115 5x11 126
100 107 5x11 135 5x11 140 5x11 175 6,3x11 211
220 227 5x11 220 5x11 230 6,3x11 290 8x12 370
330 337 6,3x11 297 6,3x11 322 6,3x11 350 8x12 453
470 477 6,3x11 360 6,3x11 384 8x12 499 10x12,5 628
680 687 8x12 503 8x12 546 10x12,5 690 10x16 826
1000 108 8x12 610 10x12,5 791 10x16 928 10x20 1094
1500 158 10x12,5 780 10x16 875 10x20 1025 12.5x20 1210
2200 228 10x16 890 10x20 1226 12.5x20 1555 12.5x25 1800
3300 338 10x20 1350 12.5x20 1685 12.5x25 1990 16x25 2304
4700 478 12.5x20 1822 12.5x25 2103 16x25 2487 16x30 2854
6800 668 12.5x25 1930 16x25 2606 16x30 3010 16x40 3528
16x35 3546
10000 109 16x25 2760 16x30 2960 16x35 3490
15000 159 16x35 2860 16x40 3100
22000 229 18x40 3400
Максимально допустимый ток пульсаций (действующее значение мА) при 85°C 120 Гц



Напряжение (код) 35 В (1V) 50 В (1H) 63 В (1J) 100 В (2A)
Емкость, мкФ Код Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций
0,1 104     5x11 1,3
0,15 154     5x11 1,5
0,22 224     5x11 2,9
0,33 334     5x11 4,3
0,47 474     5x11 6,2     5x11 10
1 105     5x11 13     5x11 24
2,2 225     5x11 28     5x11 37
3,3 335     5x11 35     5x11 45
4,7 475 5x11 35 5x11 48     5x11 55
10 106 5x11 53 5x11 71 5x11 76 5x11 76
22 226 5x11 90 5x11 106 5x11 113 6,3x11 135
33 336 5x11 110 5x11 130 6,3x11 159 8x12 187
47 476 5x11 138 6,3x11 177 6,3x11 190 10x12,5 259
68 686 6,3x11 160 6,3x11 210 8x12 220 10x16 290
100 107 6,3x11 231 8x12 306 8x12 321 10x20 453
220 227 8x12 405 10x12,5 506 10x16 615 12.5x20 742
330 337 10x12,5 576 10x16 706 10x20 823 12.5x25 987
470 477 10x16 753 10x20 811 12.5x20 1153 16x25 1394
680 687 10x20 988 12.5x20 988 12.5x25 1512 16x30 1400
1000 108 12.5x20 1407 12.5x25 1715 16x25 2037 18x35 1995
1500 158 16x25 2134 16x30 2320 18x35 2300
2200 228 16x30 2338 18x35 3218 18x40 2500
3300 338 18x35 3400 18x40 3336
4700 478 18x40 3411
6800 668 18x40 3500
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц
