Конденсаторы электролитические

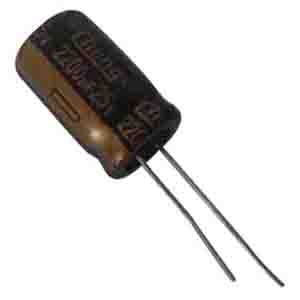

LF серия:
конденсаторы электролитические алюминиевые +105°C, высокий Ток пульсаций, повышенный ресурс, низкий импеданс

ОСОБЕННОСТИ
1. Низкий импеданс на высокой частоте.
2. Ресурс: 3000-6000 часов при 105°C.

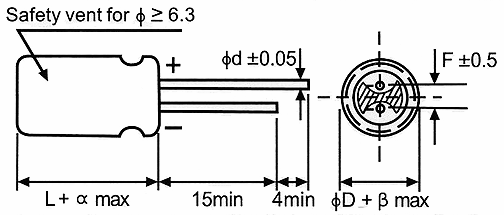

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

ØD 6,3 8(L<20) 8(L≥20) 10 12,5
F 2,5 3,5 5,0 5,0
Ød 0,5 0,6
α  (L<20) 1,5   (L≥20) 2,0
β (D<20) 0,5   (D≥20) 1,0



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики
Диапазон рабочих температур -40...+105°C
Номинальный рабочий диапазон напряжения 6,3...100 В
Диапазон емкостей 15...3900 мкФ
Допустимое отклонение емкостей ±20% (120 Гц, +20°C)
Ток утечки I ≤ 0,01 CV или 3мкА (после 2 минуты, whichever is greater)
C = Номинальная емкость, мкФ
V = Номинальное напряжение, В
I = Ток утечки, мкА
Рассеивающий фактор
tan δ (120 Гц, +20°C)
Рабочее напряжение, В 6,3 10 16 25 35 50 63 100
tan δ (max) 0,22 0,19 0,16 0,14 0,12 0,10 0,09 0,08
Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ
Низкотемпературные характеристики Соотношение импедансов макс. на 120 Гц
Рабочее напряжение, В 6,3 10 16 25 35 50 63 100
Z-25°C / Z+20°C 4 3 2 2 2 2 2 2
2-40°0 / Z+20°0 8 6 4 3 3 3 3 3
Высокотемпературная нагрузка
Условия тестирования Испытания при +20°C
Продолжительность:
 ØD 5-6,3 8 10 12,5
Ресурс 3000h 4000h 5000h 6000h
Ток утечки: ≤ начального указанного значения
Температура окружающей среды: +105°C Емкость изменяется на ±25% начального измеренного значения
Приложенное напряжение: номинальное постоянное рабочее напряжение tan δ: ≤ 200% начального указанного значения
Срок годности
Условия тестирования Испытания при +20°C
Продолжительность: 1000 часов Те же ограничения для высокотемпературной нагрузки
Температура окружающей среды: +105°C
Приложенное напряжение: (нет)
Стандарт JIS C - 5101 (IEC 60384)



ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код) 6,3 В (0J) 10 В (1A) 16 В (1C)
Емкость, мкФ Код Размеры
ØDxL, мм
Импеданс Ток пульсаций Размеры
ØDxL, мм
Импеданс Ток пульсаций Размеры
ØDxL, мм
Импеданс Ток пульсаций
120 127             6,3x11 0,220 340
220 227       6,3x11 0,220 340
330 337 6,3x11 0,220 340       8x12 0,130 640
470 477       8x12 0,130 640 8x16 0,087 840
      10x12,5 0,080 865
680 687 8x12 0,130 640 8x16 0,087 840 8x20 0,069 1050
          10x12,5 0,080 865 10x16 0,060 1210
820 827 10x12,5 0,080 865
1000 108 8x16 0,087 840 8x20 0,069 1050 10x20 0,046 1400
10x16 0,060 1210
1200 128 8x20 0,069 1050 10x20 0,046 1400 10x25 0,042 1650
10x16 0,060 1210
1500 158 10x20 0,046 1400 10x25 0,042 1650 12,5x20 0,035 1900
2200 228 10x25 0,042 1650 12,5x20 0,035 1900 12,5x25 0,030 2124
3300 338 12,5x20 0,035 1900 12,5x25 0,030 2124
3900 398 12,5x25 0,030 2124
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц



Напряжение (код) 25 В (1E) 35 В (1V) 50 В (1H)
Емкость, мкФ Код Размеры
ØDxL, мм
Импеданс Ток пульсаций Размеры
ØDxL, мм
Импеданс Ток пульсаций Размеры
ØDxL, мм
Импеданс Ток пульсаций
56 566       6,3x11 0,220 340 6,3x11 0,300 295
100 107 6,3x11 0,220 340       8x12 0,170 555
120 127             8x16 0,120 730
150 157       8x12 0,130 640 10x12,5 0,120 760
220 227 8x12 0,130 640 8x16 0,087 840 10x16 0,084 1050
10x12,5 0,080 865
330 337 8x16 0,087 840 10x16 0,060 1210 10x25 0,055 1440
10x12,5 0,080 865
470 477 8x20 0,069 1050 10x20 0,046 1400 12,5x20 0,045 1660
10x16 0,060 1210
560 567       10x25 0,042 1650 12,5x25 0,034 1950
680 687 10x20 0,046 1400 12,5x20 0,035 1900
820 827 10x25 0,042 1650
1000 108 12,5x20 0,035 1900 12,5x25 0,030 2124
1500 158 12,5x25 0,030 2124
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц



Напряжение (код) 63 В (1J) 100 В (2A)
Емкость, мкФ Код Размеры
ØDxL, мм
Импеданс Ток пульсаций Размеры
ØDxL, мм
Импеданс Ток пульсаций
15 156       6,3x11 0,960 115
27 276       8x12 0,504 232
33 336 6,3x11 0,960 115
39 396       8x16 0,360 300
47 476       10x12,5 0,344 314
56 566 8x12 0,504 232 8x20 0,264 362
68 686       10x16 0,248 357
82 826 8x16 0,360 300 10x20 0,168 466
10x12,5 0,344 314
100 107       10x25 0,160 531
120 127 8x20 0,264 362 12,5x20 0,128 690
10x16 0,248 357
180 187 10x20 0,168 466 12,5x25 0,096 922
220 227 10x25 0,160 531
270 277 12,5x20 0,128 690
330 337 12,5x25 0,096 922
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц



МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ 50 120 300 1k 100k
15-33 0,45 0,55 0,70 0,90 1,00
39-330 0,60 0,70 0,85 0,95 1,00
470-1000 0,65 0,75 0,90 0,98 1,00
1200-3900 0,75 0,80 0,95 1,00 1,00
