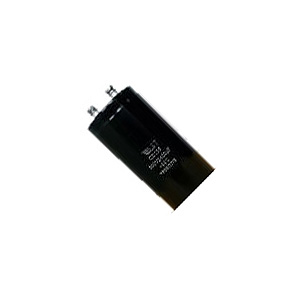

Конденсаторы электролитические

PN серия
С винтовыми контактами, общего применения

ОСОБЕННОСТИ
1. Малые размеры, высокая номинальное напряжение, емкость и ток пульсаций, стабильной и надежность работы.
2. Подходит для использования в электронном промышленном оборудовании.

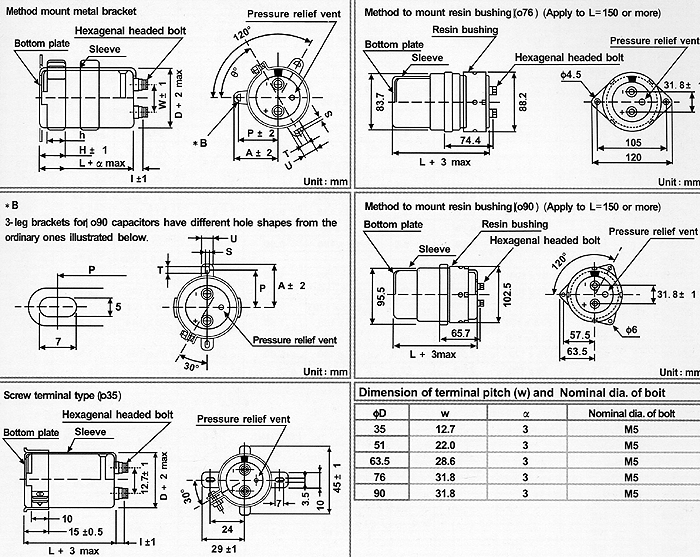

Размеры монтажного кронштейна

Напряжение (код) 3-Leg 2-Leg
Символ ØD 51 63,5 76 90 35 51 63,5 76 90
P 32,5 38,1 44,5 50,8 24 33,2 40,5 46,5 53
A 38,5 43 49,2 58,5 29 40 46,5 53 59
T 7,5 8,0 7,0 8,0 6,0 6,0 7,0 6,0 6,0
S 5,0 5,0 5,0 5,0 3,5 4,5 4,5 4,5 4,5
U 12 14 14 18 10 14 14 14 14
θ° 60 60 60 60 30 30 30 30 30
H 20 25 30 35 15 25 35 35 35
h 15 20 24 25 10 15 20 20 20



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  Рабочие характеристики
Диапазон рабочих температур -40...+85°C -25...+85°C
Номинальный рабочий диапазон напряжения 10...100 В 160...630 В
Диапазон емкостей 100...680000 мкФ
Допустимое отклонение емкостей ±20% (120 Гц, +20°C)
Ток утечки I ≤ 0,02 CV (мкА) после 5 минутного подключения номинального рабочего напряжения при +20°C
Рассеивающий фактор
tan δ (120Гц, +20°C)
Значения приведены в таблицах
Низкотемпературные характеристики Соотношение импедансов макс. на 120 Гц
Рабочее напряжение, В 10-100 160-630
Z-25°C / Z+20°C - 8
Z-40°C / Z+20°C 15 -
Высокотемпературная нагрузка Условия тестирования
При 105°C и отсутствии напряжения применяются после 2000 часов, а затем стабилизируется на 20°C конденсаторы должны отвечать следующим пределам:
Испытания при +20°C
Ток утечки: ≤ начального указанного значения
Изменение емкости на ±20% начального измеренного значения
tan δ : ≤ 200% начального указанного значения
Срок годности При 85°C и отсутствии напряжения применяются после 1000 часов, а затем стабилизируется на 20°C конденсаторы должны отвечать следующим пределам
Ток утечки: ≤ начального указанного значения
Емкость изменяется на ±20% начального измеренного значения
tan δ: ≤ 175% начального указанного значения
Стандарт JIS C - 5101 (IES 60384)



ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код) 10V (1A) 16V (1C) 25V (1E) 35V (1V)
SV 13 20 32 44
Емкость, мкФ Код Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций
15000 159                   35x50 0,30 3,9
18000 189             35x50 0,35 4,0
27000 279       35x50 0,45 4,2
33000 339                   35x80 0,40 6,0
39000 399 35x50 0,60 4,7       35x80 0,40 6,2 35x100 0,40 6,7
47000 479             35x100 0,40 7,4 35x120 0,45 8,0
56000 569       35x80 0,60 6,5 35x120 0,45 8,3
68000 689                   51x80 0,50 8,5
82000 829 35x80 0,60 7,0 35x100 0,70 8,0 51x80 0,50 9,7 51x100 0,55 10,3
100000 10T 35x100 0,70 8,0 35x120 0,70 9,6 51x100 0,60 10,8
120000 12T 35x120 0,70 9,4 51x80 0,80 9,6 51x120 0,60 12,0 51x120 0,60 12,8
150000 15T 51x80 0,90 9,8 51x100 0,90 11,2       63,5x100 0,70 13,2
180000 18T             63,5x100 0,75 14,7 63,5x120 0,70 15,3
220000 22T 51x100 1,00 10,3 51x120 1,00 14,2 63,5x100 0,80 15,0 76x100 0,75 17,8
270000 27T 51x120 1,20 12,8 63,5x100 1,20 15,3 76x100 0,90 ?8,3 76x120 0,80 18,4
330000 33T       63,5x120 1,30 17,1 76x120 1,00 20,7 76x140 0,90 22,0
390000 39T 63,5x100 1,50 15,3 76x100 1,60 18,0 76x140 1,20 22,1
470000 47T 63,5x120 2,00 16,0 76x100 1,80 19,3       90x140 1,00 28,0
560000 56T 76x120 2,50 17,3 76x140 2,00 20,7 90x140 1,50 25,8
680000 68T 76x120 3,00 18,7
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120Гц
tan δ при 20°C 120Гц



Напряжение (код) 50V (1H) 63V (1J) 80V (1K) 100V (2A)
SV 63 79 100 125
Емкость, мкФ Код Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций
2200 228                   35x50 0,10 2,1
3300 338             35x50 0,15 2,5
4700 478                   35x80 0,15 3,4
5600 568       35x50 0,20 3,0
6800 688             35x80 0,20 3,7 35x100 0,15 4,2
8200 828                   35x120 0,15 5,0
10000 109 35x50 0,25 3,9 35x80 0,25 4,0 35x100 0,20 4,9 51x80 0,20 5,2
12000 129             35x120 0,20 5,4
15000 159       35x100 0,25 5,3 51x80 0,25 6,0
18000 189 35x80 0,25 5,2 35x120 0,25 6,2       51x120 0,20 8,1
22000 229 35x100 0,30 5,7 51x80 0,30 6,5 51x100 0,30 7,1 63,5x100 0,25 8,6
27000 279 35x120 0,35 6,6       51x120 0,30 8,6 63,5x120 0,25 10,3
33000 339       51x100 0,35 8,1 63,5x100 0,35 9,3 76x100 0,25 11,1
39000 399 51x80 0,40 7,4 51x120 0,35 9,5       76x120 0,25 12,4
47000 479       63,5x100 0,40 10,2 63,5x120 0,35 12,0 76x140 0,25 14,3
56000 569 51x100 0,40 9,8
68000 689 51x120 0,45 11,1 63,5x120 0,45 12,7 76x120 0,35 15,4 90x140 0,30 18,0
82000 829 63,5x100 0,50 12,2       76x140 0,35 18,1
100000 10T       76x120 0,45 16,7 90x140 0,40 21,0
120000 12T 63,5x120 0,50 15,0 76x140 0,50 19,0
150000 15T 76x120 0,60 18,1 90x140 0,55 22,0
180000 18T 76x140 0,70 19,5
270000 27T 90x140 0,80 23,2
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120Гц
tan δ при 20°C 120Гц



Напряжение (код) 160V (2C) 200V (2D) 250V (2E) 350V (2V)
SV 200 250 300 400
Емкость, мкФ Код Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций
390 397                   35x50 0,25 1,9
560 567             35x50 0,15 1,3
680 687                   35x80 0,25 2,9
820 827       35x50 0,15 1,6
1000 108                   35x100 0,25 3,8
1200 128 35x50 0,15 2,0       35x80 0,15 2,3 35x120 0,25 4,2
1500 158             35x100 0,15 3,0 51x70 0,25 4,5
1800 188       35x80 0,15 2,8 35x120 0,15 3,3
2200 228 35x80 0,15 3,4 35x100 0,15 3,6 51x80 0,15 3,7 51x90 0,25 5,8
2700 278 35x100 0,15 3,7 35x120 0,15 4,0
3300 338 35x120 0,15 4,5 51x80 0,15 4,5 51x100 0,15 5,1 51x130
63,5x90
0,25
0,25
8,3
8,0
3900 398             51x120 0,15 5,9 63,5x110 0,25 9,2
4700 478 51x80 0,20 5,6 51x100 0,15 6,5 63,5x100 0,20 6,9 63,5x130
76x90
0,25
0,25
10,9
10,3
5600 568       51x120 0,15 7,6       76x110 0,25 11,7
6800 688 51x100 0,20 7,5       63,5x120 0,20 8,7 76x130 0,25 14,0
8200 828 51x120 0,20 8,1 63,5x100 0,20 9,5       76x150 0,25 15,6
10000 109 63,5x100 0,20 9,8 63,5x120 0,20 11,0 76x120 0,20 11,1
12000 129 63,5x120 0,20 10,8 76x100 0,20 11,5 76x140 0,20 13,0 90x150 0,25 20,0
15000 159 76x100 0,20 12,7 76x120 0,20 12,8 90x140 0,20 14,9
18000 189 76x120 0,20 14,0 76x140 0,20 15,0
22000 229 76x140 0,20 16,6 90x140 0,25 15,6
33000 339 90x140 0,25 18,9
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120Гц
tan δ при 20°C 120Гц



Напряжение (код) 400V (2G) 450V (2W) 500V (2H) 500V (25)
SV 450 500 550 600
Емкость, мкФ Код Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций
100 107                   35x50 0,25 0,6
120 127             35x50 0,25 0,7
180 187                   35x80 0,25 1,0
270 277       35x50 0,25 1,3 35x80 0,25 1,2 35x100 0,25 1,3
330 337 35x50 0,25 1,5       35x100 0,25 1,4 35x120 0,25 1,6
390 397             35x120 0,25 1,7 51x80 0,25 1,7
470 477       35x80 0,25 2,1 51x80 0,25 1,8
560 567 35x80 0,25 2,3             51x100
63,5x120
0,25
0,25
2,1
2,5
680 687       35x100 0,25 2,8 51x100 0,25 2,5 51x130
63,5x130
0,25
0,25
2,7
3,0
820 827 35x100 0,25 3,0 35x120 0,25 3,1 51x110 0,25 2,8 51x130
63,5x130
0,25
0,25
3,1
3,5
1000 108 51x80 0,25 3,4 51x80 0,25 3,5 51x110 0,25 3,2
1200 128 51x80 0,25 3,8 51x100 0,25 4,5       76x100 0,25 4,2
1500 158 51x100 0,25 4,5 51x100 0,25 5,0 51x120
63,5x90
0,25
0,25
4,0
4,0
76x100 0,25 4,6
1800 188 51x100 0,25 5,2 51x120 0,25 5,6 63,5x110 0,25 4,8 76x100 0,25 5,2
2200 228 63,5x90
51x140
0,25
0,25
5,8
6,5
51x130
63,5x100
0,25
0,25
6,2
6,5
63,5x130 0,25 5,7 76x100 0,25 5,9
2700 278 51x130 0,25 6,6 63,5x120 0,25 7,5 76x110 0,25 6,5
3300 338 63,5x120 0,25 8,5 63,5x130
76x110
0,25
0,25
8,7
8,5
      76x140 0,25 8,0
3900 398 63,5x130 0,25 9,4 63,5x160
76x120
0,25
0,25
9,4
9,6
76x130 0,25 8,4
4700 478 63,5x160
76x120
0,25
0,25
10,4
10,5
76x130
90x120
0,25
0,25
10,8
11,0

5600 568 63,5x190
76x130
0,25
0,25
11,5
11,9
76x160 0,25 13,0
6800 688 76x150 0,25 14,0 76x170
90x150
0,25
0,25
13,5
14,0

8200 828 76x170
90x150
0,25
0,25
15,0
15,5
90x160 0,25 17,0
10000 109 90x160 0,25 18,5 90x170 0,25 18,0
12000 129 90x170 0,25 19,0 90x230 0,25 19,5
15000 159 90x230 0,25 20,5
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120Гц
tan δ при 20°C 120Гц



Напряжение (код) 600V (26) 630V (2J)
SV 650 680
Емкость, мкФ Код Размеры
ØDxL, мм
tan δ Ток пульсаций Размеры
ØDxL, мм
tan δ Ток пульсаций
1000 108 63,5x120 0,30 5,3 63,5x130 0,30 5,9
1200 128 76x100 0,30 6,0 76x110 0,30 6,7
1500 158 76x120 0,30 7,3 76x130 0,30 8,1
1800 188 76x140 0,30 8,6 76x150 0,30 9,6
2200 228 90x120 0,30 9,6 90x130 0,30 10,7
2700 278 90x140 0,30 11,3 90x150 0,30 12,6
3300 338 90x160 0,30 13,2 90x170 0,30 14,7
3900 398 90x180 0,30 15,6 90x190 0,30 17,3
Максимально допустимый ток пульсаций (действующее значение) при 85°C 120Гц
tan δ при 20°C 120Гц



МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ 50 120 300 1k 10k~
<160 0,80 1,00 1,08 1,15 1,15
≥160 0,80 1,00 1,08 1,15 1,20
