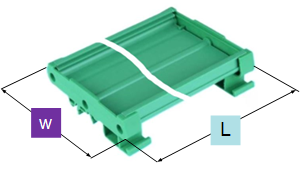

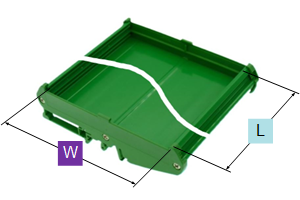

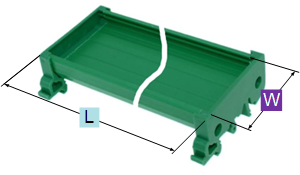

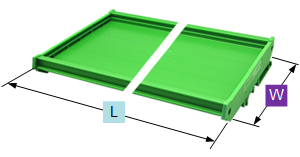

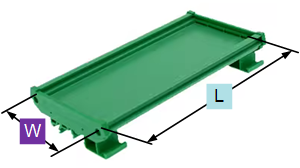

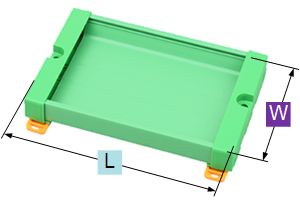

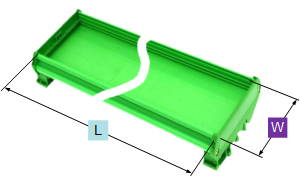

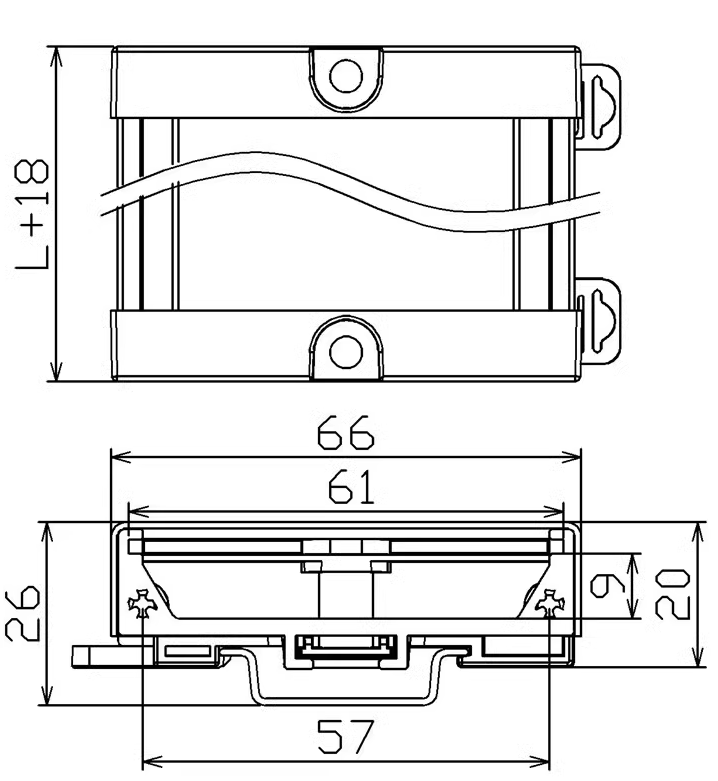

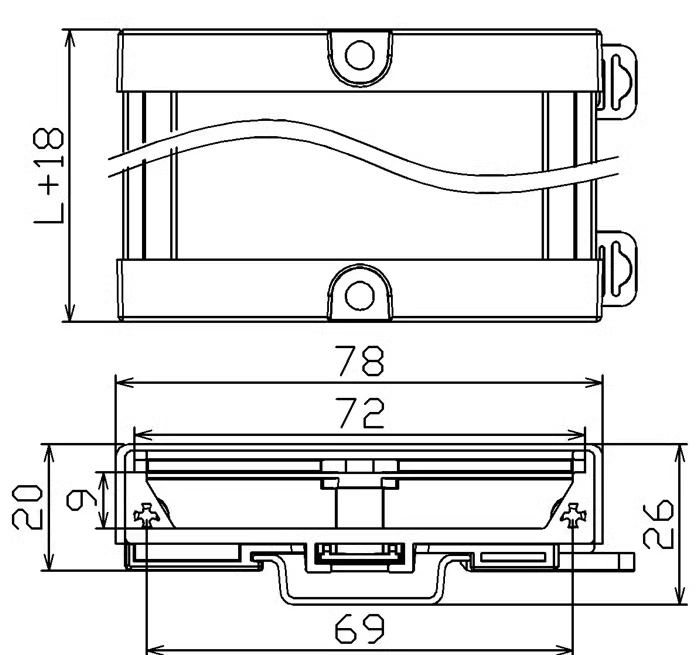

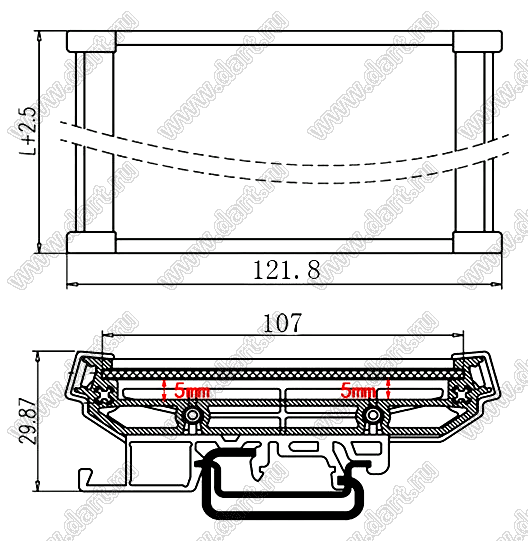

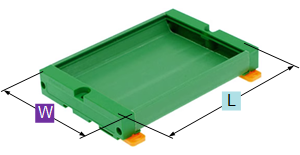

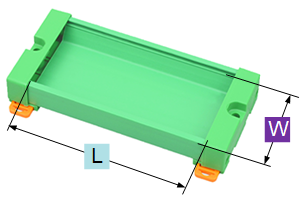

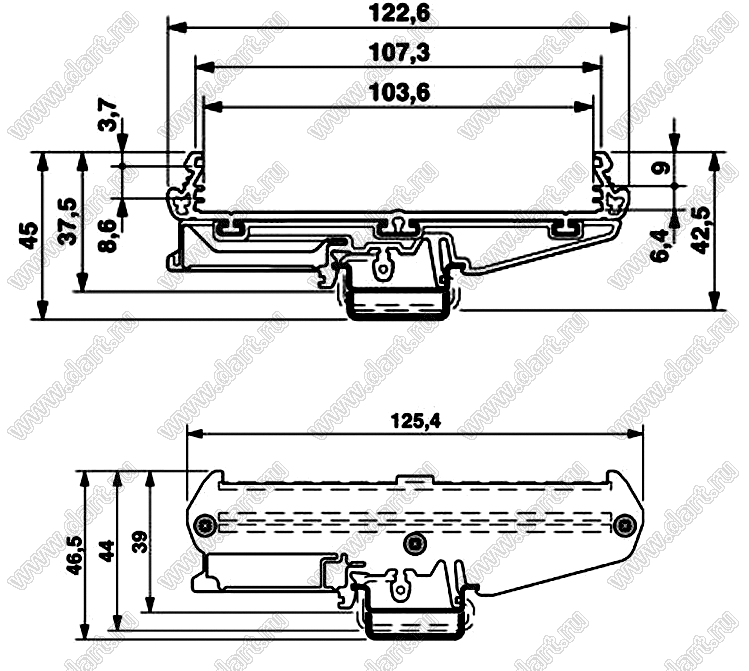

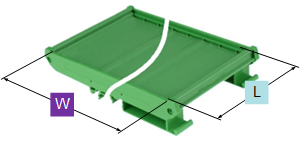

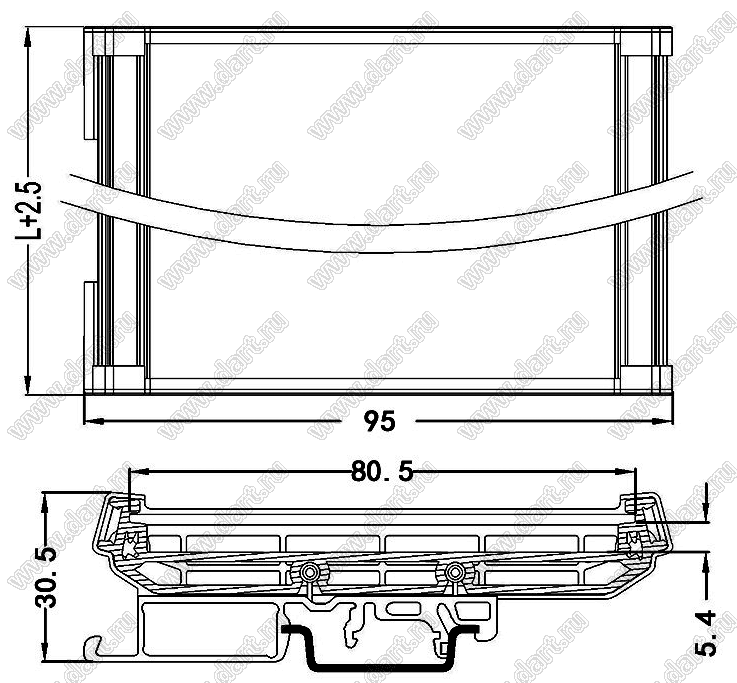

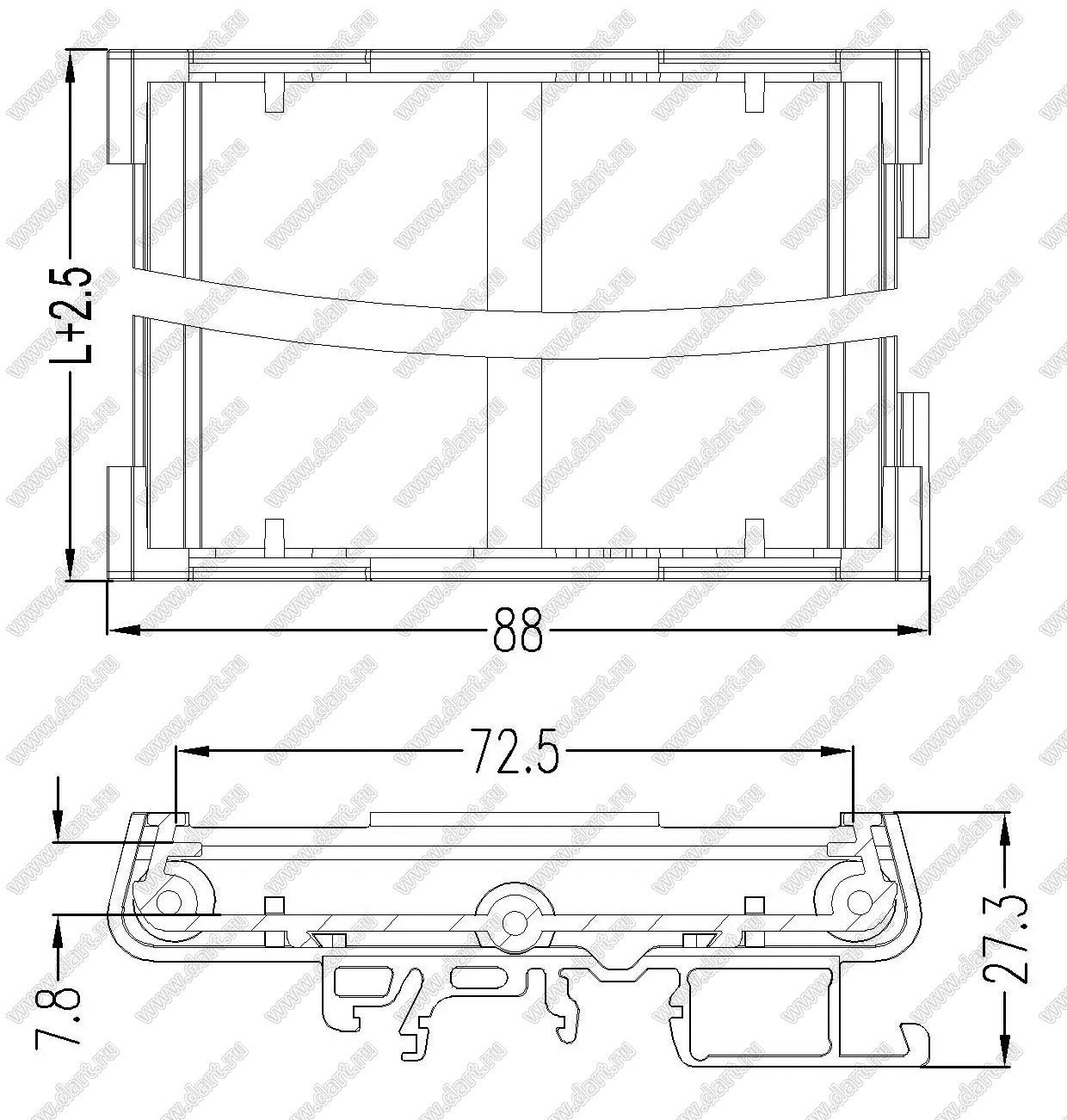

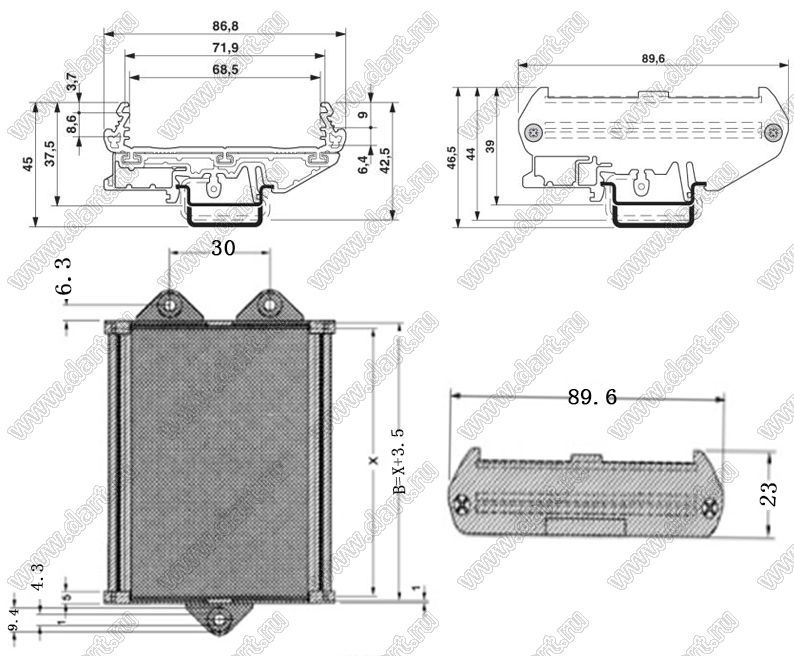

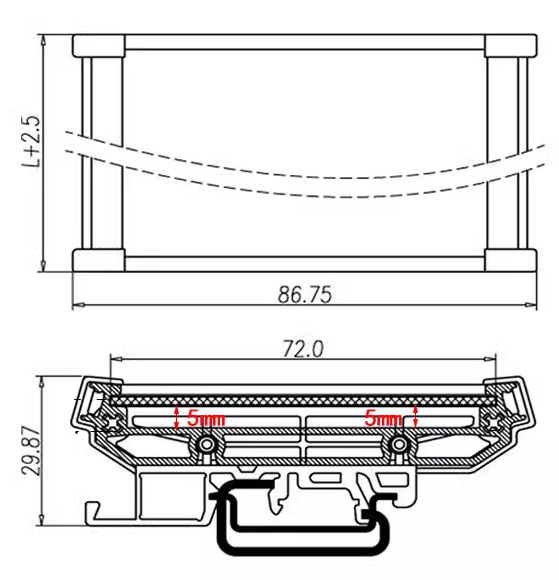

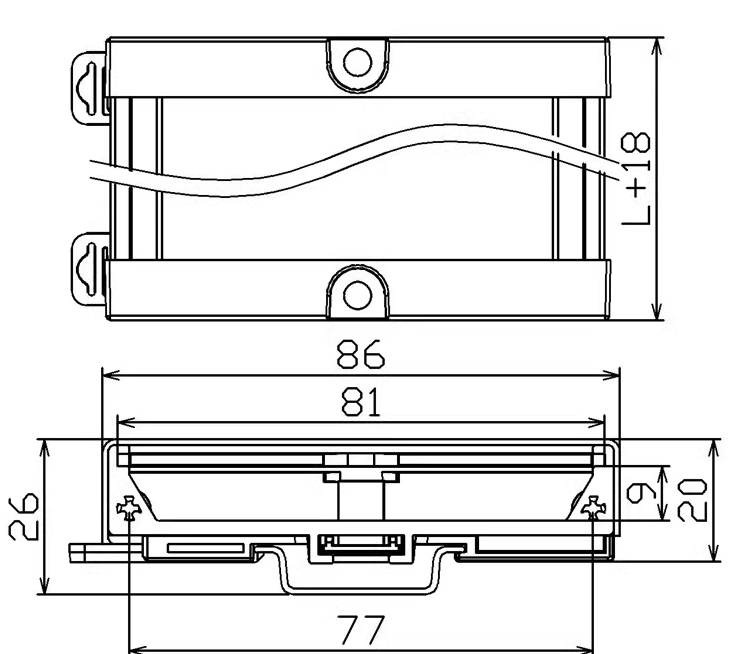

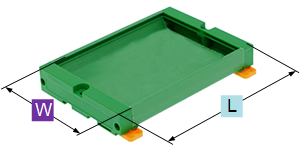

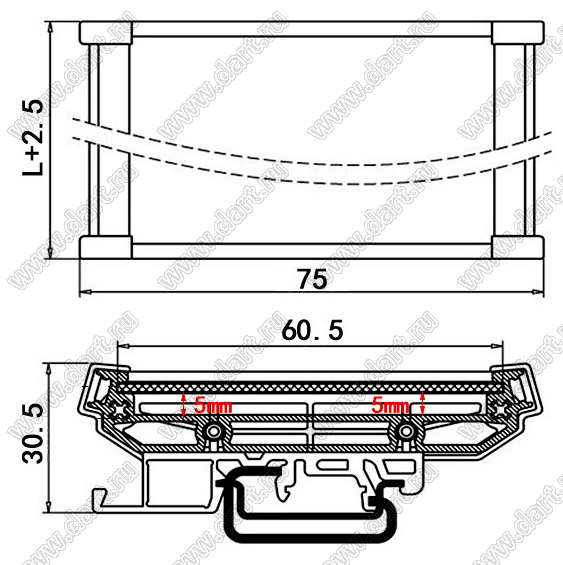

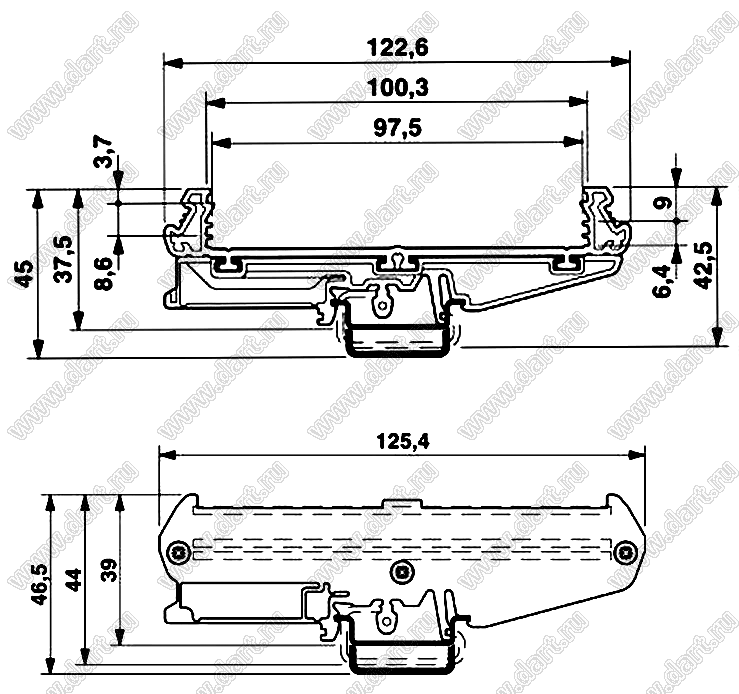

Ширина профилированных корпусов серии UM варьируется от 42 мм до 140 мм в следующих типоразмерах: 42 мм, 50 мм, 60 мм, 72 мм, 80 мм, 90 мм, 100 мм, 107 мм, 108 мм, 122 мм, 140 мм. Профилированные корпуса серии UM подходят для печатных плат толщиной 1,6...2,0 мм.
Профилированные корпуса серии UM позволяют устанавливать до трех слоев печатных плат, что облегчает установку и их использование.

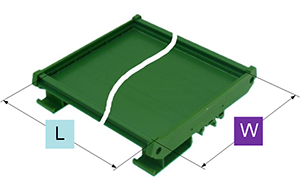

Профилированные корпуса могут дополняться прозрачной пылезащитной крышкой, длина корпусов и крышек может быть определена индивидуально. Экструдированные профили нарезаются в соответствии с требованиями клиента и поставляются в исполнениях длиной от 15 до 2000 мм, но предпочтительно использовать следующие длины: 30 мм, 40 мм, 50 мм, 60 мм, 70 мм, 80 мм, 90 мм, 100 мм, 110 мм, 120 мм, 130 мм, 140 мм, 150 мм, 160 мм, 180 мм, 200 мм, 220 мм, 240 мм, 250 мм, 280 мм, 300 мм, 320 мм, 350 мм.

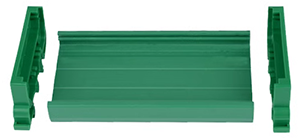

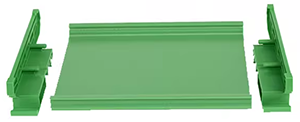

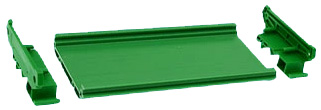

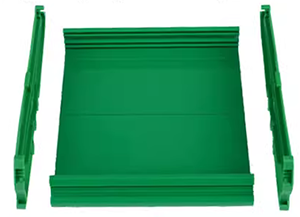

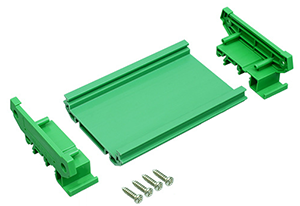

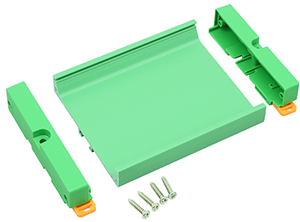

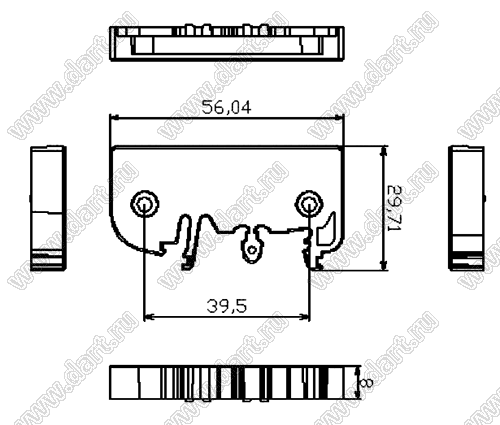

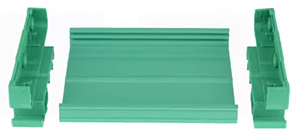

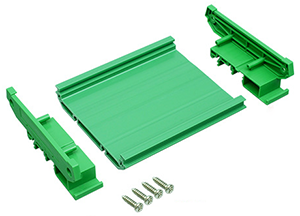

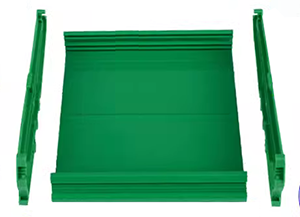

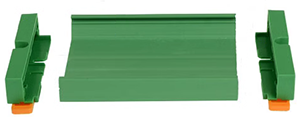

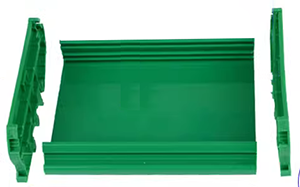

Для профилированных корпусов серии UM выпускаются различные боковые компоненты, такие как защелкивающиеся ушки для крепления без DIN-рельса, интегрированные направляющие печатной платы и/или контакты DIN-рельса, что делает конструкцию более практичной.

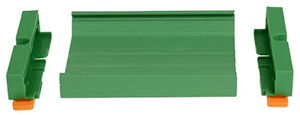

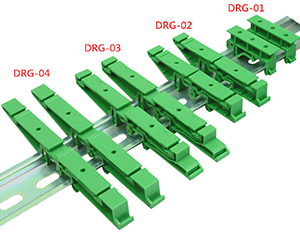

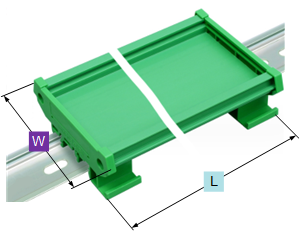

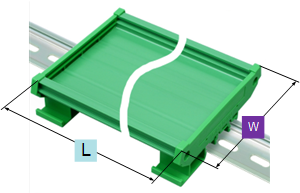

Встроенные или дополнительные базовые защелки обеспечивают легкую и безопасную установку модуля на DIN-рельс в соответствии со стандартом EN 60715.
Профилированные корпуса широко используются в промышленной автоматизации, индустрии ЧПУ, машиностроении и других смежных областях.
При проектировании необходимо оставлять по краям печатной платы поля шириной 2 мм, свободные от компонентов и дорожек, иначе плата не войдет по направляющим, а боковые крышки могут быть установлены неправильно. |
|
