Каталог >> Корпуса >> Корпуса на DIN-рейку (стандартный электрический рельс)

Профилированные корпуса UM серии
на стандартный электрический DIN-рельс

<< Назад Корпуса на DIN-рейку (стандартный электрический рельс) Вперед >>




     Ширина профилированных корпусов серии UM варьируется от 45 мм до 122 мм в восьми типоразмерах: 45 мм, 50 мм, 72 мм, 80 мм, 90 мм, 100 мм, 108 мм, 122 мм. Профилированные корпуса серии UM подходят для печатных плат толщиной 1,6...2,0 мм.
     Профилированные корпуса серии UM позволяют устанавливать до трех слоев печатных плат, что  облегчает установку и их использование.
     Профилированные корпуса могут дополняться прозрачной пылезащитной крышкой, длина корпусов и крышек может быть определена индивидуально. Экструдированные профили нарезаются в соответствии с требованиями клиента и поставляются в исполнениях длиной от 30 до 1000 мм, но предпочтительно использовать следующие длины: 30 мм, 40 мм, 50 мм, 60 мм, 70 мм, 80 мм, 90 мм, 100 мм, 110 мм, 120 мм, 130 мм, 140 мм, 150 мм, 160 мм, 180 мм, 200 мм, 220 мм, 240 мм, 250 мм, 280 мм, 300 мм, 320 мм, 350 мм.
     Для профилированных корпусов  серии UM выпускаются различные боковые компоненты, такие как защелкивающиеся ушки для крепления без DIN-рельса, интегрированные направляющие печатной платы и/или контакты DIN-рельса, что делает конструкцию более практичной.
     Встроенные или дополнительные базовые защелки обеспечивают легкую и безопасную установку модуля на DIN-рельс в соответствии со стандартом EN 60715.
     Профилированные корпуса широко используются в промышленной автоматизации, индустрии ЧПУ, машиностроении и других смежных областях.

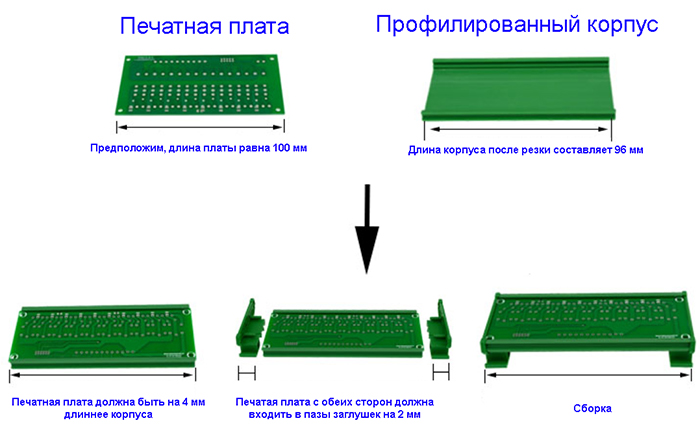

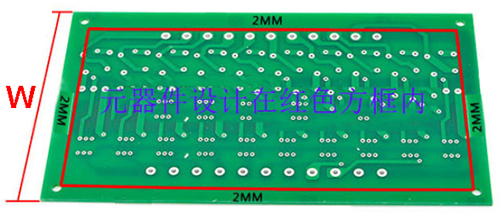

     При проектировании печатных плат необходимо оставлять по краям поля шириной 2 мм, свободные от компонентов и дорожек, иначе плата не войдет по направляющим, а боковые крышки могут быть установлены неправильно.






Типоразмеры профилированных корпусов UM серии

Код
категории
Типоразмер Ширина
печатной
платы, мм
Внешний
вид
Чертеж
профиля

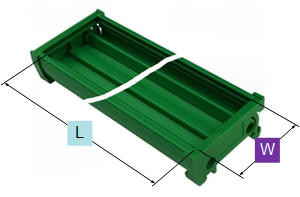

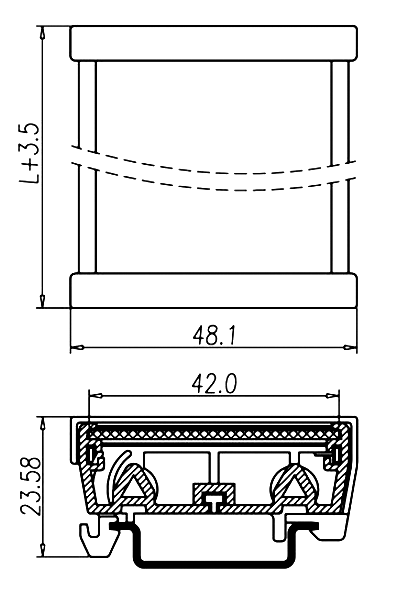

4656 UM42 42

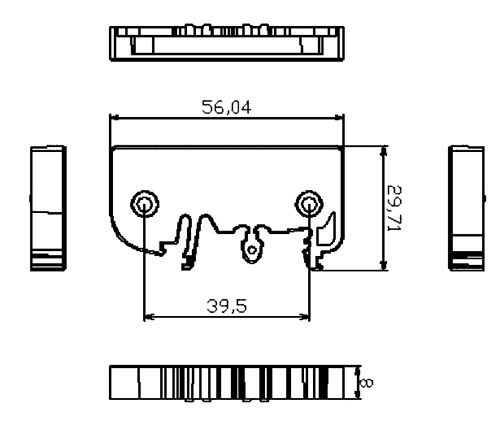

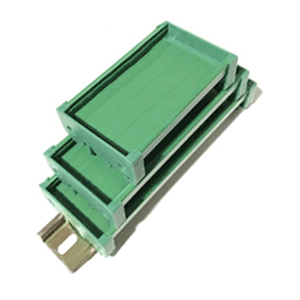

4660 UM50 50

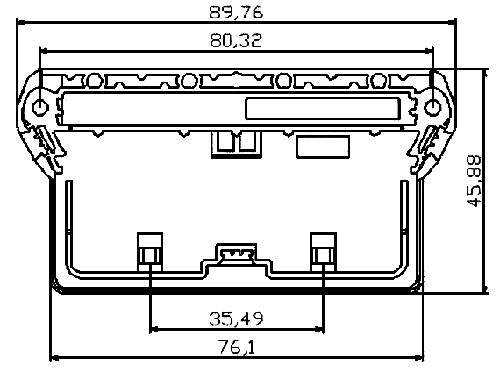

4661 UM72A 72

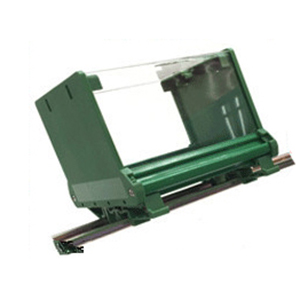

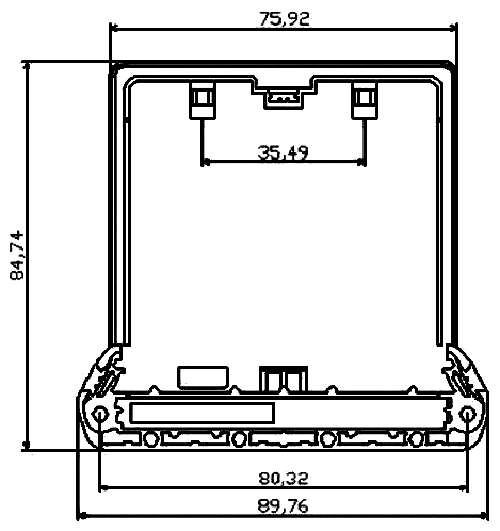

4663 UM72B 72
4667 UM72C 72
4668 UM80 80

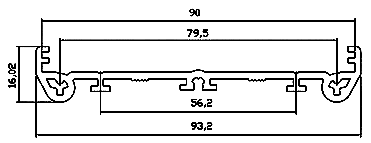

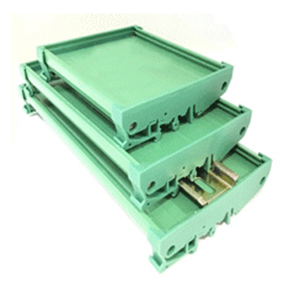

4669 UM90 90

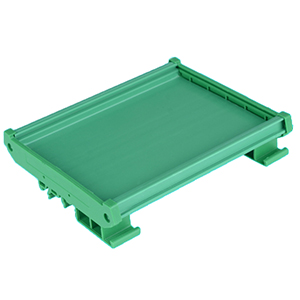

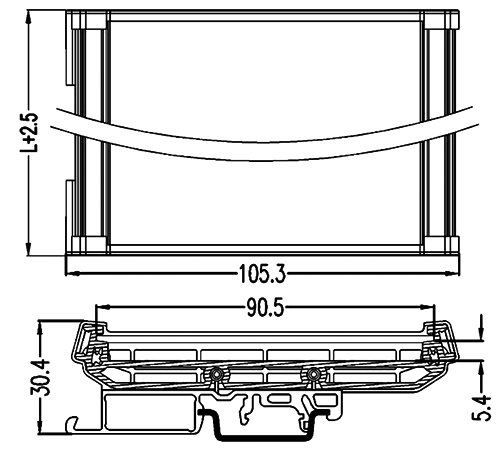

2670 UM90S 90

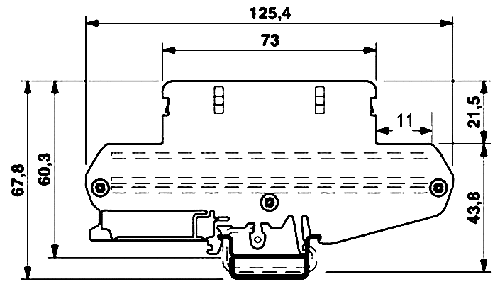

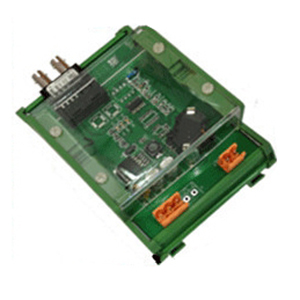

4671 UM100A 100

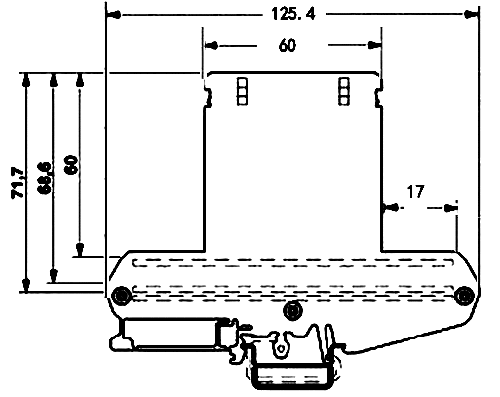

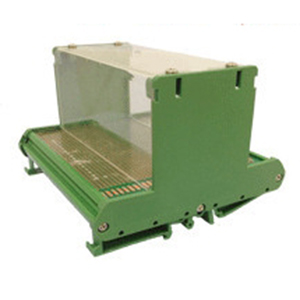

4681 UM100B 100

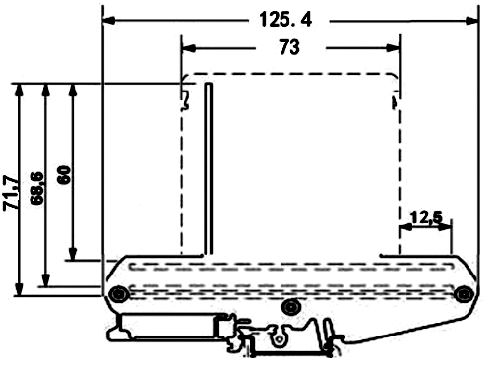

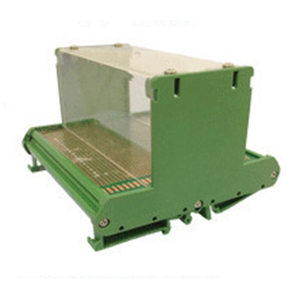

4684 UM100C 100

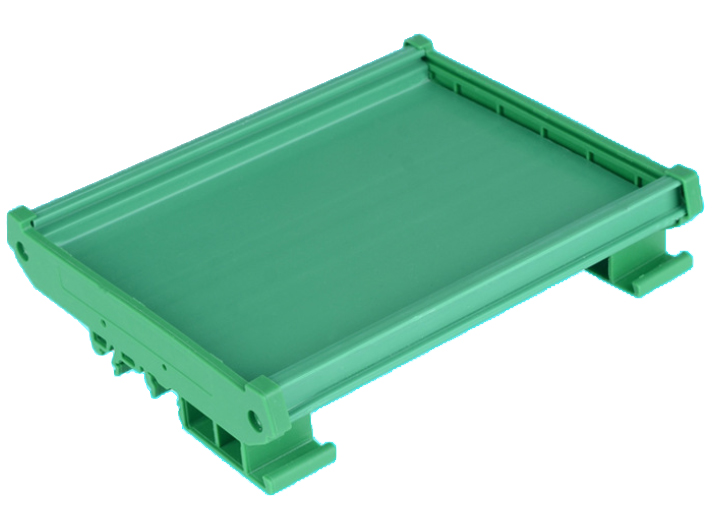

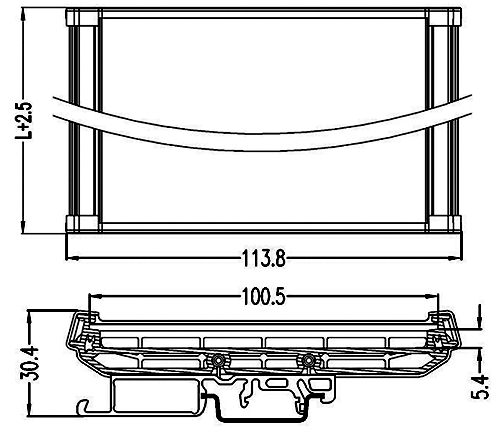

2622 UM100S 100

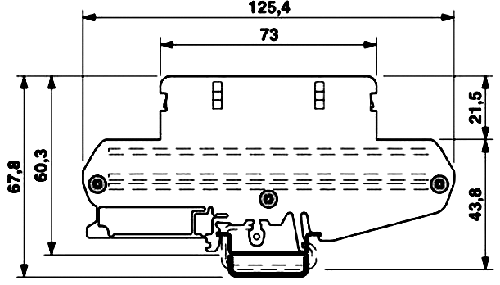

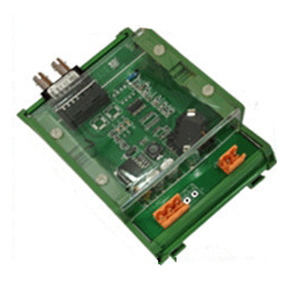

4685 UM108A 108

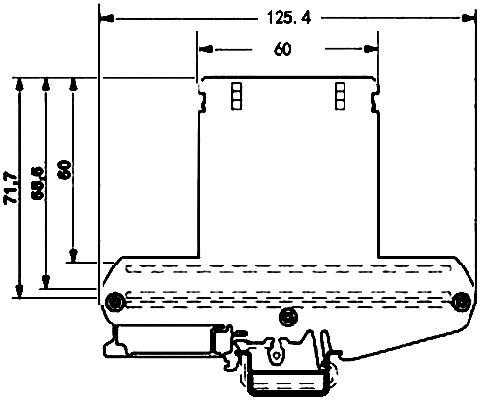

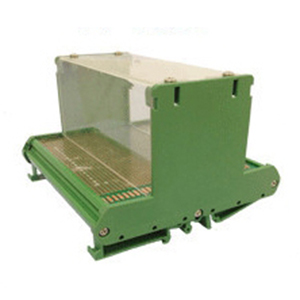

4686 UM108B 108

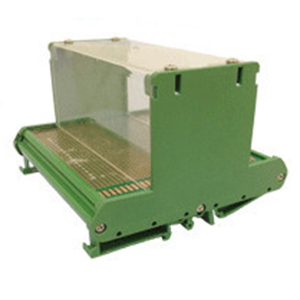

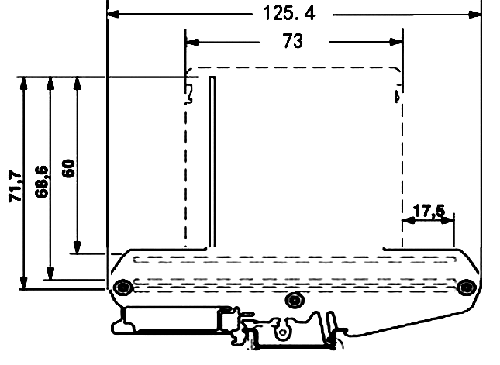

4688 UM108C 108

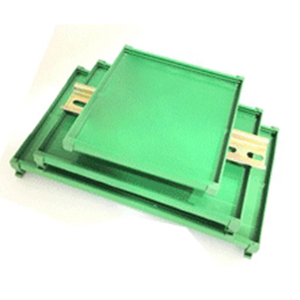

4689 UM122 122

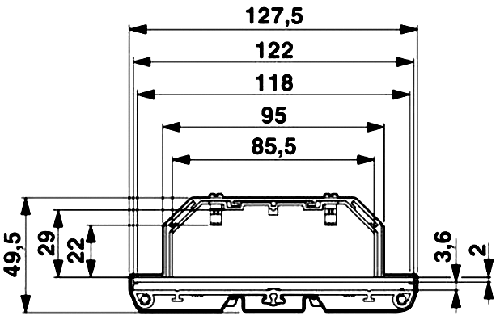

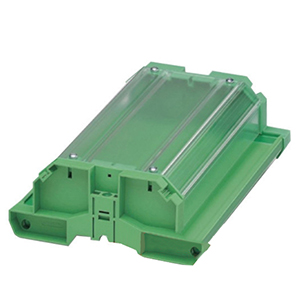

4690 UM122A 122





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
