| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214113-XXG-2B серия |
розетки двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

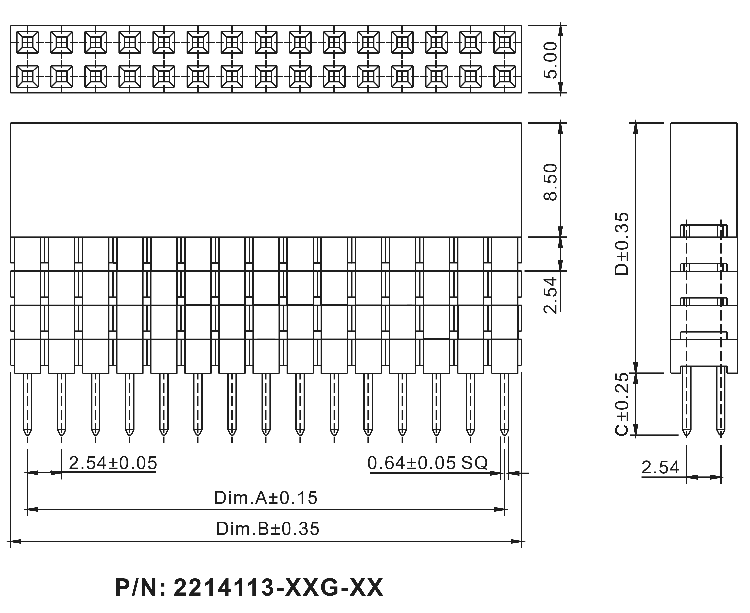

Чертеж
|
| 2214113 |
- |
04 |
G |
- |
2B |
| 1 |
|
2 |
3 |
|
4 |
|
|
1) серия:
2214113
2) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
3) покрытие:
G: золочение
4) код высоты изолятора B и длины выводов A (стандарт 1A), C=4,85мм, D=13,59мм:
2B
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

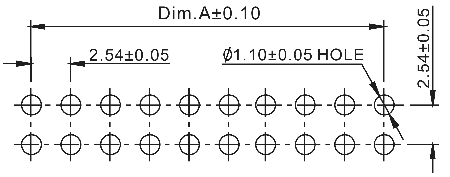

Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
