| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 |
2316S-XXG-CP (BH-XX) серия |
|

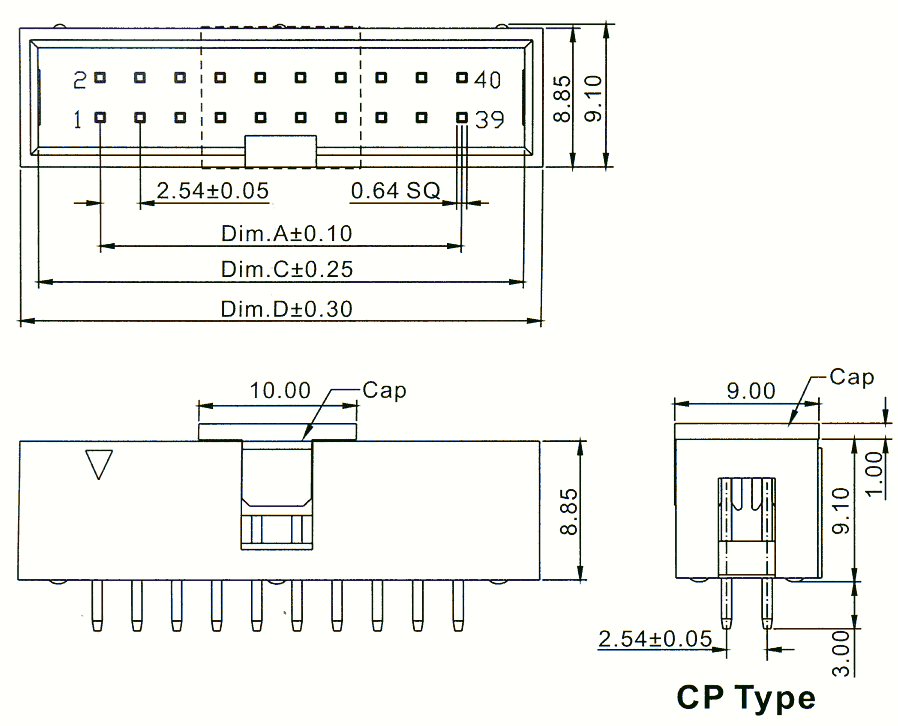

вилка закрытая прямая с монтажной крышкой на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
| 2316S |
- |
XX |
G |
- |
CP |
| 1 |
|
2 |
3 |
|
4 |
1) серия
2) количество контактов
3) частичное золочение
4) монтажная крышка
|
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
| Марка |
Наименование |
Кол-во
контактов |
Размеры, мм |
| A |
C |
D |
| 2316S-06G-CP |
BH-6 |
6 |
5,08 |
12,96 |
15,28 |
| 2316S-08G-CP |
BH-8 |
8 |
7,62 |
15,50 |
17,82 |
| 2316S-10G-CP |
BH-10 |
10 |
10,16 |
18,04 |
20,36 |
| 2316S-12G-CP |
BH-12 |
12 |
12,70 |
20,58 |
22,90 |
| 2316S-14G-CP |
BH-14 |
14 |
15,24 |
23,12 |
25,44 |
| 2316S-16G-CP |
BH-16 |
16 |
17,78 |
25,66 |
27,98 |
| 2316S-20G-CP |
BH-20 |
20 |
22,86 |
30,74 |
33,06 |
| 2316S-24G-CP |
BH-24 |
24 |
27,94 |
35,82 |
38,14 |
| 2316S-26G-CP |
BH-26 |
26 |
30,48 |
38,36 |
40,68 |
| 2316S-30G-CP |
BH-30 |
30 |
35,56 |
43,44 |
45,76 |
| 2316S-34G-CP |
BH-34 |
34 |
40,64 |
48,52 |
50,84 |
| 2316S-40G-CP |
BH-40 |
40 |
48,26 |
56,14 |
58,46 |
| 2316S-50G-CP |
BH-50 |
50 |
60,96 |
68,84 |
71,16 |
| 2316S-60G-CP |
BH-60 |
60 |
73,66 |
81,54 |
83,86 |
| 2316S-64G-CP |
BH-64 |
64 |
78,74 |
86,62 |
88,94 |
|
Разметка платы:
|
|
|
|
|
