Разъемы для печатного шлейфа серии FFC/FPC / ZIF

Разъемы для печатного шлейфа серии FFC/FPC
ZIF

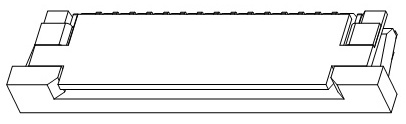

AFA09-SxxECA-00



Параметр Технические
характеристики
Рабочее напряжение (макс.) 50V AC
Номинальный ток (макс.) 0.5A DC
Диапазон рабочих температур -25...+85°C
Влажность при эксплуатации Относительная влажность 90% макс.
Диапазон температур хранения -10...+50°C
Диапазон влажности при хранении Относительная влажность 90% макс.

AFA09-S xx x x x -00
  1 2 3 4

1) Количество контактов
2) Тип контактов
3) Покрытие контактов:
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
C: лужение оловом 90-120 мкм
4) Упаковка:
A: в ленте на ролике
B: поддон
C: в пенале
E: в ленте на ролике и в лавсановой пленке
F: в коробке и в лавсановой пленке
G: в пенале и в лавсановой пленке

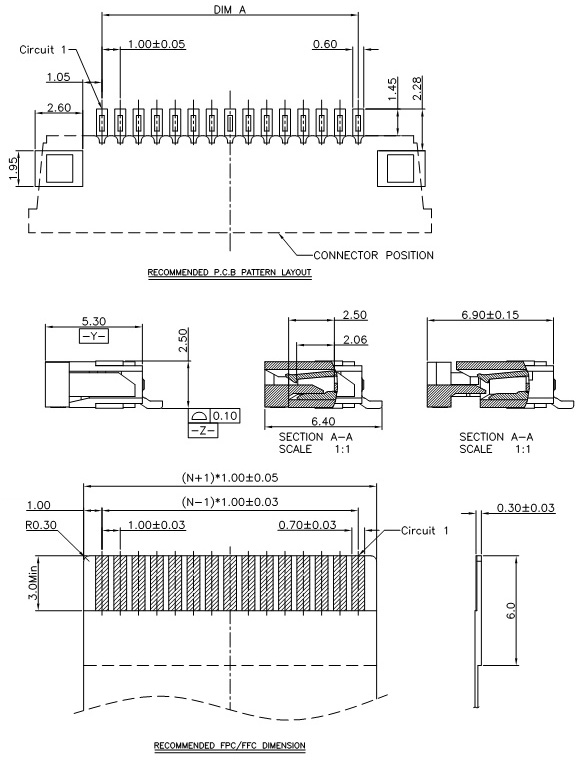

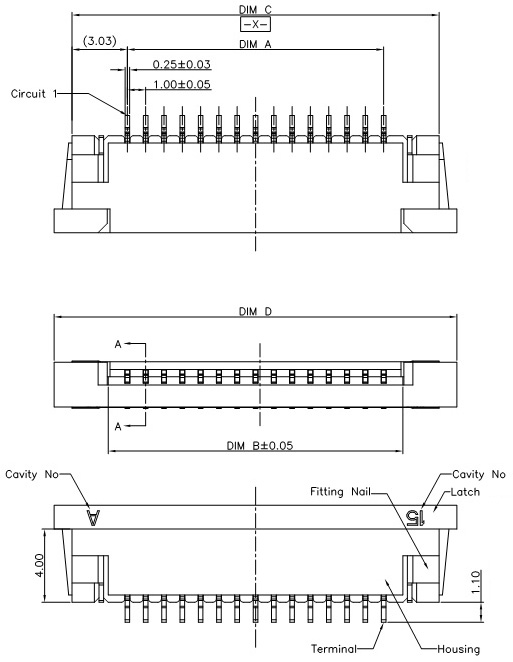

Количество
контактов
A B C D
4 3,0 5,1 9,05 11,0
5 4,0 6,1 10,05 12,0
6 5,0 7,1 11,05 13,0
7 6,0 8,1 12,05 14,0
8 7,0 9,1 13,05 15,0
9 8,0 10,1 14,05 16,0
10 9,0 11,1 15,05 17,0
11 10,0 12,1 16,05 18,0
12 11,0 13,1 17,05 19,0
13 12,0 14,1 18,05 20,0
14 13,0 15,1 19,05 21,0
15 14,0 16,1 20,05 22,0
16 15,0 17,1 21,05 23,0
17 16,0 18,1 22,05 24,0
18 17,0 19,1 23,05 25,0
20 19,0 21,1 25,05 27,0
22 21,0 23,1 17,05 29,0
24 23,0 25,1 29,05 31,0
25 24,0 26,1 30,05 32,0
26 25,0 27,1 31,05 33,0
27 26,0 28,1 32,05 34,0
28 27,0 29,1 33,05 35,0
30 29,0 31,1 35,05 37,0
