Разъемы (соединители)

Межплатные соединители

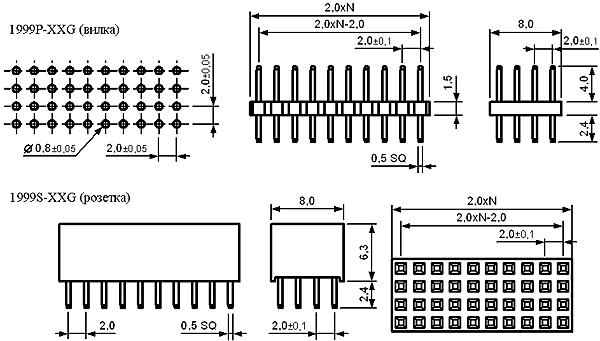

Серия 1999 - вилка и розетка, шаг 2,0 мм

Серия 1999 - вилка и розетка, шаг 2,0 мм

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
1999 P - XX G
1 2   3
1) Серия
2) P: вилка
    S: розетка
3) Количество позиций

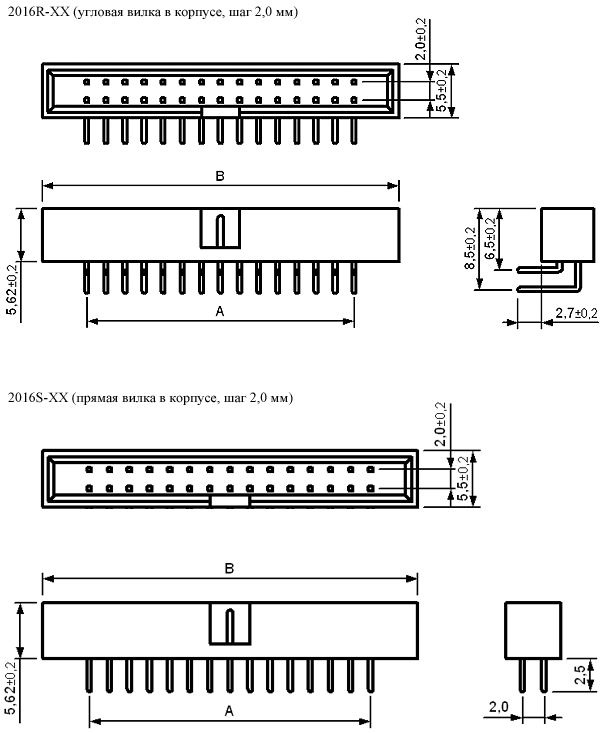

Серия 2016 - вилка в корпусе, шаг 2,0 мм

Серия 2016 - вилка в корпусе, шаг 2,0 мм

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 4400

Материал:
Изолятор: полистирол UL94V-0
Контакты: медный сплав, позолоченный
2016 R - XX G
1 2   3 4
1) Серия
2) R: угловая
    S: прямая
    SM: для поверхностного монтажа
3) Количество позиций
4) G: золочение
    T: олово
    SG: отборное золото

Кол-во
контактов
Размеры, мм
A B
10 8,0 17,1
12 10,0 19,1
14 12,0 21,1
16 14,0 23,1
20 18,0 27,1
22 20,0 29,1
24 22,0 31,1
26 24,0 33,1
30 28,0 37,1
34 32,0 41,1
36 34,0 43,1
40 38,0 47,1
44 42,0 50,1
50 48,0 57,1
60 58,0 66,1
64 62,0 70,1
68 66,0 75,1

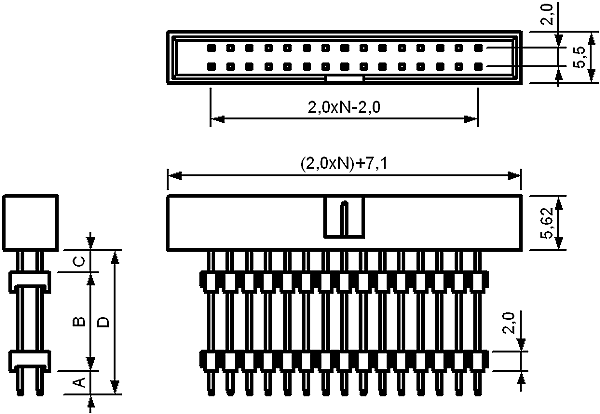

Серия 201608 - вилка в корпусе приподнятая, шаг 2,0 мм

Серия 201608 - вилка в корпусе приподнятая, шаг 2,0 мм

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
201608 - XX G - XXXX
1   2 3   4
1) Серия
2) Количество позиций: 4-80
3) G: золочение
    T: лужение
4) Размеры A, B, C, D (по запросу)

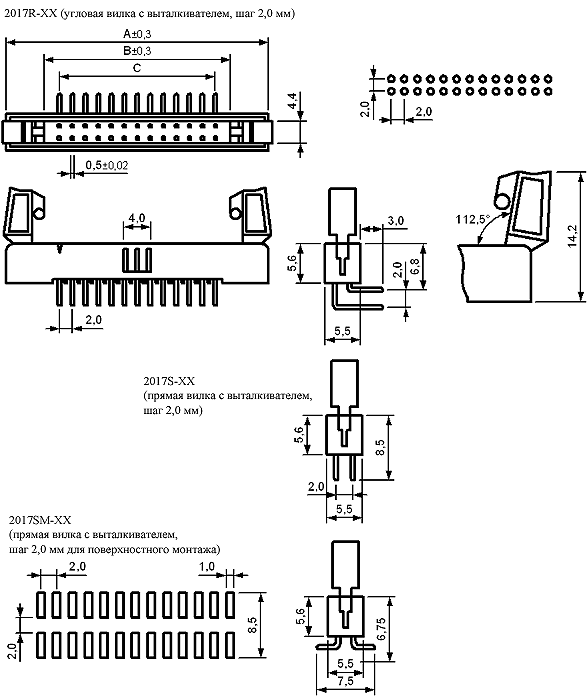

Серия 2017 - вилка с выталкивателем, шаг 2,0 мм

Серия 2017 - вилка с выталкивателем, шаг 2,0 мм

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 4400

Материал:
Изолятор: полистирол UL94V-0
Контакты: медный сплав, позолоченный
2017 R - XX G
1 2   3 4
1) Серия
2) R: угловая
    S: прямая
    SM: прямая для
          поверхностного монтажа
3) Количество позиций
4) G: золочение
    T: олово

Число
позиций
Размеры, мм
A B
10 25,7 8,0
12 27,7 10,0
14 29,7 12,0
16 31,7 14,0
20 35,7 18,0
22 37,7 20,0
24 39,7 22,0
26 41,7 24,0
30 45,7 28,0
34 49,7 32,0
40 59,7 38,0
44 59,7 42,0
50 65,7 48,0
68 83,7 66,0

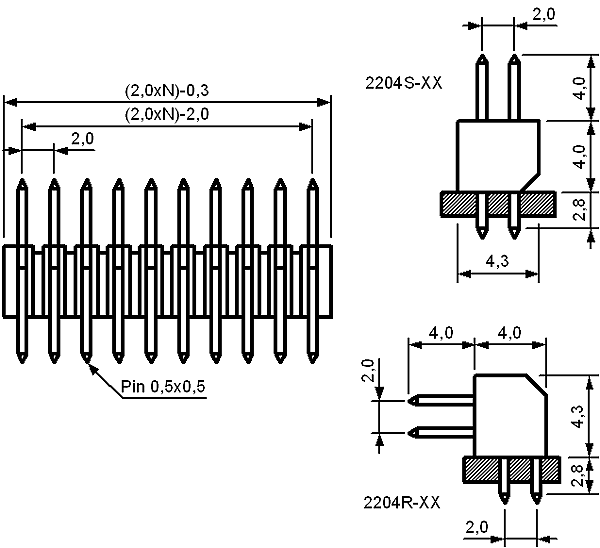

Серия 2204 - вилка с расширенным корпусом, шаг 2,0 мм

Серия 2204 - вилка с расширенным корпусом, шаг 2,0 мм

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 2207

Материал:
Изолятор: полистирол UL94V-0
Контакты: медный сплав, позолоченный
2204 S - XX SG
1 2   3 4
1) Серия
2) R: угловая
    S: прямая
3) Количество позиций: 2-30
4) SG: золочение
    T: олово


Серия 2207 (PBD2-2xXX) - двухрядная розетка, шаг 2,0 мм

Серия 2207 (PBD2-2xXX) - двухрядная розетка, шаг 2,0 мм

2207: чертеж

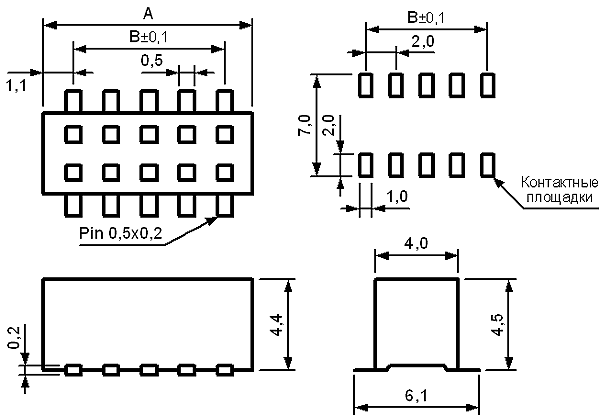

Серия 2207SM - двухрядная розетка, шаг 2,0 мм

2207SM: чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 2208

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная

2207SM-XXG-24
Число
позиций
Размеры, мм Число
позиций
Размеры, мм
A B A B
6 6,0 4,0 46 46,0 44,0
8 8,0 6,0 48 48,0 46,0
10 10,0 8,0 50 50,0 48,0
12 12,0 10,0 52 52,0 50,0
14 14,0 12,0 54 54,0 52,0
16 16,0 14,0 56 56,0 54,0
20 20,0 16,0 58 58,0 56,0
22 22,0 20,0 60 60,0 58,0
24 24,0 22,0 62 62,0 60,0
26 26,0 24,0 64 64,0 62,0
28 28,0 26,0 66 66,0 64,0
30 30,0 28,0 68 68,0 66,0
32 32,0 30,0 70 70,0 68,0
34 34,0 32,0 72 72,0 70,0
36 36,0 34,0 74 74,0 72,0
38 38,0 36,0 76 76,0 74,0
40 40,0 38,0 78 78,0 76,0
42 42,0 40,0 80 80,0 78,0
44 44,0 42,0
2207 S - XX SG - XX
1 2   3 4   5
1) Серия
2) R: угловая
    S: прямая
    SM: для поверхностного монтажа
3) Количество позиций: 2-30
4) G: золочение
5) Высота (для SM):
    45: 4,5 мм
    24: 2,4 мм


2207SM-XXG-45
Число
позиций
Размеры, мм
A B
10 10,10 8,0
12 12,10 10,0
14 14,10 12,0
16 16,10 14,0
18 18,10 18,0
20 20,15 16,0
22 22,15 20,0
24 24,15 22,0
26 26,15 24,0
28 28,15 26,0
30 30,15 28,0
32 32,15 30,0
34 34,15 32,0
36 36,15 34,0
38 38,15 36,0
40 40,20 38,0
42 42,20 40,0
44 44,48 42,0

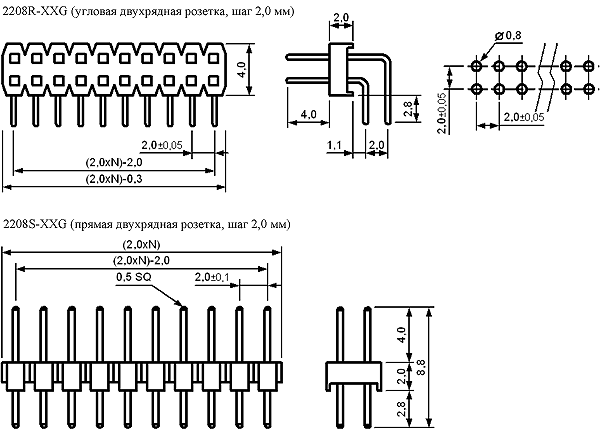

Серия 2208 (PLD2-2xXX) - двухрядная вилка, шаг 2,0 мм

Серия 2208 (PLD2-2xXX) - двухрядная вилка, шаг 2,0 мм

2208: чертеж

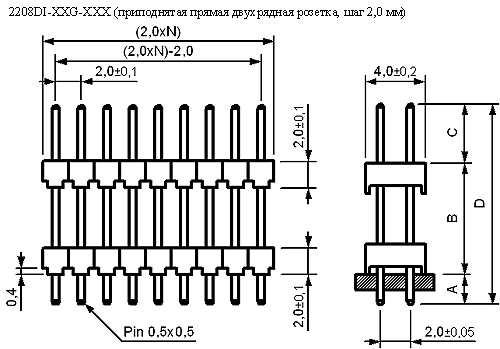

Серия 2208DI - двухрядная вилка, шаг 2,0 мм

2208DI: чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 2208

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
2208 S - XX G - XXXX
1 2   3 4   5
1) Серия
2) R: угловая
    S: прямая
    SM: для поверхностного монтажа
    DI: приподнятая
3) Количество позиций: 4-80
4) G: золочение
    T: лужение
5) Длина (по запросу)
    D: общая длина (для типа DI)

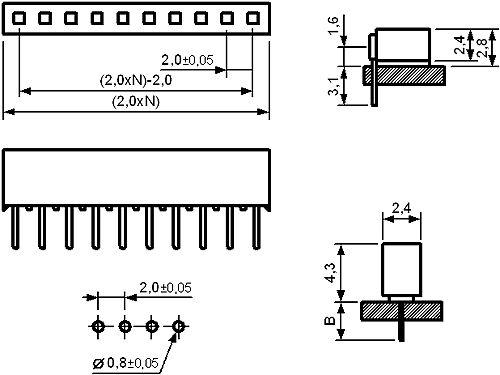

Серия 2209 (PBS2-1xXX) - однорядная розетка на плату, шаг 2,0 мм

Серия 2209 (PBS2-1xXX) - однорядная розетка на плату, шаг 2,0 мм

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 2210

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
2209 S - XX G
1 2   3 4
1) Серия
2) R: угловая
    S: прямая
3) Количество позиций
4) G: золочение

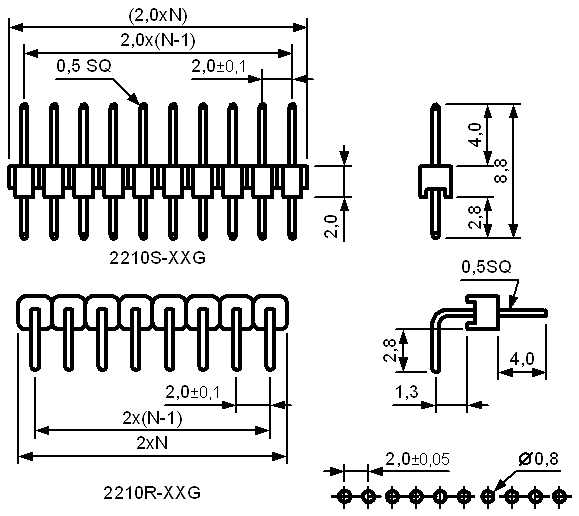

Серия 2210 (PLS2-1xXX) - однорядная вилка, шаг 2,0 мм

Серия 2210 (PLS2-1xXX) - однорядная вилка, шаг 2,0 мм

чертежи:
2210

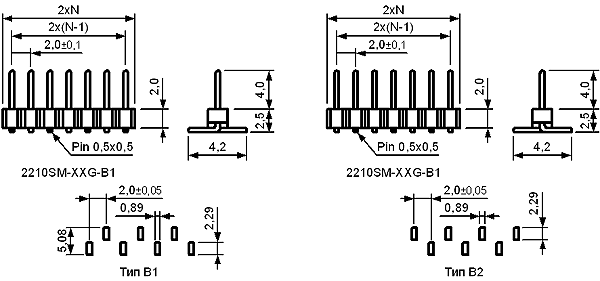

2210SM

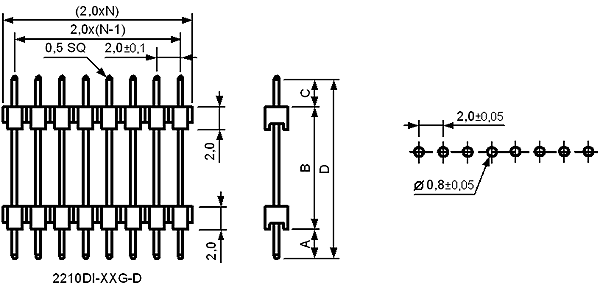

Серия 2210DI - однорядная вилка, шаг 2,0 мм

2210DI: чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 2209

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
2210 S - XX G - XXXX
1 2   3 4   5
1) Серия
2) R: угловая
    S: прямая
    SM: для поверхностного монтажа
    DI: приподнятая
3) Количество позиций: 2-40
4) G: золочение
    T: лужение
5) Длина (по запросу)
    D: общая длина (для типа DI)
