Разъемы (соединители)

Межплатные соединители



Серия DIN-41612 - Двухрядные на 8, 16 и 32 контакта

Серия DIN-41612 - Двухрядные на 8, 16 и 32 контакта

чертежи:

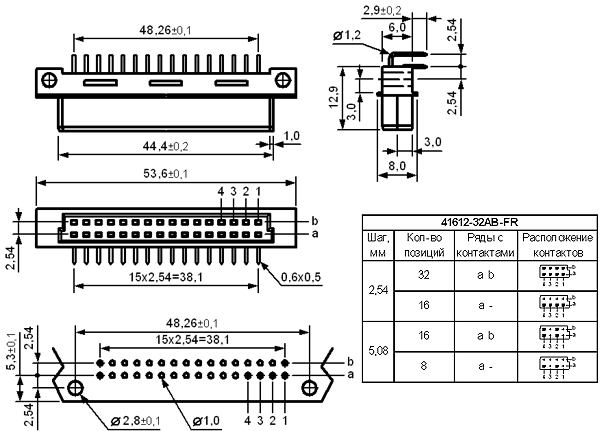

41612-32AB-FR

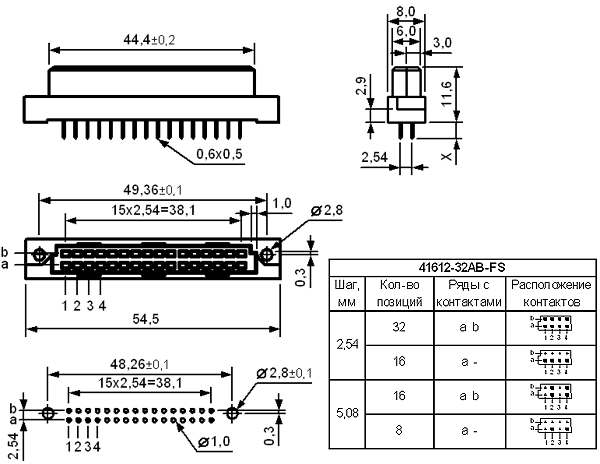

41612-32AB-FS

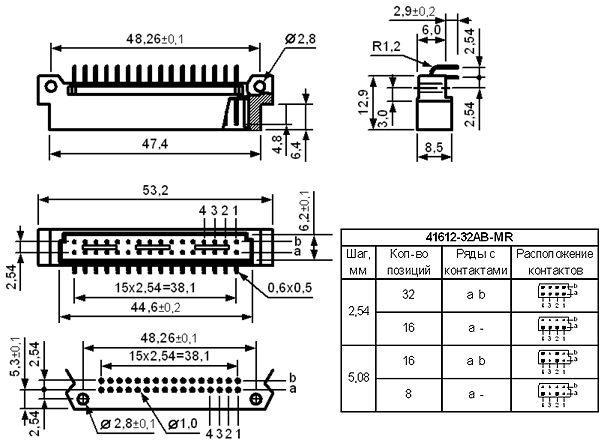

41612-32AB-MR

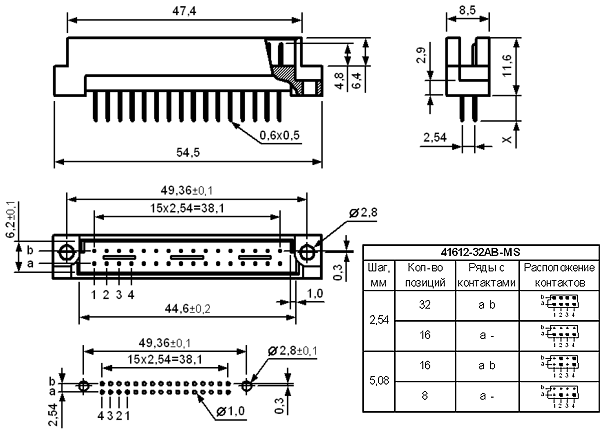

41612-32AB-MS

Электрические характеристики:
Максимальный ток: 2 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: 30% glass filled, полистирол UL94V-0
Контакты: медь, лужение
41612 - 32 AB - F R
1   2 3   4 5
1) Серия
2) Количество позиций
3) AB: двухрядный
4) F (female): розетка
    M (male): вилка
5) S: прямой
    R: угловой


Серия DIN-41612 - Трехрядные на 8, 16, 24, 32 и 48 контактов

Серия DIN-41612 - Трехрядные на 8, 16, 24, 32 и 48 контактов

чертежи:

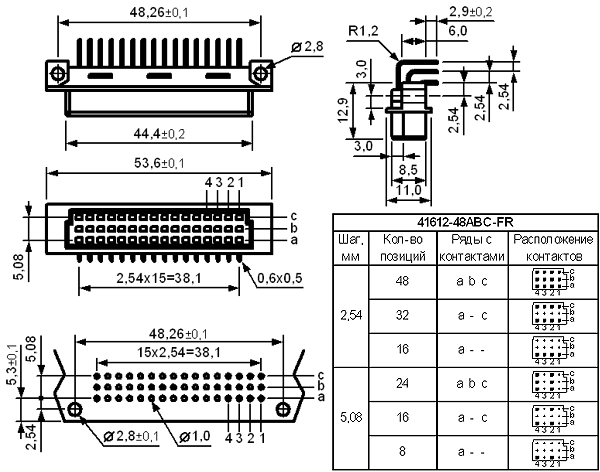

41612-48ABC-FR

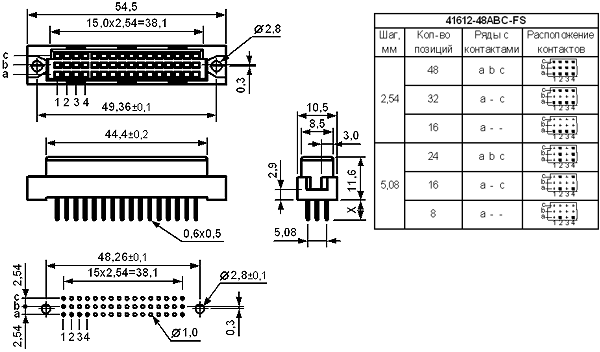

41612-48ABC-FS

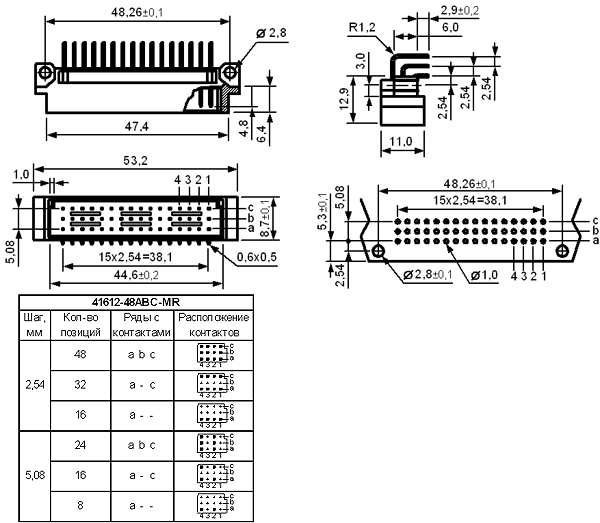

41612-48ABC-MR

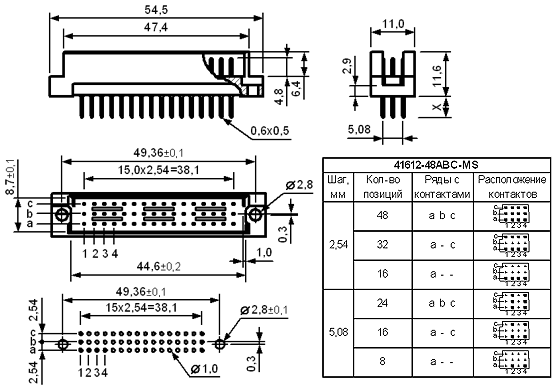

41612-48ABC-MS

Электрические характеристики:
Максимальный ток: 2 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: 30% glass filled, полистирол UL94V-0
Контакты: медь, лужение
41612 - 48 ABC - F R
1   2 3   4 5
1) Серия
2) Количество позиций
3) ABC: трехрядный
4) F (female): розетка
    M (male): вилка
5) S: прямой
    R: угловой


Серия DIN-41612 - Двухрядные на 16, 32 и 64 контакта

Серия DIN-41612 - Двухрядные на 16, 32 и 64 контакта

чертежи:

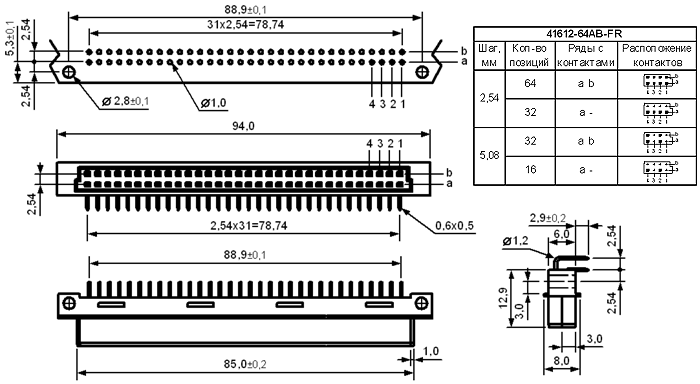

41612-64AB-FR

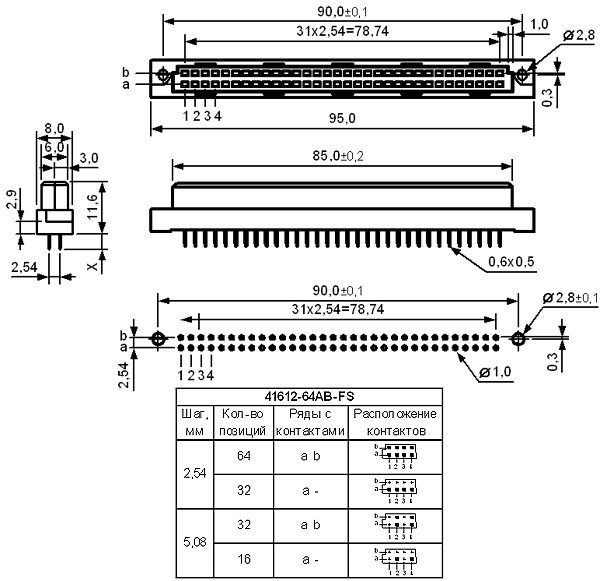

41612-64AB-FS

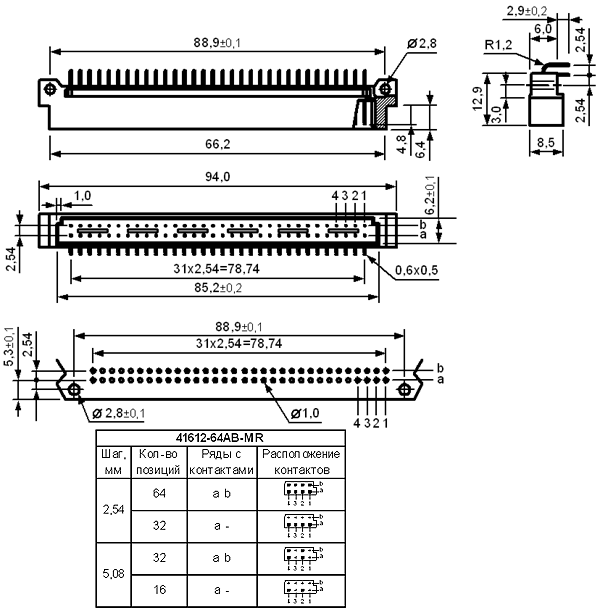

41612-64AB-MR

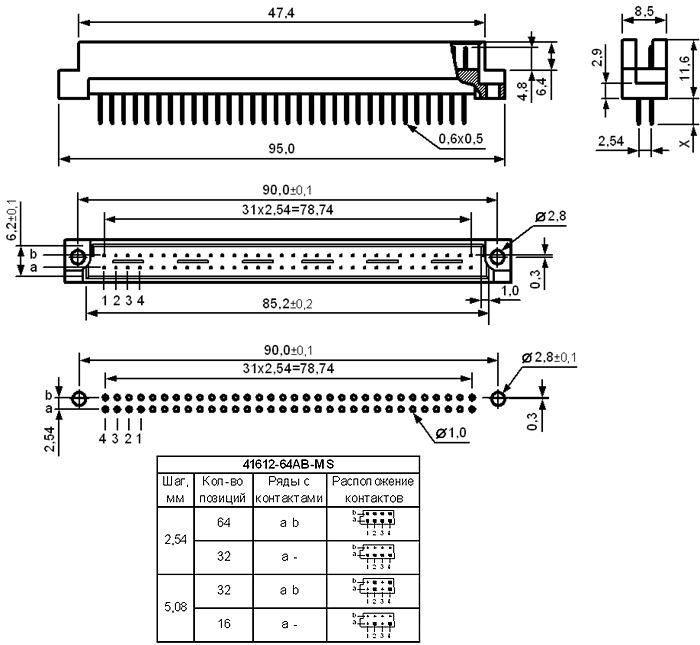

41612-64AB-MS

Электрические характеристики:
Максимальный ток: 2 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: 30% glass filled, полистирол UL94V-0
Контакты: медь, лужение
41612 - 64 AB - F R
1   2 3   4 5
1) Серия
2) Количество позиций
3) AB: двухрядный
4) F (female): розетка
    M (male): вилка
5) S: прямой
    R: угловой


Серия DIN-41612 - Трехрядные на 16, 32, 48, 64 и 96 контактов

Серия DIN-41612 - Трехрядные на 16, 32, 48, 64 и 96 контактов

чертежи:

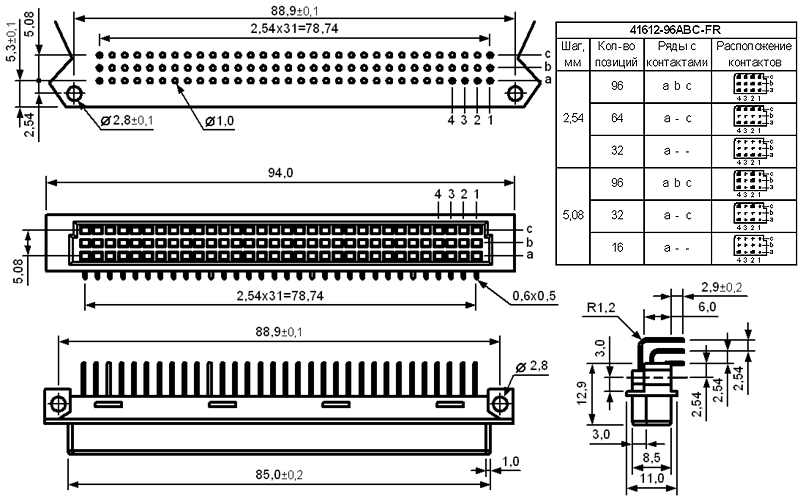

41612-96ABС-FR

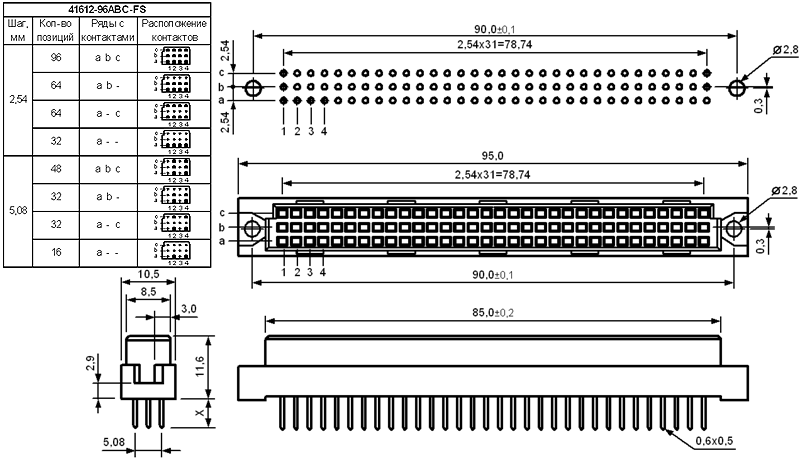

41612-96ABС-FS

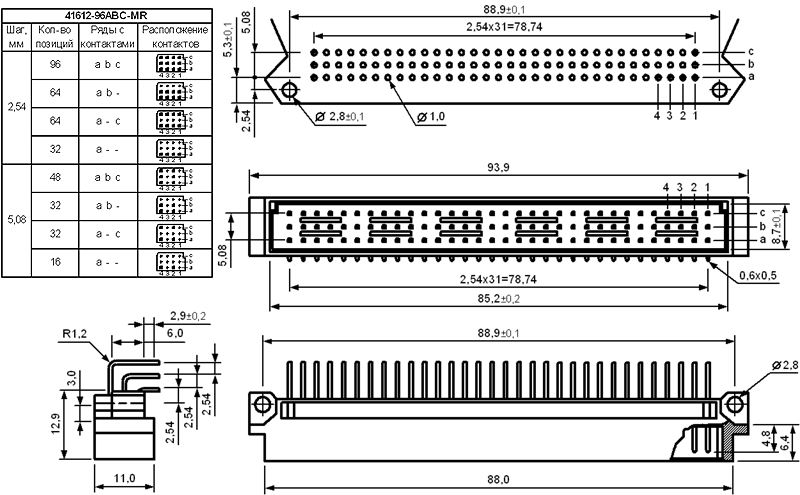

41612-96ABС-MR

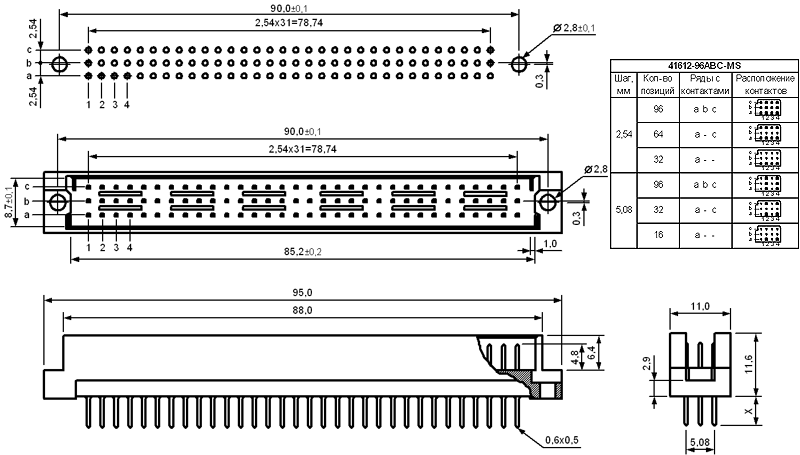

41612-96ABС-MS

Электрические характеристики:
Максимальный ток: 2 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: 30% glass filled, полистирол UL94V-0
Контакты: медь, лужение
41612 - 96 ABС - F R
1   2 3   4 5
1) Серия
2) Количество позиций
3) ABC: трехрядный
4) F (female): розетка
    M (male): вилка
5) S: прямой
    R: угловой
