Соединители кабель-плата
Шаг 2,5 мм
Серия A2501(TJC3) - однорядные розетка на кабель и 2 вида вилок на плату
|
PDF загрузить
|
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
A: прямая вилка на плату
AW: угловая вилка на плату
Электрические характеристики:
Максимальный ток: 3A AC,DC
Максимальное напряжение: 250 В AC,DC
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкос1000В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: нейлон-66 UL94V-0
Контакты: фосфористая бронза, луженая оловом |
|
|

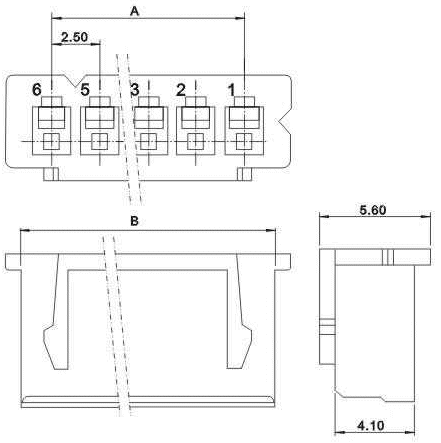

A2501-XXY (XHP-XX, 2318HJ-XX, CHU-XX)
- корпус розетки однорядной на кабель
|
| 17368 |
2 |
A2501-02Y |
XHP-2, 2318HJ-02, CHU-02 |
2,50 |
7,30 |
| 17367 |
3 |
A2501-03Y |
XHP-3, 2318HJ-03, CHU-03 |
5,00 |
9,80 |
| 34836 |
4 |
A2501-04Y |
XHP-4, 2318HJ-04, CHU-04 |
7,50 |
12,30 |
| 34565 |
5 |
A2501-05Y |
XHP-5, 2318HJ-05, CHU-05 |
10,00 |
14,80 |
| 35803 |
6 |
A2501-06Y |
XHP-6, 2318HJ-06, CHU-06 |
12,50 |
17,30 |
| 38096 |
7 |
A2501-07Y |
XHP-7, 2318HJ-07, CHU-07 |
15,00 |
19,80 |
| 38094 |
8 |
A2501-08Y |
XHP-8, 2318HJ-08, CHU-08 |
17,50 |
22,30 |
| 36082 |
9 |
A2501-09Y |
XHP-9, 2318HJ-09, CHU-09 |
20,00 |
24,80 |
| 38097 |
10 |
A2501-10Y |
XHP-10, 2318HJ-10, CHU-10 |
22,50 |
27,30 |
| 38100 |
11 |
A2501-11Y |
XHP-11, 2318HJ-11, CHU-11 |
25,00 |
29,80 |
| 38099 |
12 |
A2501-12Y |
XHP-12, 2318HJ-12, CHU-12 |
27,50 |
32,30 |
| 38095 |
13 |
A2501-13Y |
XHP-13, 2318HJ-13, CHU-13 |
30,00 |
34,80 |
| 38098 |
14 |
A2501-14Y |
XHP-14, 2318HJ-14, CHU-14 |
32,50 |
37,30 |
| 38093 |
15 |
A2501-15Y |
XHP-15, 2318HJ-15, CHU-15 |
35,00 |
39,80 |
| 51477 |
16 |
A2501-16Y |
XHP-16, 2318HJ-16, CHU-16 |
37,50 |
42,30 |
| 51478 |
17 |
A2501-17Y |
XHP-17, 2318HJ-17, CHU-17 |
40,00 |
44,80 |
| 51479 |
18 |
A2501-18Y |
XHP-18, 2318HJ-18, CHU-18 |
42,50 |
47,30 |
| 51480 |
19 |
A2501-19Y |
XHP-19, 2318HJ-19, CHU-19 |
45,00 |
49,80 |
| 51481 |
20 |
A2501-20Y |
XHP-20, 2318HJ-20, CHU-20 |
47,50 |
52,30 |
|
|

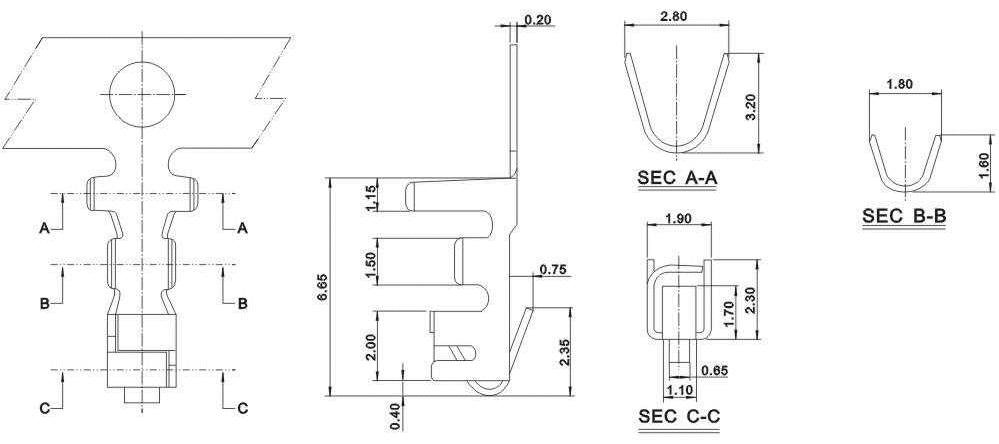

| A2501-Te
- контакты для розетки на кабель
Код товара 34482
|
|
|

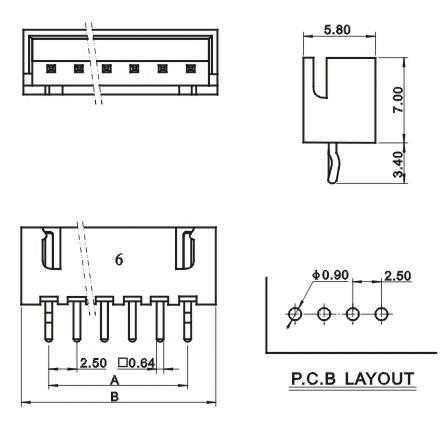

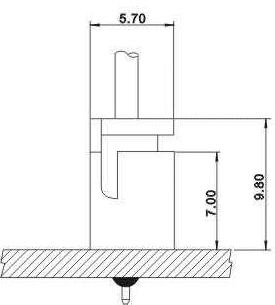

A2501-XXA (BXXB-XH-A, 2317SJ-XX, CWF-XX)
- вилка однорядная прямая на плату
|
| 18537 |
2 |
A2501-02A |
B2B-XH-A, 2317SJ-02, CWF-02 |
2,50 |
7,40 |
| 36081 |
3 |
A2501-03A |
B3B-XH-A, 2317SJ-03, CWF-03 |
5,00 |
9,90 |
| 22965 |
4 |
A2501-04A |
B4B-XH-A, 2317SJ-04, CWF-04 |
7,50 |
12,40 |
| 34835 |
5 |
A2501-05A |
B5B-XH-A, 2317SJ-05, CWF-05 |
10,00 |
14,90 |
| 18390 |
6 |
A2501-06A |
B6B-XH-A, 2317SJ-06, CWF-06 |
12,50 |
17,40 |
| 38077 |
7 |
A2501-07A |
B7B-XH-A, 2317SJ-07, CWF-07 |
15,00 |
19,90 |
| 17294 |
8 |
A2501-08A |
B8B-XH-A, 2317SJ-08, CWF-08 |
17,50 |
22,40 |
| 38080 |
9 |
A2501-09A |
B9B-XH-A, 2317SJ-09, CWF-09 |
20,00 |
24,90 |
| 38079 |
10 |
A2501-10A |
B10B-XH-A, 2317SJ-10, CWF-10 |
22,50 |
27,40 |
| 38076 |
11 |
A2501-11A |
B11B-XH-A, 2317SJ-11, CWF-11 |
25,00 |
29,90 |
| 38075 |
12 |
A2501-12A |
B12B-XH-A, 2317SJ-12, CWF-12 |
27,50 |
32,40 |
| 38078 |
13 |
A2501-13A |
B13B-XH-A, 2317SJ-13, CWF-13 |
30,00 |
34,90 |
| 38081 |
14 |
A2501-14A |
B14B-XH-A, 2317SJ-14, CWF-14 |
32,50 |
37,40 |
| 38074 |
15 |
A2501-15A |
B15B-XH-A, 2317SJ-15, CWF-15 |
35,00 |
39,90 |
| 24079 |
16 |
A2501-16A |
B16B-XH-A, 2317SJ-16, CWF-16 |
37,50 |
42,40 |
| 51482 |
17 |
A2501-17A |
B17B-XH-A, 2317SJ-17, CWF-17 |
40,00 |
44,90 |
| 51483 |
18 |
A2501-18A |
B18B-XH-A, 2317SJ-18, CWF-18 |
42,50 |
47,40 |
| 51484 |
19 |
A2501-19A |
B19B-XH-A, 2317SJ-18, CWF-19 |
45,00 |
49,90 |
| 51485 |
20 |
A2501-20A |
B20B-XH-A, 2317SJ-20, CWF-20 |
47,50 |
52,40 |
|
|
|

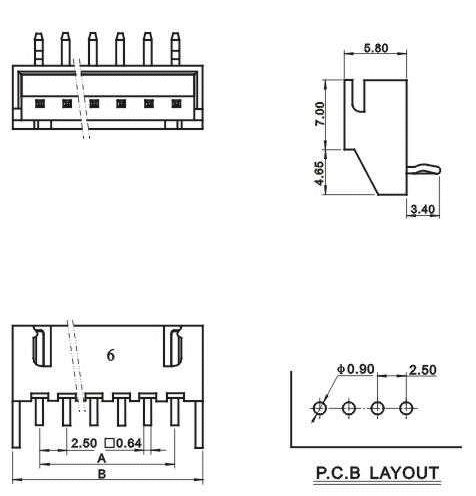

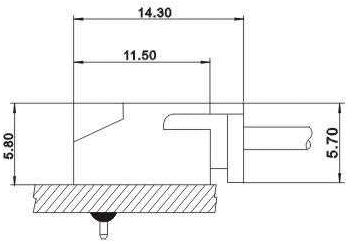

A2501-XXAW (SXXB-XH-A, 2317RJ-XX, WK-XXR)
- вилка однорядная угловая на плату
|
| 17378 |
2 |
A2501-02AW |
S2B-XH-A, 2317RJ-02, WK-02R |
2,50 |
7,40 |
| 17377 |
3 |
A2501-03AW |
S3B-XH-A, 2317RJ-03, WK-03R |
5,00 |
9,90 |
| 22843 |
4 |
A2501-04AW |
S4B-XH-A, 2317RJ-04, WK-04R |
7,50 |
12,40 |
| 38090 |
5 |
A2501-05AW |
S5B-XH-A, 2317RJ-05, WK-05R |
10,00 |
14,90 |
| 38084 |
6 |
A2501-06AW |
S6B-XH-A, 2317RJ-06, WK-06R |
12,50 |
17,40 |
| 38088 |
7 |
A2501-07AW |
S7B-XH-A, 2317RJ-07, WK-07R |
15,00 |
19,90 |
| 38083 |
8 |
A2501-08AW |
S8B-XH-A, 2317RJ-08, WK-08R |
17,50 |
22,40 |
| 38089 |
9 |
A2501-09AW |
S9B-XH-A, 2317RJ-09, WK-09R |
20,00 |
24,90 |
| 38085 |
10 |
A2501-10AW |
S10B-XH-A, 2317RJ-10, WK-10R |
22,50 |
27,40 |
| 38087 |
11 |
A2501-11AW |
S11B-XH-A, 2317RJ-11, WK-11R |
25,00 |
29,90 |
| 38092 |
12 |
A2501-12AW |
S12B-XH-A, 2317RJ-12, WK-12R |
27,50 |
32,40 |
| 38091 |
13 |
A2501-13AW |
S13B-XH-A, 2317RJ-13, WK-13R |
30,00 |
34,90 |
| 38086 |
14 |
A2501-14AW |
S14B-XH-A, 2317RJ-14, WK-14R |
32,50 |
37,40 |
| 51486 |
15 |
A2501-15AW |
S15B-XH-A, 2317RJ-15, WK-15R |
35,00 |
39,90 |
| 51487 |
16 |
A2501-16AW |
S16B-XH-A, 2317RJ-16, WK-16R |
37,50 |
42,40 |
| 51488 |
17 |
A2501-17AW |
S17B-XH-A, 2317RJ-17, WK-17R |
40,00 |
44,90 |
| 51489 |
18 |
A2501-18AW |
S18B-XH-A, 2317RJ-18, WK-18R |
42,50 |
47,40 |
| 51490 |
19 |
A2501-19AW |
S19B-XH-A, 2317RJ-19, WK-19R |
45,00 |
49,90 |
| 51491 |
20 |
A2501-20AW |
S20B-XH-A, 2317RJ-20, WK-20R |
47,50 |
52,40 |
|
|
|
|
|
