Pico-Lock1.0 серия

Шаг 1.00 мм

Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: латунь золоченая
корпус: полиамид (PA) UL94V-0 (PA) UL94V-0 черный

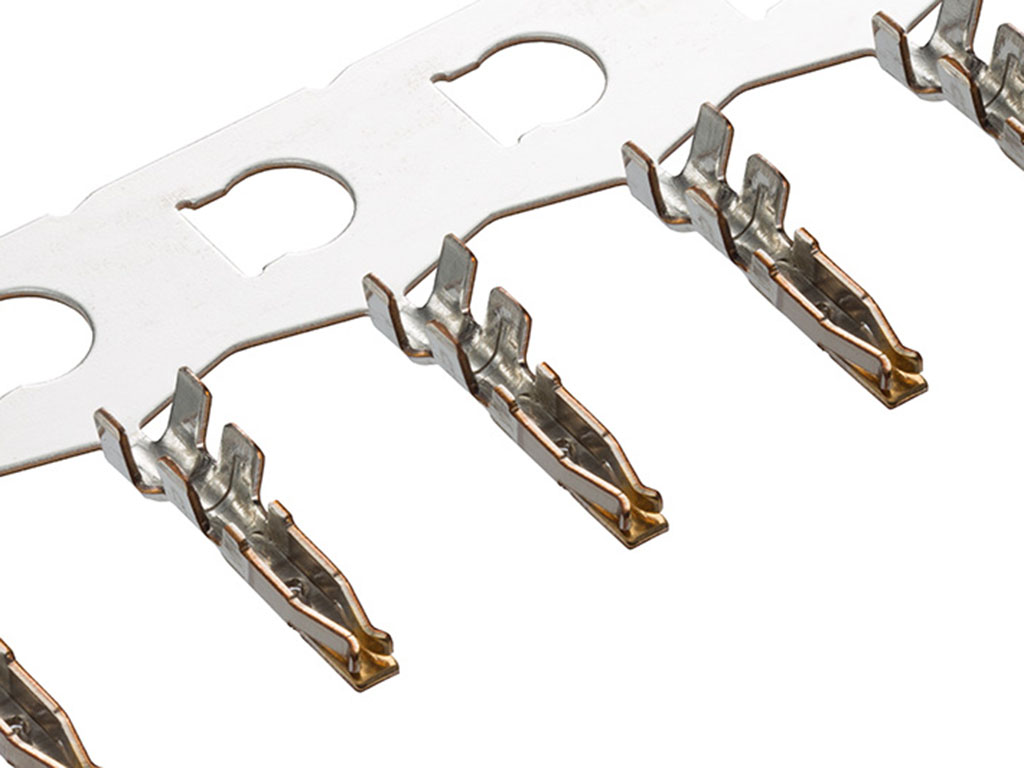

Терминал (контакт)

Код товара	Марка	Провода			Покрытие контактов	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
208280	MOLEX 5037650098	0,07-0,09	30-28	0,5-0,63	золочение 0.1 мкм

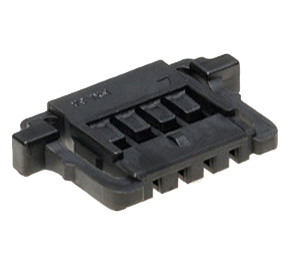

Корпус розетки на кабель

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка	Чертеж
208281	MOLEX 5037640201	2	1.00	6.60	5.00	4.60	5000
208282	MOLEX 5037640301	3	2.00	7.60	6.00	5.60	5000
208283	MOLEX 5037640401	4	3.00	8.60	7.00	6.60	2000
208284	MOLEX 5037640501	5	4.00	9.60	8.00	7.60	2000
208285	MOLEX 5037640601	6	5.00	10.60	9.00	8.60	1000

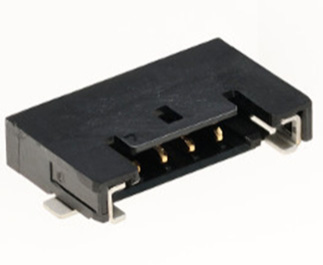

Вилка SMD горизонтальная на плату

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
208286	MOLEX 5037630291	2	5.80	1.00	3000
208287	MOLEX 5037630391	3	6.80	2.00
208288	MOLEX 5037630491	4	7.80	3.00
208289	MOLEX 5037630591	5	8.80	4.00
208290	MOLEX 5037630691	6	9.80	5.00
