Фурнитура для электронных устройств >> Крепеж (метизы) >> Втулки резьбовые закладные

Втулки резьбовые закладные шестигранные
с глухим отверстием по DIN 16903-1991

Втулки резьбовые закладные шестигранные с глухим отверстием по DIN 16903-1991 предназначены для заливки в пластиковые корпуса радиоаппаратуры в качестве крепежных элементов, которые обеспечивают прочное винтовое соединение в отличие от саморезов. Втулки резьбовые закладные шестигранные с глухим отверстием по DIN 16903-1991 выполнены из латуни с внутренней резьбой. Втулки резьбовые закладные шестигранные с глухим отверстием по DIN 16903-1991 поставляется со склада в Москве и под заказ с фабрики. Срок производства около 2 недель, плюс срок доставки.

Под заказ также возможно изготовление втулок, которые отсутствуют у нас в каталоге.

Минимальный запуск в производство нестандартных втулок зависит от их размеров.

Условия поставки втулок резьбовых закладных уточняйте у менеджеров.

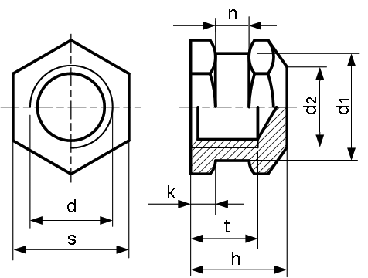

Втулки резьбовые закладные шестигранные<br>с глухим отверстием по DIN 16903-1991  Втулки резьбовые закладные шестигранные<br>с глухим отверстием по DIN 16903-1991

Размеры, мм
Резьба d P n d1 k s d2 3
M3 0.5 1.8 3.8 1.4 5 2.8 4
M4 0.7 2.5 5 1.5 6 4 5
M5 0.8 3 6.4 1.8 7 5 6
M6 1 3.5 7.4 2 9 6 8
M8 1.25 4.5 10.4 2.8 11 7 10
M10 1.5 5 13 3.4 14 10 12
M12 1.75 6 17 4 19 12

Материал: латунь
длина
h, мм
Таблица поставляемых размеров
М2 М2,5 М3 М4 М5 М6 М8 М10 М12
2 M2x2.0
3 M2x3.0 M2.5x3.0 M3x3.0
4 M2x4.0 M2.5x4.0 M3x4.0 M4x4.0
5 M2x5.0 M2.5x5.0 M3x5.0 M4x5.0 M5x5.0
6 M2x6.0 M2.5x6.0 M3x6.0 M4x6.0 M5x6.0 M6x6.0
8   M2.5x8.0 M3x8.0 M4x8.0 M5x8.0 M6x8.0 M8x8.0
10   M2.5x10 M3x10 M4x10 M5x10 M6x10 M8x10 M10x10
12       M4x12 M5x12 M6x12 M8x12 M10x12 M12x12
14         M5x14 M6x14 M8x14 M10x14 M12x14
16         M5x16 M6x16 M8x16 M10x16 M12x16
18           M6x18 M8x18 M10x18 M12x18
20             M8x20 M10x20 M12x20
25             M8x25 M10x25 M12x25
30               M10x30 M12x30



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
