Мощные дроссели для поверхностного монтажа

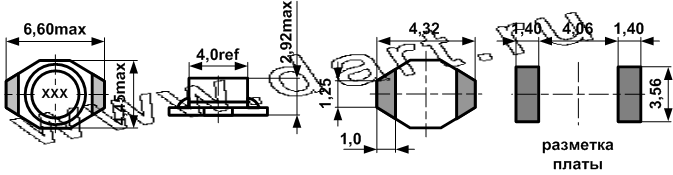

CSS042C серия неэкранированных мощных дросселей для поверхностного монтажа с керамическим основанием

CSS042C

серия неэкранированных мощных дросселей для поверхностного монтажа с керамическим основанием

CSS042C серия неэкранированных мощных дросселей для поверхностного монтажа с керамическим основанием

Наименование
Марки-ровка
Индуктив-ность, мкГн
Тестовая частота, кГц
Сопротив-ление постоянному току, мОм (max.)
Добротность, мин.
Номинальный ток, А
CSS042C-1R0M
102
1,0
100
0,04
30 при 200 кГц
3,00
CSS042C-1R5M
152
1,5
100
0,045
30 при 200 кГц
2,80
CSS042C-2R2M
222
2,2
100
0,05
40 при 200 кГц
1,80
CSS042C-3R3M
332
3,3
100
0,055
40 при 200 кГц
1,60
CSS042C-4R7M
472
4,7
100
0,06
40 при 200 кГц
1,40
CSS042C-6R8M
682
6,8
100
0,065
40 при 200 кГц
1,20
CSS042C-100M
103
10
100
0,075
40 при 200 кГц
1,00
CSS042C-150M
153
15
100
0,09
40 при 100 кГц
0,80
CSS042C-220M
223
22
100
0,11
40 при 100 кГц
0,70
CSS042C-330M
333
33
100
0,19
40 при 100 кГц
0,60
CSS042C-470M
473
47
100
0,23
40 при 100 кГц
0,50
CSS042C-680M
683
68
100
0,29
40 при 100 кГц
0,40
CSS042C-101M
104
100
100
0,48
40 при 100 кГц
0,30
CSS042C-151M
154
150
100
0,59
40 при 100 кГц
0,26
CSS042C-221M
224
220
100
0,77
40 при 100 кГц
0,22
CSS042C-331M
334
330
100
1,40
40 при 100 кГц
0,20
CSS042C-471M
474
470
100
1,80
40 при 100 кГц
0,19
CSS042C-681M
684
680
100
2,20
40 при 100 кГц
0,18
CSS042C-102M
105
1000
100
3,40
40 при 100 кГц
0,15
CSS042C-152M
155
1500
100
4,20
50 при 100 кГц
0,12
CSS042C-222M
225
2200
100
8,50
50 при 100 кГц
0,10
CSS042C-332M
335
3300
100
11,00
50 при 100 кГц
0,08
CSS042C-472M
475
4700
100
13,90
50 при 100 кГц
0,06
CSS042C-682M
682
6800
100
25,00
50 при 100 кГц
0,04
CSS042C-103M
106
10000
100
32,80
50 при 100 кГц
0,02

Примечания:

  • Допуск: M: ± 20%
  • Рабочая температура: : -25° C ... +85° C
  • Индуктивность измерена LCR-метром HP4284A
  • Сопротивление постоянному току измерено миллиомметром 502BC
  • Падение индуктивности не превышает 10% при токе насыщения
  • Превышение температуры  < t<30° C при номинальном токе
Упаковка
