Мощные дроссели для поверхностного монтажа

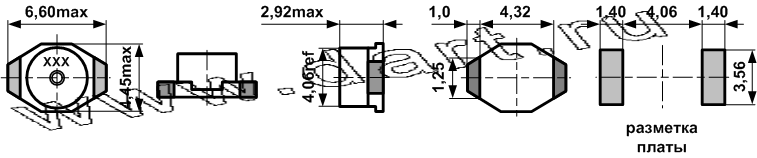

CST042C серия неэкранированных мощных дросселей для поверхностного монтажа с керамическим основанием

CST042C

серия неэкранированных мощных дросселей для поверхностного монтажа с керамическим основанием

CST042C серия неэкранированных мощных дросселей для поверхностного монтажа с керамическим основанием

Наименование
Марки-ровка
Индуктив-ность, мкГн при 100 кГц и нулевом пост. токе
Сопротив-ление постоян-ному току, мОм (max.)
Индуктив-ность, мкГн при номин.  токе
Номиналь-ный ток, А
Макс. энергия, мкДж
Частота переклю-чения (max)
CST042C-1R0M
1R0
1,0
0,045
0,6
2,00
1,8
1 МГц
CST042C-1R5M
1R5
1,5
0,050
0,8
1,90
1,8
1 МГц
CST042C-2R2M
2R2
2,2
0,060
0,9
1,50
1,8
1 МГц
CST042C-3R3M
3R3
3,3
0,070
1,5
1,20
1,4
1 МГц
CST042C-4R7M
4R7
4,7
0,080
2,0
1,20
1,6
1 МГц
CST042C-6R8M
6R8
6,8
0,085
3,0
1,00
1,9
1 МГц
CST042C-100M
100
10
0,095
5,0
0,70
1,2
1 МГц
CST042C-150M
150
15
0,135
6,0
0,60
1,1
1 МГц
CST042C-220M
220
22
0,160
10
0,50
1,2
1 МГц
CST042C-330M
330
33
0,275
12
0,45
1,5
1 МГц
CST042C-470M
470
47
0,550
20
0,34
1,3
1 МГц
CST042C-680M
680
68
0,575
30
0,29
1,4
1 МГц
CST042C-101M
101
100
1,100
40
0,24
1,5
1 МГц
CST042C-151M
151
150
1,400
60
0,20
1,4
500 кГц
CST042C-221M
221
220
2,250
90
0,17
1,6
500 кГц
CST042C-331M
331
330
2,900
100
0,16
1,4
500 кГц
CST042C-471M
471
470
3,600
150
0,14
1,5
500 кГц
CST042C-681M
681
680
4,550
200
0,12
1,4
500 кГц
CST042C-102M
102
1000
8,100
400
0,08
1,4
500 кГц

Примечания:

  • Допуски: M: ± 20%, L: ± 15%, K: ± 10%, J: ± 5%
  • Рабочая температура: -25° C ... +85° C
  • Индуктивность измерена LCR-метром HP4284A
  • Сопротивление постоянному току измерено миллиомметром 502BC
  • Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<15° C
  • Очень низкий профиль для использования в DC-DC преобразователях, драйверах ЖК-модулей, ноутбуках, электролюминесцентной подсветке цифровых видеокамер и другой портативной аппаратуре
Упаковка
