Измерительные приборы Maynuo
Программируемая электронная нагрузка постоянного тока
с режимом тестирования LED
Cерия М98

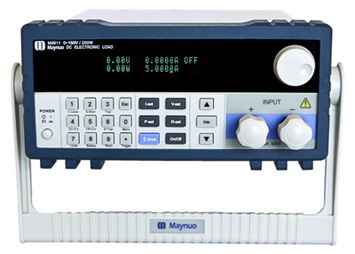

M9811 (0-150V/0-30A/200W)

Руководство Технические характеристики

Параметры: Шесть режимов работы с высоким быстродействием: CC, CR, CV, CW, CC+CV, CR+CW Защита от перепадов тока, напряжения, мощности, температуры, а также от смены полярности Яркий ВЛД-экран с возможностью показа двух линий и четырех каналов «Умная» система вентиляции: вентиляционная установка включается автоматически в зависимости от температуры Установка времени плавного пуска, нагрузка на источник питания в зависимости от установленного значения напряжения Испытание батарей и функция короткого замыкания Доступно динамическое тестирование и установка верхнего и нижнего края сигнала Поддержка входа и выхода внешнего триггера Вывод индикатора формы сигнала внешнего тока Поддержка удаленной стабилизации напряжения и хранения нескольких типов данных Самотестирование при включении питания, калибровка программного обеспечения, стандартное крепление в стойке Светодиодный режим для тестирования светодиодного усилителя мощности, показание на установившемся режиме, совместимость с моделированием емкостного чувствительного драйвера Произвольное редактирование формы сигнала в функции списка Коммуникационный режим: RS232/RS485/USB. Применение: Бытовые устройства (зарядные устройства и батареи для мобильных телефонов, аккумуляторы для электронных транспортных средств, импульсные источники питания, линейные источники питания, светодиодные драйверы), научно-исследовательские институты, электронная аппаратура подвижных объектов, авиация и космонавтика, корабли, солнечные батареи, топливные отсеки и т.п.

Технические характеристики: Модель M9811 Входные параметры Мощность 200W Ток 0-30A Напряжение 0-150V Режим CC Диапазон 0-3A 0-30A Разрешение 0.1mA 1mA Погрешность 0.03%+0.05%FS 0.03%+0.05%FS Режим CV Диапазон 0.1-19.999V 0.1-150V Разрешение 1mV 10mV Погрешность 0.03%+0.02%FS 0.03%+0.02%FS Режим CR (Входное значение напряжения и тока >=10% полномасштабного измерения) Диапазон 0.03-10K Oh 0.03-5K Oh Разрешение 16 bit 16 bit Погрешность 0.1%+0.1%FS 0.1%+0.1%FS Режим CW (Входное значение напряжения и тока >=10% полномасштабного измерения) Диапазон 0-200W 0-200W Разрешение 1mW 10mW Погрешность 0.1%+0.1%FS 0.1%+0.1%FS Напряжение Measurement Напряжение 0-19.999V 0-150V Разрешение 1mV 10mV Погрешность 0.015%+0.03%FS 0.015%+0.03%FS Измерение тока Ток 0-3A 0-30A Разрешение 0.01mA 0.1mA Погрешность 0.03%+0.05%FS 0.03%+0.08%FS Измерение мощности (Входное значение напряжения и тока >=10% полномасштабного измерения) Мощность 100W 200W Разрешение 1mW 10mW Погрешность 0.1%+0.1%FS S; Погрешность 0.1%+0.1%FS Испытание батареи Потребляемая мощность батареи: 0.1-150V; Макс. измерение: емкость=999AH; Разрешение=0.1mA; Диапазон тестирования=1S-16H Динамическое испытание Список переходов:0-25kHZ; 2.5A/uS; T1&T2:60uS-999:+15% отклонение+10%FS Время мягкого пуска тока 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS Погрешность: +15% отклонение+10%FS Испытание светодиодов Нажмите Shift+ для перехода в режим испытания светодиодов. Для выхода из режима повторите вышеописанные действия. В режиме испытания светодиодов в правом нижнем углу экрана отображается буква «D». Короткое замыкание Ток(CC) =3.3A =33A Напряжение(CV)  0V Сопротивление(CR) =55mOh Температура Рабочая 0~40°C Нерабочая -10°C~70°C Размеры Ш*В*Г(мм) 214*108*365 Вес кг 3.5
