Спецификация

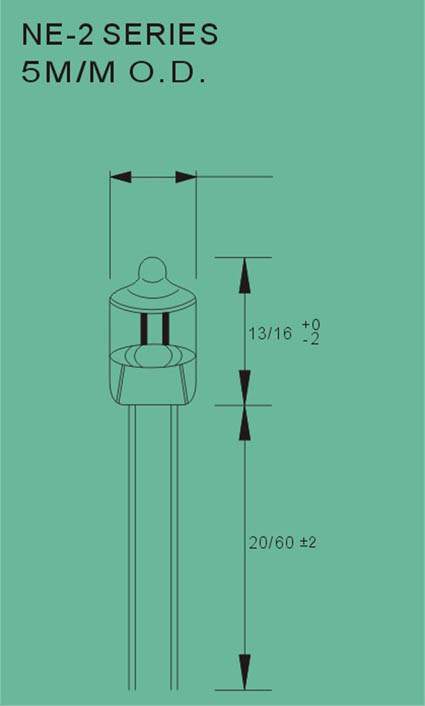

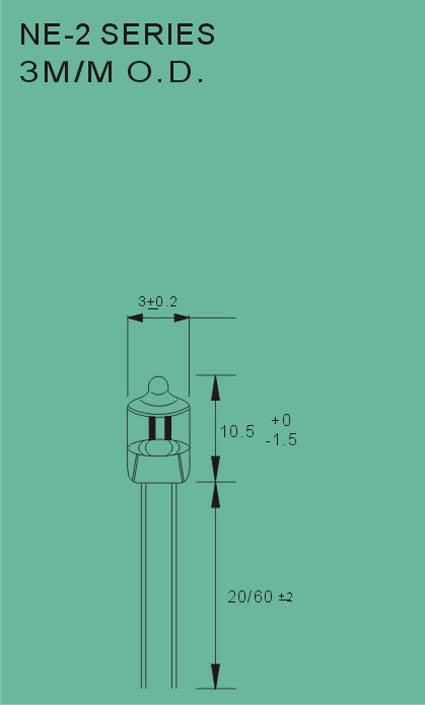

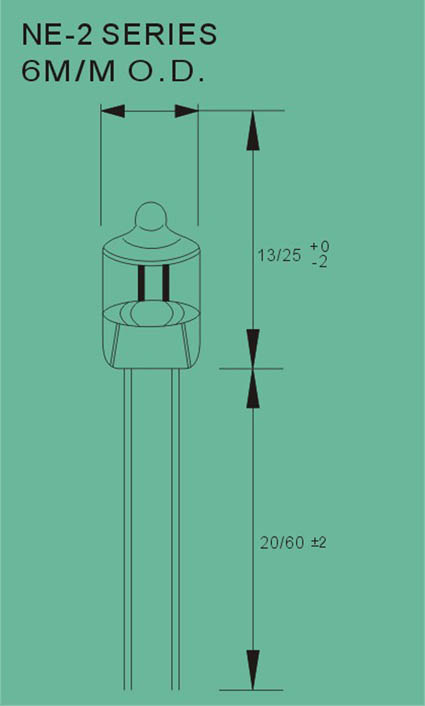

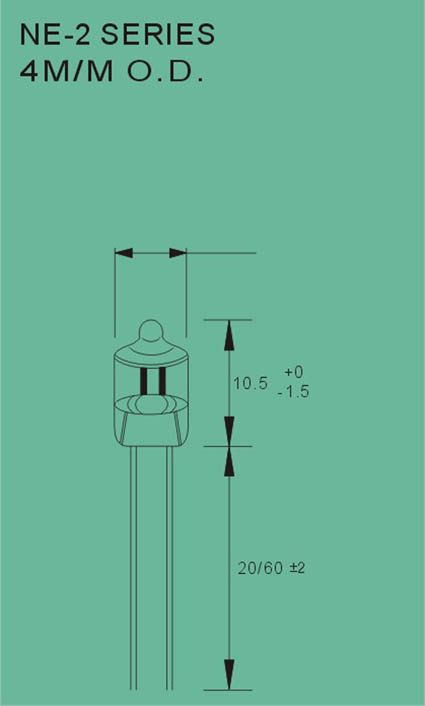

1) Note: Lead wire seperation
    T-6mm wire terminal neon lamps are normally made with 3mm lead wire seperation.

T-4mm wire terminal neon lamps are normally made with 2mm lead wire seperation.



Размер Описание Мин. Макс. Tol.
A Lamp Diameter 3 6,4 0,2
B Electrode Length 3 9,5 0,5
C Lead wire Length 4 ... 1,5
D Lamp Length 10 25 1,3
E Lead wire to Resistor 4 ... 1,5
F Resistor Lead Length 4 ... 1,5
G Overall Length to Lead 15 ... 1,5
R Resistor Length (1/4w) 3,5 6,5 0,5

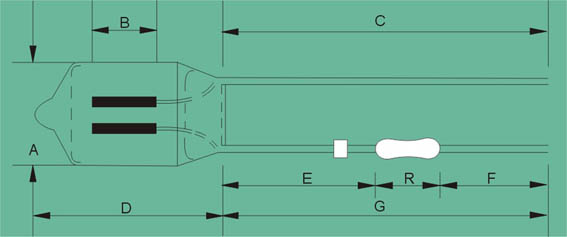

2) Neon lamps + resistors

  • Assemblies incorporating a wire terminal of neon or fluorescent lamp with series resistor, if required, Extended single conductor lead wires can be produced with butt welded, crimped or tin soldered joints.
  • Lead wire may be tin or silver plated on request.
  • Dimensions C and G are specified to suit for the particular application by customer.

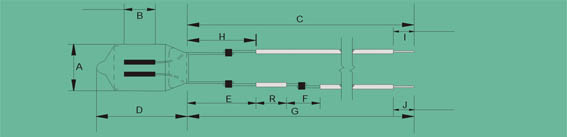

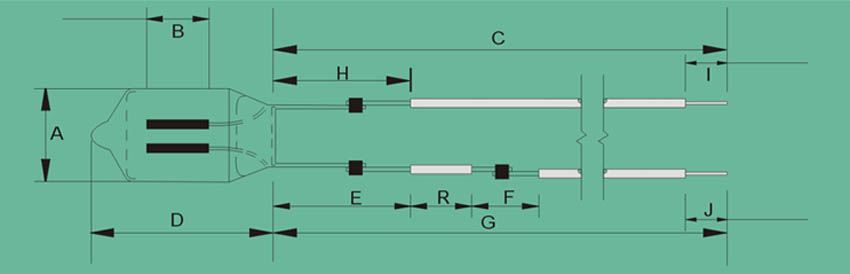

3) Neon lamps+Resistors+Wires:

  • This type of joint can also be used to connect more than 2 leads together.
  • Assemblies with crimped joints can be supplied with lead lengths C and G as customerЎЇs specifications. Dimensions (E) and (H) are 4mm min required.
