Клеммные колодки

Серия 320/321

Технические характеристики:
Материал:
Контактлатунь (Cu Zn)
Cu/Ni,
луженные оловом
Выводсталь гальванизированная или хромированная
Изоляция проводаCu Sn 6
Контакты для пайкилуженные оловом
КорпусPoly Butylene Terephthlene,
PBT (30% стеклонаполнителя)
(UL 94 V-0)
Штырь (вывод)латунь, никель, луженные оловом
Изоляция материал
(только планка)

Полиамид,
PA 66
(UL 94 V-0)
Электрические параметры:
Рабочий ток16 А
Сопротивление диэлектрика5 МОм
Электрическая прочность диэлектрика2500 В
Напряжение, выдерживаемое изоляторомАС 1500 В/мин
Номинальное напряжение300 В
Расчетное сечение провода1,5 мм²
Используемый провод0,5 мм²
AWG (Американский сортамент проводов)28-16
Длина зачистки провода4,5-5 мм
Механические параметры:
Рабочая температура-30...+120°С
Кратковременное превышение температуры+200°С макс.

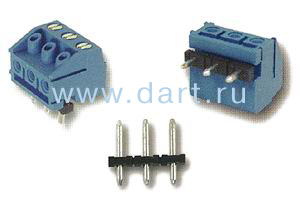

Клеммная колодка для печатных плат
со съемными выводами на отдельной колодке


Серия 320/321, Клеммная колодка для печатных плат со съемными выводами на отдельльной колодке

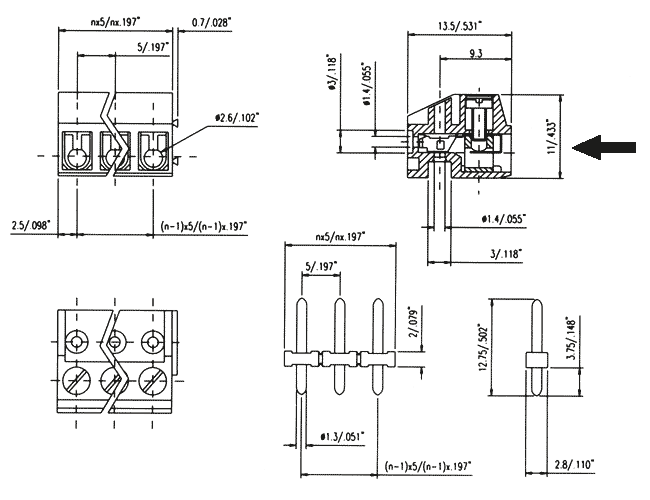

320-031-12 / 321-031-00
  • С фронтальным типом ввода провода - с винтом для фиксации вверху
  • Шаг 5...10 мм
  • Высота над печатной платой 11,0 мм

Код заказа клеммные колодки:

Серия   Кол-во
вводов
Шаг
15,0 мм
210,0 мм
  Изоляция
1да
2нет
Цвет
1серый
2синий
3черный

Код заказа штыри на специальной колодке:

Серия   Кол-во
вводов
Шаг
15,0 мм
210,0 мм

Серия 320/321, Клеммная колодка для печатных плат со съемными выводами на отдельльной колодке
