| Термисторы NTC |

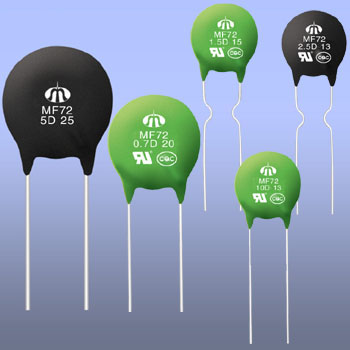

Серия MF72
мощные NTC термисторы
 |
Характеристики
* Малые размеры, высокая мощность и сильное противодействие импульсному току
* Высокое постоянство материала (В-значение) при малом сопротивлении
* Долговечность, высокая надежность
* Встроенные серии, широкий рабочий диапазон
Применение
* Преобразователи мощности, выключатели питания, импульсные блоки питания
* Электронные энергосберегающие лампы, электронные балласты всех видов
* Электронагреватели
* Все виды RT дисплеев
* Лампы и другие осветительные приборы

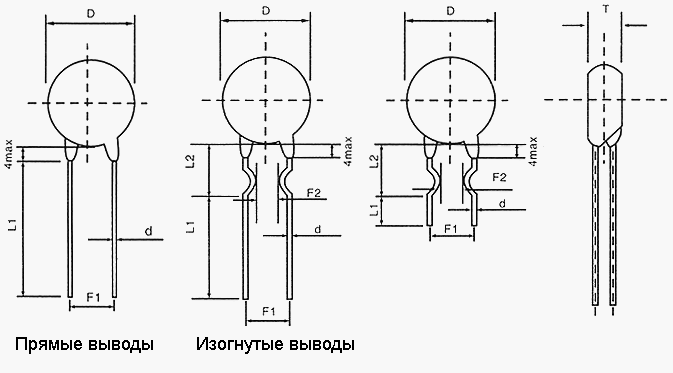

Спецификация
1 - тип
2 - номинальное сопротивление при нулевом токе
3 - максимальный диаметр, мм |
| Марка |
D |
T |
d |
F1 |
F2 |
Прямые выводы |
Изогнутые выводы |
| +2 -1 |
max |
±0,05 |
±1 |
±1,5 |
L min |
L1 min |
L2±2 |
| MF72-DD5 |
6,5 |
5 |
0,6/0,45 |
5/2,5 |
3 |
25 |
17/5 |
8 |
| MF72-DD7 |
8,5 |
5 |
0,6 |
5 |
3 |
25 |
17/5 |
8 |
| MF72-DD9 |
10,5 |
5.5 |
0,8/0,6 |
7,5/5 |
5/3 |
25 |
17/5 |
8 |
| MF72-DD11 |
12,5 |
5.5 |
0,8 |
7,5/5 |
5/3 |
25 |
17/5 |
8 |
| MF72-DD13 |
14,5 |
6 |
0,8 |
7.5 |
5 |
25 |
17/5 |
8 |
| MF72-DD15 |
16,5 |
6 |
0,8 |
10/7,5 |
5 |
25 |
17/5 |
8 |
| MF72-DD20 |
21,5 |
7 |
1,0 |
10/7,5 |
/ |
25 |
/ |
/ |
| MF72-DD25 |
26,5 |
8 |
1,0 |
10 |
/ |
25 |
/ |
/ |
Рабочая температура:
-55...+200°C
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
| Код товара |
Марка |
Аналог |
Сопротивление, Ом при 25°С, при нулевом токе |
Макс. ток, А |
Приблизительное сопротивление при макс. Токе и при 25°C, мОм |
Коэффициент рассеяния мощности, мВт/ °С |
Температурная постоянная времени, сек. |
| 48696 |
MF72-5D5 |
- |
5 |
1 |
0,353 |
6 |
20 |
| 48751 |
MF72-10D5 |
- |
10 |
0,7 |
0,771 |
6 |
20 |
| 48700 |
MF72-60D5 |
- |
60 |
0,5 |
1,878 |
6 |
18 |
| 48737 |
MF72-200D5 |
- |
200 |
0,1 |
18,7 |
6 |
18 |
| 48697 |
MF72-5D7 |
SCK-052 |
5 |
2 |
0,283 |
10 |
30 |
| 48716 |
MF72-8D7 |
- |
8 |
1 |
0,539 |
9 |
28 |
| 48752 |
MF72-10D7 |
SCK-101 |
10 |
1 |
0,616 |
9 |
27 |
| 48724 |
MF72-12D7 |
- |
12 |
1 |
0,816 |
9 |
27 |
| 48733 |
MF72-16D7 |
- |
16 |
0,7 |
1 ,003 |
9 |
27 |
| 48668 |
MF72-22D7 |
- |
22 |
0,6 |
1,108 |
9 |
27 |
| 48675 |
MF72-33D7 |
- |
33 |
0,5 |
1 485 |
10 |
28 |
| 48661 |
MF72-200D7 |
- |
200 |
0,2 |
11,65 |
11 |
28 |
| 48682 |
MF72-3D9 |
- |
3 |
4 |
0,12 |
11 |
35 |
| 48688 |
MF72-4D9 |
- |
4 |
3 |
0,19 |
11 |
35 |
| 48698 |
MF72-5D9 |
SCK-053 |
5 |
3 |
0,21 |
11 |
34 |
| 48706 |
MF72-6D9 |
- |
6 |
2 |
0,315 |
11 |
34 |
| 48717 |
MF72-8D9 |
- |
8 |
2 |
0,4 |
11 |
32 |
| 48753 |
MF72-10D9 |
SCK-102 |
10 |
2 |
0,458 |
11 |
32 |
| 48725 |
MF72-12D9 |
SCK-05121 |
12 |
1 |
0,652 |
11 |
32 |
| 48734 |
MF72-16D9 |
- |
16 |
1 |
0,802 |
11 |
31 |
| 48666 |
MF72-20D9 |
SCK-201 |
20 |
1 |
0,864 |
11 |
30 |
| 48669 |
MF72-22D9 |
- |
22 |
1 |
0,95 |
11 |
30 |
| 48673 |
MF72-30D9 |
- |
30 |
1 |
1,022 |
11 |
30 |
| 48676 |
MF72-33D9 |
- |
33 |
1 |
1,124 |
11 |
30 |
| 48690 |
MF72-50D9 |
- |
50 |
1 |
1,252 |
11 |
30 |
| 48701 |
MF72-60D9 |
- |
60 |
0 8 |
1,502 |
11 |
30 |
| 48710 |
MF72-80D9 |
- |
80 |
0,8 |
2,01 |
11 |
30 |
| 48718 |
MF72-120D9 |
- |
120 |
0,8 |
3,015 |
11 |
30 |
| 48662 |
MF72-200D9 |
- |
200 |
0,5 |
5,007 |
11 |
32 |
| 48683 |
MF72-400D9 |
- |
400 |
0,2 |
30,3 |
11 |
32 |
| 48735 |
MF72-2.5D11 |
SCK-2R55A |
2,5 |
5 |
0,095 |
13 |
43 |
| 48677 |
MF72-3D11 |
- |
3 |
5 |
0,1 |
13 |
43 |
| 48686 |
MF72-4D11 |
- |
4 |
4 |
0,15 |
13 |
44 |
| 48691 |
MF72-5D11 |
SCK-054 |
5 |
4 |
0,156 |
13 |
45 |
| 48702 |
MF72-6D11 |
- |
6 |
3 |
0,24 |
13 |
47 |
| 48711 |
MF72-8D11 |
- |
8 |
3 |
0,255 |
14 |
47 |
| 48746 |
MF72-10D11 |
SCK-103 |
10 |
3 |
0,275 |
14 |
48 |
| 48719 |
MF72-12D11 |
- |
12 |
2 |
0,462 |
14 |
50 |
| 48728 |
MF72-16D11 |
- |
16 |
2 |
0,47 |
14 |
52 |
| 48663 |
MF72-20D11 |
SCK-202 |
20 |
2 |
0,512 |
15 |
52 |
| 48667 |
MF72-22D11 |
SCK-252R0 |
22 |
2 |
0 563 |
15 |
52 |
| 48670 |
MF72-30D11 |
- |
30 |
1,5 |
0,667 |
15 |
52 |
| 48674 |
MF72-33D11 |
- |
33 |
1,5 |
0,734 |
15 |
52 |
| 76576 |
MF72-50D11 |
- |
50 |
1,5 |
1,021 |
15 |
52 |
| 48699 |
MF72-60D11 |
- |
60 |
1,5 |
1,215 |
15 |
52 |
| 48709 |
MF72-80D11 |
- |
80 |
1,2 |
1,656 |
15 |
52 |
| 48740 |
MF72-1.3D13 |
- |
1,3 |
7 |
0,062 |
13 |
60 |
| 48743 |
MF72-1.5D13 |
- |
1,5 |
7 |
0,073 |
13 |
60 |
| 48736 |
MF72-2.5D13 |
- |
2,5 |
6 |
0,088 |
13 |
60 |
| 48678 |
MF72-3D13 |
- |
3 |
6 |
0,092 |
14 |
60 |
| 48687 |
MF72-4D13 |
- |
4 |
5 |
0,12 |
15 |
67 |
| 48692 |
MF72-5D13 |
SCK-055 |
5 |
5 |
0,125 |
15 |
68 |
| 48703 |
MF72-6D13 |
- |
6 |
4 |
0,17 |
15 |
65 |
| 48707 |
MF72-7D13 |
- |
7 |
4 |
0,188 |
15 |
65 |
| 48712 |
MF72-8D13 |
- |
8 |
4 |
0,194 |
15 |
60 |
| 48747 |
MF72-10D13 |
SCK-104 |
10 |
4 |
0,206 |
15 |
65 |
| 48720 |
MF72-12D13 |
- |
12 |
3 |
0,316 |
16 |
65 |
| 48726 |
MF72-15D13 |
SCK-15037 |
15 |
3 |
0,335 |
16 |
60 |
| 48729 |
MF72-16D13 |
- |
16 |
3 |
0,338 |
16 |
60 |
| 48664 |
MF72-20D13 |
SCK-203 |
20 |
3 |
0,372 |
16 |
65 |
| 48671 |
MF72-30D13 |
- |
30 |
2,5 |
0,517 |
16 |
65 |
| 48684 |
MF72-47D13 |
SCK-472 |
47 |
2 |
0,81 |
17 |
65 |
| 48754 |
MF72-120D13 |
- |
120 |
1,5 |
2,124 |
16 |
65 |
| 48741 |
MF72-1.3D15 |
- |
1,3 |
8 |
0,048 |
18 |
68 |
| 48744 |
MF72-1.5D15 |
- |
1,5 |
8 |
0,052 |
19 |
69 |
| 48679 |
MF72-3D15 |
- |
3 |
7 |
0,075 |
18 |
76 |
| 48693 |
MF72-5D15 |
SCK-056 |
5 |
6 |
0,112 |
20 |
76 |
| 48704 |
MF72-6D15 |
- |
6 |
5 |
0,155 |
20 |
80 |
| 48708 |
MF72-7D15 |
- |
7 |
5 |
0,173 |
20 |
80 |
| 48713 |
MF72-8D15 |
- |
8 |
5 |
0,178 |
20 |
80 |
| 48748 |
MF72-10D15 |
SCK-105 |
10 |
5 |
0,18 |
20 |
75 |
| 48721 |
MF72-12D15 |
- |
12 |
4 |
0,25 |
20 |
75 |
| 48727 |
MF72-15D15 |
- |
15 |
4 |
0,268 |
21 |
85 |
| 48730 |
MF72-16D15 |
- |
16 |
4 |
0,276 |
21 |
70 |
| 48665 |
MF72-20D15 |
- |
20 |
4 |
0,288 |
17 |
86 |
| 48672 |
MF72-30D15 |
- |
30 |
3,5 |
0,438 |
18 |
75 |
| 76577 |
MF72-47D15 |
- |
47 |
3 |
0,68 |
21 |
86 |
| 48755 |
MF72-120D15 |
- |
120 |
2,5 |
0,652 |
22 |
87 |
| 48738 |
MF72-0.7D20 |
- |
0,7 |
12 |
0,018 |
25 |
112 |
| 48742 |
MF72-1.3D20 |
- |
1,3 |
9 |
0,037 |
24 |
113 |
| 48680 |
MF72-3D20 |
- |
3 |
8 |
0,055 |
24 |
113 |
| 48694 |
MF72-5D20 |
SCK-057 |
5 |
7 |
0,087 |
23 |
112 |
| 48705 |
MF72-6D20 |
- |
6 |
6 |
0,113 |
25 |
114 |
| 48714 |
MF72-8D20 |
- |
8 |
6 |
0,142 |
25 |
115 |
| 48749 |
MF72-10D20 |
- |
10 |
6 |
0,162 |
24 |
113 |
| 48722 |
MF72-12D20 |
- |
12 |
5 |
0,195 |
24 |
114 |
| 48731 |
MF72-16D20 |
- |
16 |
5 |
0,212 |
25 |
113 |
| 48739 |
MF72-0.7D25 |
- |
0,7 |
13 |
0,014 |
30 |
151 |
| 48745 |
MF72-1.5D25 |
- |
1,5 |
10 |
0,027 |
30 |
152 |
| 48681 |
MF72-3D25 |
- |
3 |
9 |
0,044 |
32 |
150 |
| 48695 |
MF72-5D25 |
- |
5 |
8 |
0,07 |
32 |
151 |
| 48715 |
MF72-8D25 |
- |
8 |
7 |
0,114 |
33 |
151 |
| 48750 |
MF72-10D25 |
- |
10 |
7 |
0,13 |
32 |
150 |
| 48723 |
MF72-12D25 |
- |
12 |
6 |
0,156 |
32 |
150 |
| 48732 |
MF72-16D25 |
- |
16 |
6 |
0,16 |
35 |
152 |
Примечание: если специально не указано, то допуск равен ± 20% при 25°С.
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
