Термисторы NTC

Терморезисторы серии SCK

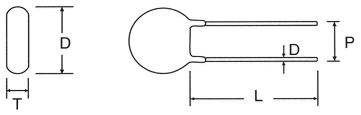

Размеры, мм:

серия D макс. L мин. d выв. P ном. T макс.
Ø5 6,5 31 0,8±0,02 4±0,6 5
Ø8 9,5 31 0,8±0,02 5±0,8 5
Ø10 11,5 31 0,8±0,02 5±0,8 5
Ø13 14,5 30 0,8±0,02 7,5±1,1 6
Ø15 16,5 29 1,0±0,02 8±1,2 6
Ø20 21,5 26 1,0±0,02 8±1,2 6


Серия Ø5

Код
товара
Марка Аналог Сопротивление,
Ом при 25°С,
при нулевом токе
Макс. ток,
А
Приблизительное
сопротивление
при макс. токе
и при 25°C,
мОм
Коэффициент
рассеяния
мощности,
мВт/ °С
Температурная
постоянная
времени,
сек.
Диапазон
рабочих
температур,
°С
48697 SCK-052 MF72-5D7 5 2 429 14 17 -40...+150
48752 SCK-101 MF72-10D7 10 1 1126 15 17 -40...+150
76575 SCK-20X3   20 0.3 5560 14 22 -40...+150


Серия Ø8

Код
товара
Марка Аналог Сопротивление,
Ом при 25°С,
при нулевом токе
Макс. ток,
А
Приблизительное
сопротивление
при макс. токе
и при 25°C,
мОм
Коэффициент
рассеяния
мощности,
мВт/ °С
Температурная
постоянная
времени,
сек.
Диапазон
рабочих
температур,
°С
214788 SCK-042   4 2 441 17 31 -40...+170
48698 SCK-053 MF72-5D9 5 3 261 17 36 -40...+170
214789 SCK-063   6 3 283 17 38 -40...+170
214790 SCK-082   8 2 520 16 36 -40...+170
48753 SCK-102 MF72-10D9 10 2 542 17 38 -40...+170
214791 SCK-152   15 2 548 15 38 -40...+170
48666 SCK-201 MF72-20D9 20 1 1544 17 41 -40...+170
214792 SCK-30X   30 0.5 4094 16 33 -40...+170


Серия Ø10

Код
товара
Марка Аналог Сопротивление,
Ом при 25°С,
при нулевом токе
Макс. ток,
А
Приблизительное
сопротивление
при макс. токе
и при 25°C,
мОм
Коэффициент
рассеяния
мощности,
мВт/ °С
Температурная
постоянная
времени,
сек.
Диапазон
рабочих
температур,
°С
48735 SCK-2R55A MF72-2,5D11 2.5 5 120 18 46 -40...+170
214793 SCK-034   3 4 156 18 45 -40...+170
214794 SCK-035   3 5 119 18 45 -40...+170
214795 SCK-044   4 4 161 16 40 -40...+170
48691 SCK-054 MF72-5D11 5 4 180 17 33 -40...+170
214796 SCK-083   8 3 278 17 43 -40...+170
48746 SCK-103 MF72-10D11 10 3 297 17 46 -40...+170
214797 SCK-122   12 2 512 18 50 -40...+170
214798 SCK-123   12 3 301 18 50 -40...+170
214799 SCK-133   13 3 356 18 49 -40...+170
214800 SCK-152X   15 2.5 442 17 51 -40...+170
214801 SCK-162   16 2 603 18 55 -40...+170
214802 SCK-162X   16 2.5 442 16 45 -40...+170
48663 SCK-202 MF72-20D11 20 2 646 17 54 -40...+170
214803 SCK-252   25 2 674 17 52 -40...+170
214804 SCK-302   30 2 700 17 50 -40...+170
48684 SCK-472 MF72-47D13 47 2 720 18 49 -40...+170
214805 SCK-501X   50 1.5 1170 18 48 -40...+170
166322 SCK-502   50 2 813 18 48 -40...+170
214806 SCK-801   80 1 2236 17 53 -40...+170
214807 SCK-1001   100 1 2318 17 45 -40...+170
214808 SCK-1201   120 1 2406 19 54 -40...+170


Серия Ø13

Код
товара
Марка Аналог Сопротивление,
Ом при 25°С,
при нулевом токе
Макс. ток,
А
Приблизительное
сопротивление
при макс. токе
и при 25°C,
мОм
Коэффициент
рассеяния
мощности,
мВт/ °С
Температурная
постоянная
времени,
сек.
Диапазон
рабочих
температур,
°С
214809 SCK-1R37   1.3 7 70 17 49 -40...+200
214810 SCK-2R55   2.5 5 117 17 61 -40...+200
214811 SCK-2R56   2.5 6 94 17 48 -40...+200
48692 SCK-055 MF72-5D13 5 5 166 18 75 -40...+200
214812 SCK-084   8 4 206 17 65 -40...+200
48747 SCK-104 MF72-10D13 10 4 217 17 66 -40...+200
214813 SCK-124   12 4 217 17 66 -40...+200
214814 SCK-153   15 3 343 18 66 -40...+200
214815 SCK-163   16 3 348 16 68 -40...+200
48664 SCK-203 MF72-20D13 20 3 410 20 76 -40...+200


Серия Ø15

Код
товара
Марка Аналог Сопротивление,
Ом при 25°С,
при нулевом токе
Макс. ток,
А
Приблизительное
сопротивление
при макс. токе
и при 25°C,
мОм
Коэффициент
рассеяния
мощности,
мВт/ °С
Температурная
постоянная
времени,
сек.
Диапазон
рабочих
температур,
°С
214816 SCK-1R38   1.3 8 64 21 59 -40...+200
214817 SCK-1R58   1.5 8 62 21 66 -40...+200
214818 SCK-028   2 8 78 20 63 -40...+200
214819 SCK-2R58   2.5 8 75 20 63 -40...+200
214767 SCK-037   3 7 91 21 73 -40...+200
214820 SCK-046   4 6 117 20 62 -40...+200
214821 SCK-048   4 8 87 27 76 -40...+200
48693 SCK-056 MF72-5D15 5 6 121 20 66 -40...+200
214822 SCK-075   7 5 161 20 79 -40...+200
48694 SCK-057 MF72-5D20 5 7 98 20 65 -40...+200
214785 SCK-065   6 5 159 20 74 -40...+200
214822 SCK-075   7 5 161 20 79 -40...+200
214823 SCK-078   7 8 108 28 57 -40...+200
214824 SCK-085   8 5 165 20 68 -40...+200
214825 SCK-086   8 6 130 20 68 -40...+200
48748 SCK-105 MF72-10D15 10 5 178 20 79 -40...+200
214826 SCK-125   12 5 185 19 59 -40...+200
214791 SCK-152   15 2 704 21 77 -40...+200
214828 SCK-154   15 4 261 19 79 -40...+200
214829 SCK-164   16 4 261 19 79 -40...+200
214830 SCK-204   20 4 283 18 90 -40...+200
214831 SCK-253   25 3 425 21 76 -40...+200
214832 SСK-303   30 3 461 20 90 -40...+200
214833 SСK-403   40 3 511 22 83 -40...+200
214834 SСK-404   40 4 360 22 86 -40...+200
214835 SСK-473   47 3 501 20 77 -40...+200
214836 SСK-802X   80 2.5 693 19 71 -40...+200
214837 SCK-1202   120 2 1010 19 65 -40...+200


Серия Ø20

Код
товара
Марка Сопротивление,
Ом при 25°С,
при нулевом токе
Макс. ток,
А
Приблизительное
сопротивление
при макс. токе
и при 25°C,
мОм
Коэффициент
рассеяния
мощности,
мВт/ °С
Температурная
постоянная
времени,
сек.
Диапазон
рабочих
температур,
°С
214838 SCK-0R78 0.7 8 59 28 96 -40...+200
214839 SCK-0R715 0.7 15 35 29 122 -40...+200
214840 SCK-0120 1 20 20 25 73 -40...+200
214841 SCK-2R512 2.5 12 60 29 104 -40...+200
212932 SCK-2R515 2.5 15 46 29 103 -40...+200
214842 SCK-058 5 8 93 28 101 -40...+200
214843 SCK-0510 5 10 82 29 123 -40...+200
214844 SCK-0512 5 12 66 29 124 -40...+200
214845 SCK-106 10 6 173 32 100 -40...+200
214846 SCK-108 10 8 122 29 119 -40...+200
214847 SCK-128 12 8 106 24 130 -40...+200
214848 SCK-138 13 8 106 24 130 -40...+200
214849 SCK-206 20 6 190 28 107 -40...+200
