Термисторы PTC

Самовосстанавливающиеся предохранители серий STD/LTD (15...24V)

Самовосстанавливающиеся предохранители серий STD/LTD (15...24V)

LTD серия   STD серия
LTD серия   STD серия



   Самовосстанавливающиеся предохранители серий STD/LTD предназначены для использования внутри аккумуляторных сборок.
   Самовосстанавливающиеся предохранители серий STD/LTD представляют собой полимерные устройства с положительным температурным коэффициентом (PPTC), широко известные как самовосстанавливающиеся предохранители серий STD/LTD, (polyfuse или PolySwitch) являются пассивными электронными компонентами, используемыми для защиты от перегрузки по току неисправностей в электронных схемах. Самовосстанавливающиеся предохранители серий STD/LTD похожи по функциям на PTC термисторы в некоторых ситуациях, но работают на механических изменениях, а не изменениях носителей заряда в полупроводниках. Самовосстанавливающиеся предохранители серий STD/LTD достигают высокого сопротивления с низким током удержания в аварийных условиях и циклично возвращаются обратно в проводящее состояние после отключения тока, действуя больше как автоматические выключатели, позволяют схеме снова функционировать без открытия корпуса защищаемого прибора или замены чего либо. Когда ток, текущий через устройство (которое имеет малое сопротивление во включенном состоянии), превышает предельное значение тока, самовосстанавливающийся предохранитель серий STD/LTD разогревается выше пороговой температуры, электрическое сопротивление самовосстанавливающегося предохранителя серий STD/LTD резко возрастает на несколько порядков, и самовосстанавливающийся предохранитель серий STD/LTD переключается в состояние, в котором сопротивление будет, как правило, сотни и тысячи Ом. Ток затем снижается из-за отключения напряжения источника питания. Номинальный ток отключения самовосстанавливающегося предохранителя серий STD/LTD может быть от 1,2А до 3,6 А


Код товара Марка I hold, А I trip, А V DC max, В Imax(A) P dmax., Вт Макс. время срабатывания Сопротивление, Ом
Ток, А Время, с R min R typ R1 max
130969 STD120 1.2 2.7 15 100 1.2 6 5 0.085 0.16 0.22
130970 STD120S 1.2 2.7 15 100 1.2 6 5 0.085 0.16 0.22
130971 STD175 1.75 3.8 15 100 1.5 8.75 5 0.05 0.09 0.12
130972 STD175S 1.75 3.8 15 100 1.5 8.75 5 0.05 0.09 0.12
130973 STD200 2 4.4 24 100 1.9 10 4 0.03 0.06 0.1
130974 STD350 3.5 6.3 24 100 2.5 20 3 0.017 0.031 0.05
130975 STD420 4.2 7.6 24 100 2.9 20 6 0.012 0.024 0.04
130976 LTD070 0.7 1.5 15 100 1 3.5 5 0.1 0.2 0.034
130977 LTD070S 0.7 1.5 15 100 1 3.5 5 0.1 0.2 0.034
130978 LTD100 1 2.5 24 100 1.5 5 7 0.07 0.13 0.26
130979 LTD100S 1 2.5 24 100 1.5 5 7 0.07 0.13 0.26
130980 LTD100SS 1 2.5 24 100 1.5 5 7 0.07 0.13 0.26
130981 LTD180 1.8 3.8 24 100 2 9 2.9 0.04 0.068 0.12
130982 LTD180 1.8 3.8 24 100 2 9 2.9 0.04 0.068 0.12
130983 LTD180SS 1.8 3.8 24 100 2 9 2.9 0.04 0.068 0.12
130984 LTD190 1.9 4.2 24 100 1.9 10 3 0.03 0.057 0.1
130985 LTD190S 1.9 4.2 24 100 1.9 10 3 0.03 0.057 0.1
130986 LTD260 3.6 5.2 24 100 2.3 13 5 0.025 0.042 0.076
130987 LTD300 3 6.3 24 100 2 15 4 0.015 0.031 0.055
130988 LTD310 3.1 6 24 100 2.5 16 5 0.018 0.03 0.055
130989 LTD340 3.4 6.8 24 100 2.7 17 6 0.016 0.027 0.05

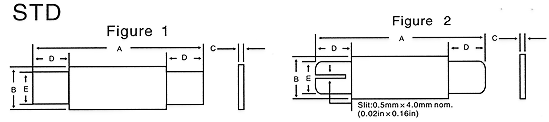

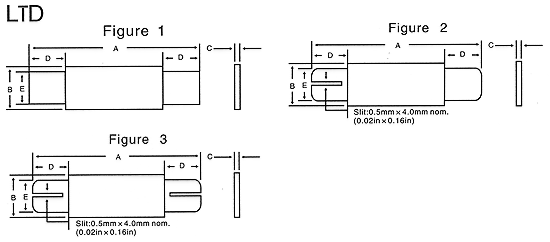

Код товара Марка Размеры, мм Рис.
A B C D E
min. max. min. max. min. max. min. min. max.
130969 STD120 19.9 22.1 4.9 5.2 0.6 1 5.5 3.9 4.1 1
130970 STD120S 19.9 22.1 4.9 5.2 0.6 1 5.5 3.9 4.1 2
130971 STD175 20.9 23.1 4.9 5.2 0.6 1 4.1 3.9 4.1 1
130972 STD175S 20.9 23.1 4.9 5.2 0.6 1 4.1 3.9 4.1 2
130973 STD200 21.3 23.4 10.2 11 0.5 1.1 5 4.8 5.4 1
130974 STD350 28.4 31.8 13 13.5 0.5 1.1 6.3 6 6.6 1
130975 STD420 30.6 32.4 12.9 13.6 0.5 1.1 5 6 6.7 1
130976 LTD070 19.9 22.1 4.9 5.2 0.7 1.2 5.5 3.9 4.1 1
130977 LTD070S 19.9 22.1 4.9 5.2 0.7 1.2 5.5 3.9 4.1 2
130978 LTD100 20.9 23.1 4.9 5.2 0.6 1 4.1 3.9 4.1 1
130979 LTD100S 20.9 23.1 4.9 5.2 0.6 1 4.1 3.9 4.1 2
130980 LTD100SS 20.9 23.1 4.9 5.2 0.6 1 4.1 3.9 4.1 3
130981 LTD180 24 26 4.9 5.2 0.6 1 4.1 3.9 4.1 1
130982 LTD180 24 26 4.9 5.2 0.6 1 4.1 3.9 4.1 2
130983 LTD180SS 24 26 4.9 5.2 0.6 1 4.1 3.9 4.1 3
130984 LTD190 21.3 23.4 10.2 11 0.5 1 5 4.8 5.4 1
130985 LTD190S 21.3 23.4 10.2 11 0.5 1 5 4.8 5.4 2
130986 LTD260 24 26 10.8 11.9 0.6 1 5 5.9 6.1 1
130987 LTD300 28.4 31.8 13 13.5 0.5 1.1 6.3 6 6.6 1
130988 LTD310 24 26 14.8 15.9 0.6 1 5 5.9 6.1 1
130989 LTD340 24 26 14.8 15.9 0.6 1 5 5.9 6.1 1

Самовосстанавливающиеся предохранители серий STD/LTD (15...24V)
Самовосстанавливающиеся предохранители серий STD/LTD (15...24V)

ПРИМЕЧАНИЕ:
I hold = ток удержания: максимальный ток, проходящий через устройство без отключения при 20°C
I trip = ток срабатывания: минимальный ток, при котором устройство будет срабатывать при 20°C
Vmax = максимальное напряжение, которое устройство может выдержать без повреждения при номинальном токе (I макс)
I max = максимальный ток, который устройство может выдержать без повреждения при номинальном напряжении (Vmax)
Pd = мощность, рассеиваемая устройством, когда отключенном состоянии при 20°C
R min = минимальное сопротивление устройства в начальном (запаянном) состоянии
R1 max = максимальное сопротивление устройства при 20°С, измеренное через один час после отключения в течение 20 секунд.

Внимание: эксплуатация устройства вне указанного диапазона может привести к его повреждению и возможной электрической дуге и пламени!
Технические характеристики могут быть изменены без предварительного уведомления



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
