Термоконтакты и термостаты

Термостаты герметичные (термоконтакты герметичные)
KSD-9700 серии

Биметаллические термостаты серии KSD9700 представляют собой электромеханические устройства, предназначенные для защиты различных устройств от перегрева, например, электрических моторов, для поддержания заданной температуры электронагревателей. Термостаты серии KSD9700 также применяются в электрических схемах чайников-термосов (термопотов), накопительных водонагревателей (бойлеров), электроплит, духовых шкафов, СВЧ-печей и других электрических устройств с автоматическим типом срабатывания. Термостаты серии KSD9700 выпускают на рабочее напряжение до 250В и ток 5А. В качестве принципа работы термостатов серии KSD9700 используется свойство биметаллических (латунно-стальных) пластин изгибаться при нагреве под воздействием температуры, поскольку коэффициенты расширения применяемых металлов разные. Изгиб пластин управляет замыканием или размыканием контактов.
Когда после снятия перегрузки биметаллический сплав охлаждается, то контакты возвращаются в исходное состояние. Допустимое отклонение температуры срабатывания составляет ±5% или ±10%.

Термостаты серии KSD9700 по принципу работы похожи на самовосстанавливающиеся термопредохранители и реле, поэтому часто используются и другие названия термостатов: термоконтакт, термопрерыватель, термореле, термовыключатель, термопредохранитель, термодатчик, термоотсекатель, термозащита, защитный термостат.

У нормально замкнутых термостатов серии KSD9700 биметаллические пластины находятся в замкнутом состоянии. При нагреве происходит деформация пластин и размыкание цепи. Нормально разомкнутые термостаты, наоборот, имеют разомкнутые контакты, а перегрев биметаллических пластин приводит к замыканию цепи.

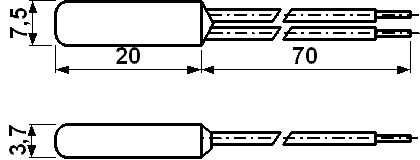

Термостаты серии KSD9700 представляют собой металлический или пластиковый корпус в виде параллелепипеда (из металла или термопластика) с гибкими выводами длиной 70 мм. При оптовом заказе от 5000 штук выводы можно изготовить любой требуемой длины.

Ресурс срабатываний термостатов серии KSD9700 составляет не менее 50 тысяч циклов при соблюдении требований эксплуатации.




Термоконтакты и термостаты - Серия KSD-9700

Номинальное напряжение: 250 В (перем.)

Максимальный ток: 5 А



Система обозначений:

KSD9700 M - 85 - NC
1 2   3   4

1) Серия:
     KSD9700
2) Материал корпуса:
     P: пластик
     M: металл
3) Температура срабатывания (кратно 5), град. С:
     40...180
4) Тик контактов:
     NC: нормально замкнутые
     NO: нормально разомкнутые



В металлическом корпусе:

Термостаты герметичные (термоконтакты герметичные)
KSD-9700 серии в металлическом корпусе

Код
товара
Марка Температура
срабатывания, °С
Температура
сброса,
°C
контакты
34536 KSD9700M-45-NC 45±5 20±10 нормально
замкнуты
25328 KSD9700M-50-NC 50±5 25±10
48758 KSD9700M-55-NC 55±5 30±10
25191 KSD9700M-60-NC 60±5 35±10
25327 KSD9700M-65-NC 65±5 40±10
19274 KSD9700M-70-NC 70±5 45±10
25326 KSD9700M-75-NC 75±5 50±10
19273 KSD9700M-80-NC 80±5 55±10
25325 KSD9700M-85-NC 85±5 60±10
19275 KSD9700M-90-NC 90±5 65±10
25324 KSD9700M-95-NC 95±5 70±10
25231 KSD9700M-100-NC 100±5 75±10
25323 KSD9700M-105-NC 105±5 80±10
25322 KSD9700M-110-NC 110±5 80±10
25321 KSD9700M-115-NC 115±5 80±10
88095 KSD9700M-120-NC 120±5 80±10
25320 KSD9700M-125-NC 125±5 80±10
25319 KSD9700M-130-NC 130±5 90±15
19197 KSD9700M-135-NC 135±5 90±15
88156 KSD9700M-140-NC 140±5 90±15
88096 KSD9700M-145-NC 145±5 90±15
19276 KSD9700M-150-NC 150±5 90±15
56306 KSD9700M-45-NO 45±5 20±10 нормально
разомкнуты
88113 KSD9700M-50-NO 50±5 25±10
88114 KSD9700M-55-NO 55±5 30±10
88115 KSD9700M-60-NO 60±5 35±10
88116 KSD9700M-65-NO 65±5 40±10
88117 KSD9700M-70-NO 70±5 45±10
88118 KSD9700M-75-NO 75±5 50±10
88119 KSD9700M-80-NO 80±5 55±10
88120 KSD9700M-85-NO 85±5 60±10
88121 KSD9700M-90-NO 90±5 65±10
88122 KSD9700M-95-NO 95±5 70±10
88123 KSD9700M-100-NO 100±5 75±10
88124 KSD9700M-105-NO 105±5 80±10
88125 KSD9700M-110-NO 110±5 85±10
88126 KSD9700M-115-NO 115±5 90±10
88127 KSD9700M-120-NO 120±5 95±10
88128 KSD9700M-125-NO 125±5 100±10
88129 KSD9700M-130-NO 130±5 105±15
88130 KSD9700M-135-NO 135±5 110±15
88131 KSD9700M-140-NO 140±5 125±15
88132 KSD9700M-145-NO 145±5 130±15
88157 KSD9700M-150-NO 150±5 135±15

В пластиковом корпусе:

Термостаты герметичные (термоконтакты герметичные)
KSD-9700 серии в пластиковом корпусе

Код
товара
Марка Температура
срабатывания, °С
Температура
сброса,
°C
контакты
56262 KSD9700P-45-NC 45±5 20±10 нормально
замкнуты
88097 KSD9700P-50-NC 50±5 25±10
48756 KSD9700P-55-NC 55±5 30±10
88098 KSD9700P-60-NC 60±5 35±10
88099 KSD9700P-65-NC 65±5 40±10
48757 KSD9700P-70-NC 70±5 45±10
83035 KSD9700P-75-NC 75±5 50±10
88133 KSD9700P-80-NC 80±5 55±10
56558 KSD9700P-85-NC 85±5 60±10
88134 KSD9700P-90-NC 90±5 65±10
88135 KSD9700P-95-NC 95±5 70±10
88100 KSD9700P-100-NC 100±5 75±10
88101 KSD9700P-105-NC 105±5 80±10
88102 KSD9700P-110-NC 110±5 85±10
88103 KSD9700P-115-NC 115±5 90±10
88104 KSD9700P-120-NC 120±5 95±10
88105 KSD9700P-125-NC 125±5 100±10
88106 KSD9700P-130-NC 130±5 105±15
88107 KSD9700P-135-NC 135±5 110±15
88108 KSD9700P-140-NC 140±5 125±15
88109 KSD9700P-145-NC 145±5 130±15
88158 KSD9700P-150-NC 150±5 135±15
88136 KSD9700P-45-NO 45±5 20±10 нормально
разомкнуты
88137 KSD9700P-50-NO 50±5 25±10
88138 KSD9700P-55-NO 55±5 30±10
88139 KSD9700P-60-NO 60±5 35±10
88140 KSD9700P-65-NO 65±5 40±10
88141 KSD9700P-70-NO 70±5 45±10
88142 KSD9700P-75-NO 75±5 50±10
88110 KSD9700P-80-NO 80±5 55±10
88143 KSD9700P-85-NO 85±5 60±10
88111 KSD9700P-90-NO 90±5 65±10
88112 KSD9700P-95-NO 95±5 70±10
88144 KSD9700P-100-NO 100±5 75±10
88145 KSD9700P-105-NO 105±5 80±10
88146 KSD9700P-110-NO 110±5 85±10
88147 KSD9700P-115-NO 115±5 90±10
88148 KSD9700P-120-NO 120±5 95±10
88149 KSD9700P-125-NO 125±5 100±10
88150 KSD9700P-130-NO 130±5 105±15
88151 KSD9700P-135-NO 135±5 110±15
88152 KSD9700P-140-NO 140±5 125±15
88153 KSD9700P-145-NO 145±5 130±15
88159 KSD9700P-150-NO 150±5 135±15
