Фотопрерыватели

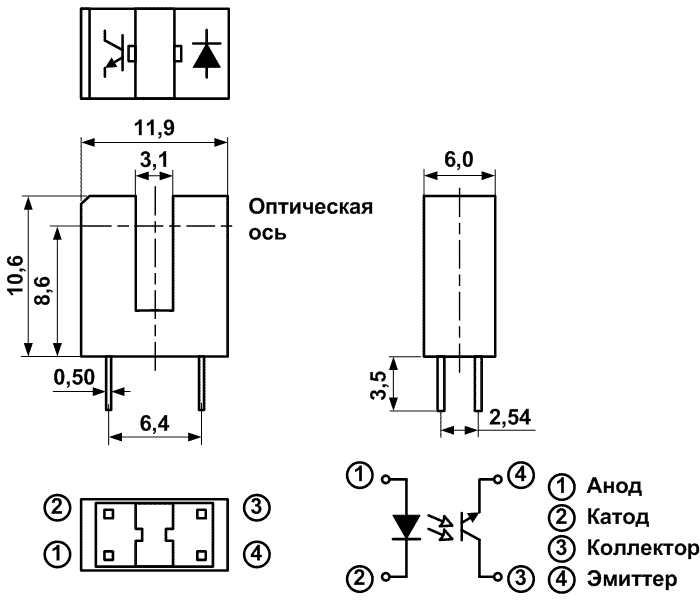

PTIR-901F

Абсолютные предельные параметры (при Ta=25°C)

Вход
Рассеиваемая мощность Pd 75 мВт
Обратное напряжение VR 5 В
Прямой ток IF 50 мA
Пиковый прямой ток (tw=100 мкс.T=10 мс) IFP 1 A
Выход
Мощность рассеяния коллектора PC 100 мВт
Ток коллектора IC 20 мA
Напряжение коллектор-эмиттер VCEO 30 В
Напряжение эмиттер-коллектор VECO 5 В

Рабочая температура Topr -25...+85 °C
Температура хранения Tstg -40...+85 °C
Температура пайки (t=5 сек) Tsol 260 °C

Электрические оптические характеристики (при Ta=25°C)

Параметр Символ Условие Min. Тип. Max. Ед.
Вход
Прямое напряжение VF IF=20мА   1,2 1,5 мВ
Обратный ток IR VR=5В   - 10 мкА
Выход
Темновой ток ID VCE=10В   - 100 нА
Длина волны при пиковой чувствительности lp IF=10мА - 940 - нм
Напряжение насыщения коллектор-эмиттер VCE(sat) IC=0,25мA
IF=10мA
- - 0,4 B
Световой ток IL VCE=5В
IF=10мA
0,5 - 5 мА
Скорость
Время нарастания
Время спада
TR
TF
IFP=20мA
VCE=5В
RL=1000 Ом
  15
20
  мкс
мкс
