Реле твердотельные

JG-34F
твердотельное реле
SOLID STATE RELAY

    Особенности:
  • электрическая прочность диэлектрика 4000V
  • фотоизоляция
  • исключение случайного включения
  • выходное устройство переменного тока с двойным кремниевый управляемым диодом
  • крепление на панели
  • DC или AC управление
JG-34F, Реле твердотельные
Входные параметры
диапозон управляющего напряжения
(DC вход)
3...32VDC
диапозон управляющего напряжения
(AC вход)
85...280VAC
необходимое напряжение срабатывания
(DC вход)
3VDC макс.
необходимое напряжение срабатывания
(AC вход)
85VAC
необходимое напряжение отпускания
(DC вход)
1.0VDC мин.
необходимое напряжение отпускания
(AC вход)
10Vrms
макс. входной ток
(DC вход)
28мА(@32VDC)
макс. допустимое обратное напряжение
(DC вход)
-32VDC

Основные параметры
электрическая прочность диэлектрика
(вход/выход,база)
4000Vrms 1мин
сопротивление изоляции1000MW 500VDC
температура окружающей среды
   - рабочая
   - хранения

-30...+80°C
-30...100°C
влажность окружающей среды45...85%
удельный вес88г

Выходные параметры
макс. ток утечки в закрытом состоянии5мА
падение напряжения в открытом состоянии (при номинальном токе)1.7Vrms
макс. время включенияRandom Turn-on
(DC вход): 1мс

Zero Cross Turn-on: 1/2 cycle
(DC вход) +1мс

AC Input Type: 20мс
макс. время выключения
   - (DC вход)
   - (AC вход)

1мс + 1/2 cycle
40мс
мин. закрытое состояние (dv/dt)500V/us.мин.
Порядок оформления заказов
  JG-34F / D 24 Z 025 XXX
Тип
Входное напряжение:
            D: 3...32VDC
            A: 85...280VAC

Напряжение питания нагрузки:
            24: 48-240Va.c.
            38: 48-440Va.c.

Функция пересечения ноля при включении:
            Z: пересекаюшие ноль при включении
            P: не пересекаюшие ноль при включение

Ток нагрузки:
            025: 25А     040: 40А     060: 60А
            080: 80А     100: 100А     120: 120А

Индивидуальный код заявки

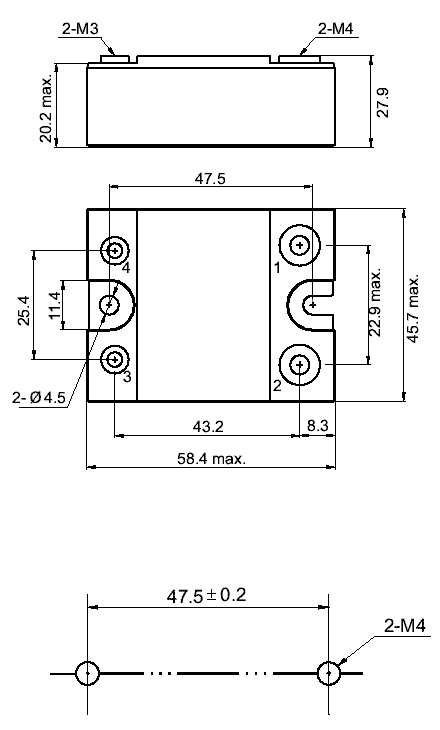

Габаритные размеры, коммутационная схема, монтажные отверствия

JG-34F, Реле твердотельные

Характеристики
