Реле твердотельные

JGX-1505FB
твердотельное реле

    Особенности:
  • 4000V электрическая прочность диэлектрика
  • фотоизоляция
  • встроенный антивибратор
  • Zero cross or random turn-on
  • крепление на панели
JGX-1505FB, Реле твердотельные

Входные параметры
TypeD24Z10    D24Z15    D24Z20    D24Z25    D24Z40
D38Z10    D38Z15    D38Z20    D38Z25    D38Z40
диапозон управляющего напряжения 3...32VDC
напряжения срабатывания3VDC макс.
напряжение отпускания1.0VDC мин.
макс. входной ток15мА (при 32VDC)
макс. обратное напряжение-32VDC
Выходные параметры
TypeD24Z10    D24Z15    D24Z20    D24Z25    D24Z40
D38Z10    D38Z15    D38Z20    D38Z25    D38Z40
диапозон напряжение нагрузкиD24    48~240Vrms
D38    48~380Vrms
ток нагрузки 0.1~10    0.1~15    0.1~20    0.1~25    0.1~40
динамическая перегрузка по напряжениюD24    600Vpk
D38    800Vpk
макс. ток перегрузки (10мс)100А    150А    200А    250А    400А
макс. ток утечки3мА         5мА         5мА         10мА         10мА
макс. падение напряжения в открытом состоянии1.5Vrms
макс. время включения (при 50Гц)10мс
макс. время выключения (при 50Гц)10мс
мин. закрытое состояние (dv/dt)200V/μs
GENERAL
TypeD24Z10    D24Z15    D24Z20    D24Z25    D24Z40
D38Z10    D38Z15    D38Z20    D38Z25    D38Z40
электрическая прочность диэлектрика (вход/выход)4000Vrms мин. (при 50/60Гц, 1мин.)
сопротивление изоляции1000МW, мин. (при 50/60Гц, 1мин.)
температура окружающей среды (рабочая)-30...+85°C
температура окружающей среды (хранения)-30...+100°C
влажность окружающей среды 45...85%
удельный вес£100г
Порядок оформления заказов
  JGX-1505FB / D 24 Z 25
Тип
Входное напряжение:
            D: 3...32VDC

Напряжение нагрузки:
            24: 48...240VAC
            38: 48...380VDC

Zero Cross Function:
            Z: Zero cross turn-on
            P: Non-zero cross turn-on

Ток нагрузки:
            10: 10А     15: 15А     20: 20А     25: 25А     40: 40А

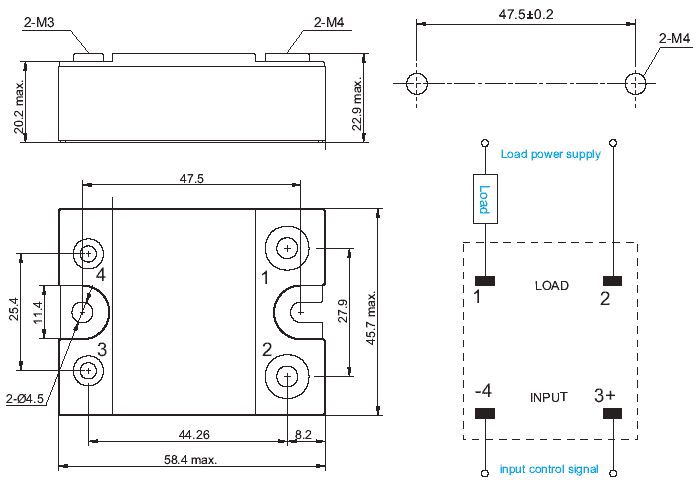

Габаритные размеры, коммутационная схема, монтажные отверствия

JGX-1505FB, Реле твердотельные

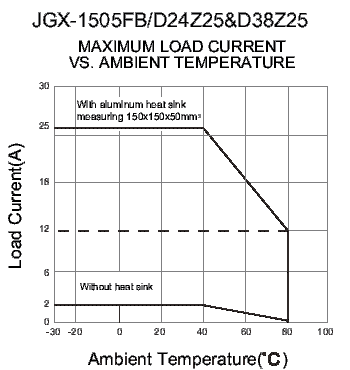

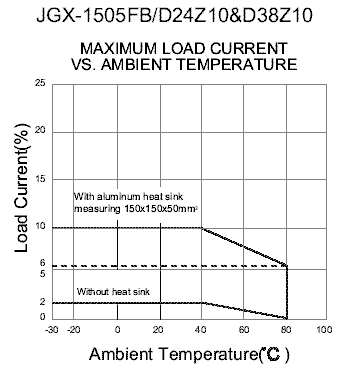

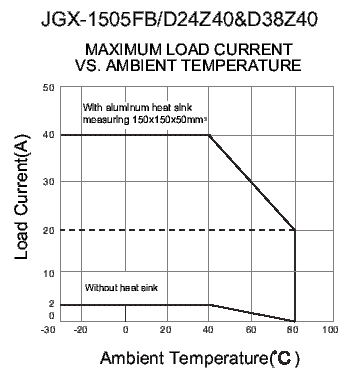

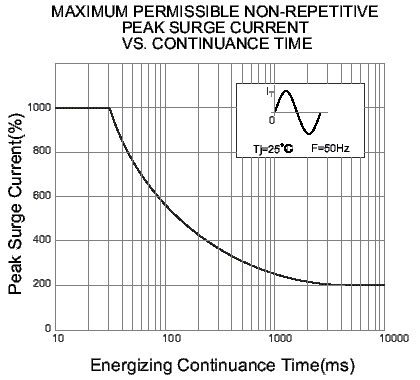

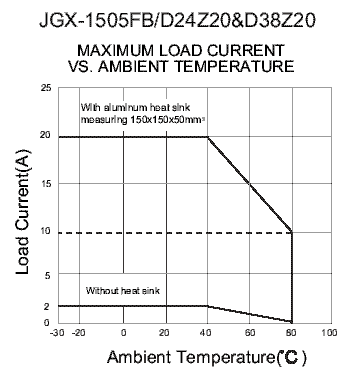

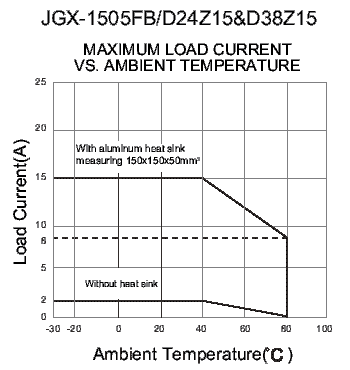

Характеристики
