Электромеханические реле (реле мощные)

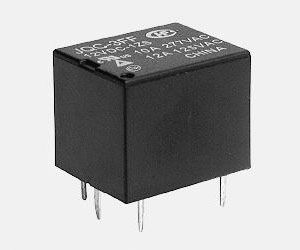

JQC-3FF
сверхминиатюрные реле высокой мощности

    Особенности:
  • конфигурация SPST-NO и SPDT
  • сверхминиатюрные, стандартные PCB устройства, низкая себестоимость
  • Гермитичность и водонепроницаемость
JQC-3FF, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)

Параметры
Схема расположения контактов 1A 1C
Первоначальное сопротивление контактов, макс. 100mW
(при 1А 6VDC)
Материал контактов серебрянный сплав
Максимально допустимая мощность включения или отключения контактов 10A 277VAC 7A 250VAC
10A 277VAC
Максимальное переключающее напряжение 277VAC/30VDC
Максимальный коммутируемый ток 15A 10A
Максимальная переключаемая мощность 2770VA 210Вт
Механический ресурс 1 x 107OPS
Электрический ресурс 1 x 105 OPS

Паспортные данные
UL 1 Form C10A 277VAC
10A 120VAC
1/2 HP 125/250VAC
1 Form A10A 277VAC
TV-5 120VAC
15A 125VAC
120VA C125VAC
1/2hp, 125VAC
TUV 1 Form C8A 250VAC
12 A125VAC cos phi=1
5A 250VAC cos phi=1
1 Form A10A 277VAC
12A 125VAC cos phi=1
5A 250VAC cos phi=1
Характеристики
Первоначальное сопротивление 1000 MW, 500VDC
Диэлектрическое сопротивление
       - между катушкой и контактами
       - между открытыми контактами
       - контактная группа
1500VAC, 1 мин.
750VAC, 1 мин.
2500VAC, 1 мин.
Время срабатывания (при номинальном напряжении) макс. 10мс
Время отпускания (при номинальном напряжении) макс. 5мс
Подъем температуры макс. 60°C
Ударопрочность
       - функциональный
       - разрушительный
98 м/с2 (10г)
980 м/с2 (100г)
Устойчивость к вибрациям 1,5мм, 10...55Гц
Влажность 35...85%RH
Температура окружающей среды -40...+85°C
Устройство PCB
Удельный вес ≈ 10г
Конструкция герметизированный IP67, негерметизированный

Катушка
Мощность катушки 0,36Вт 48В:0,51Вт
Параметры катушки
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 25°C)
Сопротивление катушки индуктивности,
W
53.800.56.570 ±10%
64.500.67.8100±10%
96.800.911.7225 ± 10%
129.001.215.6400 ± 10%
1813.51.823.4900 ± 10%
2418.02.431.21600± 10%
4836.04.862.44500 ± 10%
Порядок оформления заказов
  JQC-3FF / 012 1H S T F
Тип
Напряжение на катушке:
            5, 6, 9, 12, 18, 24, 48 VDC

Схема расположения контактов
            1H: 1 Form A (SPST-NO)
            1Z: 1 Form C (SPDT)

Конструкция
            S: герметизированный IP67
            Nil: негерметизированный

Материал контактов
            T: AgSnO2
            Nil: AgCdo

изоляционный материал
            F: класс F 155°C
            Nil: класс B 130°C
Габаритные размеры, коммутационная схема, топология печатной платы
JQC-3FF, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)
Характеристики
Максимальная переключаемая мощность
Долговечность
Изменение температуры катушки
