Электромеханические реле (реле мощные)

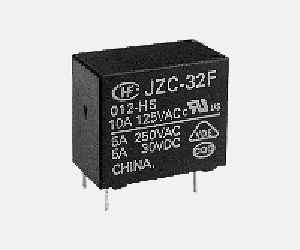

JZC-32F
сверхминиатюрные реле высокой мощности

    Особенности:
  • 5А, 10A переключатель мощности
  • конфигурация SPST-NO и SPDT
  • сверхминиатюрный, стандарт PCB
  • герметизированный IP67 и негерметизированный тип
JZC-32F, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)

Параметры
Схема расположения контактов 1A, 1C
Первоначальное сопротивление контактов, макс. 100mW
(при 1A / 24VDC)
Материал контактов посеребренные
Максимально допустимая мощность включения или отключения контактов
       - стандартные
       - чувствительные SPST-NO
       - стандартные SPDT
H:
5A 250VAC
5A 30VDC
10A 125VAC
HL:
3A 250VAC
3A 30VDC
HLQ:
8A 250VAC
3A 250VAC
3A 30VDC
Максимальное переключающее напряжение 250VAC/30VDC
Максимальный коммутируемый ток 10A
Максимальная переключаемая мощность 1250VA/150Вт
Механический ресурс 1 x 107OPS
Электрический ресурс 1 x 105 OPS

Паспортные данные
UL 1 вид A H:5A 250VAC/30VDC @70°C
10A 125VAC @70°C
1/10hp,125VAC @70°C
1/6hp,250VAC @70°C
10LRA/1.5FLA,120VAC @70°C
HL:3A 250VAC/30VDC@70°C
5A 125VAC@70°C
1 вид C 3A 250VAC/30VDC @70°C
VDE 1 вид A H: 5A 250VAC /30VDC @70°C
HL: 3A 250VAC /30VDC @70°C
1 вид C 3A 250VAC/30VDC @70°C
Характеристики
Первоначальное сопротивление 100 MW 500VDC
Диэлектрическое сопротивление
       - между катушкой и контактами
       - между открытыми контактами
2500VAC 1мин.
1000VAC 1мин.
Время срабатывания (при номинальном напряжении) макс. 8мс
Время отпускания (при номинальном напряжении) макс. 5мс
Температура окружающей среды
       - стандартные
       - высокомощные
-40...+70°C
-40...+60°C
Влажность 35...95%RH
Ударопрочность
       - функциональный
       - разрушительный
100 м/с2
1000 м/с2
Устойчивость к вибрациям 1,5мм, 10...55Гц
Устройство PCB
Удельный вес ≈ 6г
Конструкция герметизированный IP67, негерметизированный

Катушка
Мощность катушки стандартные: 0,45Вт
чувствительные: 0,2Вт
Параметры катушки (стандартный тип)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 25°C)
Сопротивление катушки индуктивности,
W
32.250.153.920 ± 10%
53.750.256.555 ± 10%
64.500.307.880 ± 10%
96.750.4511.7180 ± 10%
129.000.6015.6320 ± 10%
1813.50.902 3.4720 ± 10%
2418.01.2031.21280 ± 10%
4836.02.4062.45120 ± 10%
Чувствительные катушки (только SPST-NO тип)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 25°C)
Сопротивление катушки индуктивности,
W
32.250.154.545 ± 10%
53.750.257.5125 ± 10%
64.500.309.0180 ± 10%
96.750.4513.5400 ± 10%
129.000.6018.0720 ± 10%
1813.50.9027.01600 ± 10%
2418.01.2036.02800 ± 10%
Порядок оформления заказов
  JZC-32F / 012 H S L Q
Тип
Напряжение на катушке:
            3, 5, 6, 9, 12, 18, 24, 48 VDC

Схема расположения контактов
            H: 1 вид A
            Z: 1 вид C

Конструкция
            S: герметизированный IP67
            Nil: негерметизированный

Мощность катушки
            L: чувствительный (только SPST-NO)
            Nil: стандартный

Контакты
            Q: высокомощныймощный (только SPST-NO тип)
             Nil: стандартный
Габаритные размеры, коммутационная схема, топология печатной платы
JZC-32F, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)
Характеристики
Максимальная переключаемая мощность
Долговечность
Изменение температуры катушки
