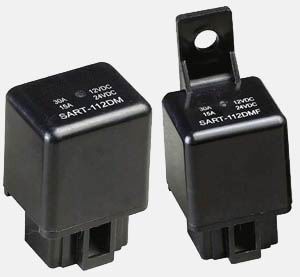

Электромеханические реле (автомобильное реле)

SART
автомобильное реле

    Особенности:
  • Малые размеры и удельный вес.
  • Устойчивость к повышенным температурам.
    Применение:
  • В моторолерах, мопедах
  • В компресорных установках, и приборах для конденционирования воздуха
SART, автомобильное реле, Электромеханические реле (автомобильное реле)

  Спецификация

  Контакты
  Монтаж 1a
  Материал крнтактов посеребренные
  Контактное сопротивление
  (при падении напряжения 6V 1A)

50мWмакс.

  Нагрузка
    (нагрузка двигателем)
30A 14VDC
15A 28VDC
  Макс. коммутируемый ток 30A
  Макс. коммутируемая мощность 420Вт
  Обратный ток 150A
(0.1сек. или меньше)
  Срок службы (мин. ope)
    Механич. (при 120 cpm)
    Электрич. (при 20 cpm)

1x107
1x105
  Катушка
  Номинальная рабочая мощность 1.44Вт
  Свойства
  Время срабатывания 10 мс.макс..
  Время отпускания   5 мс.макс..
  Влажность 45...85% RH
  Начальное напряжение пробоя
    Между катушкой и контактами
    Между открытыми контактами

750VAC (50/60Гц)
при 1 мин.
750VAC (50/60Гц)
при 1 мин.
  Сопротивление изоляции 100MWмин. (500 VDC)
  Температура окружающей среды -40...+85°C
  Ударопрочность  Конструктивная    10Gмин.
 Разрушение 100Gмин.
  Сопротивление колебаниям  Конструктивная  10...55 Гц
 размах амплитуды 1.5мм
 Разрушение 10...55 Гц
 размах амплитуды 1.5мм
  Удельный вес ≈ 28 г

  Параметры катушки (при 20°C)

Номиналньное
напряжение
(VDC)
Напряжение срабытывания
VDC (макс.)
Напряжение отпускания
VDC (мин.)
Сопротивление катушки индуктивности
(W)±10%
Потребляемая мощность
(Вт)
Макс. допустимое напряжение
 5
 6
 9
12
15
18
24
  3.5
  4.2
  6.3
  8.4
10.5
12.6
16.8
0.5
0.6
0.9
1.2
1.5
1.8
2.4
17.4
25
56.2
100
156
225
400
1.44 150%
от номинального напряжения

  Порядок оформления заказов

    SART 1 12 D M F
Тип
Number of pole: 1: 1 pole
Напряжение на катушке: 5, 6, 9, 12, 15, 18, 24 VDC
Чувствительность катушки: D: 1.44Вт
Схема расположения контактов: M: 1 Form A
Разъм: F: Flange case type

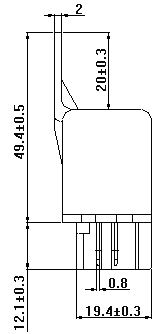

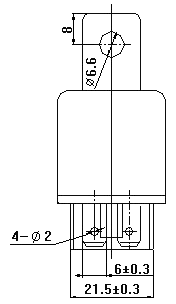

  Габаритные размеры, коммутационная схема, топология печатной платы (в мм)

  SART-XXXDMF

SART, автомобильное реле, Электромеханические реле (автомобильное реле) SART, автомобильное реле, Электромеханические реле (автомобильное реле)

SART, автомобильное реле, Электромеханические реле (автомобильное реле)

  SART-XXXDM

SART, автомобильное реле, Электромеханические реле (автомобильное реле) SART, автомобильное реле, Электромеханические реле (автомобильное реле)

  SART-1XXD

SART, автомобильное реле, Электромеханические реле (автомобильное реле)
