Резисторы переменные (потенциометры) роторного типа 14 мм

R1412G-_A_-

Система обозначений >>

R1412G-_A_-, Потенциометры роторного типа 14 мм, Резисторы переменные (потенциометры) роторного типа 14 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 2 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность 0,05 Вт
Максимальное рабочее напряжение  50 V AC / 20 V DC
Характеристики регулирования A,B,C,MN
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Шум при регулировании Менее чем 100 мВ
Сопротивление изоляции Более чем 100 MОм при 250 V DC
Погрешность для регулятора громкости: -40~0 dB <= 3dB
для регулятора тембра: от центра dB <= 3dB

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения 20-200 гс•см
Сила упора 4-5 кгс•см
Сила нажатия-выталкивания 5 кгс макс.

Ресурс: 10000 циклов
R1412G-_A_-, Потенциометры роторного типа 14 мм, Резисторы переменные (потенциометры) роторного типа 14 мм

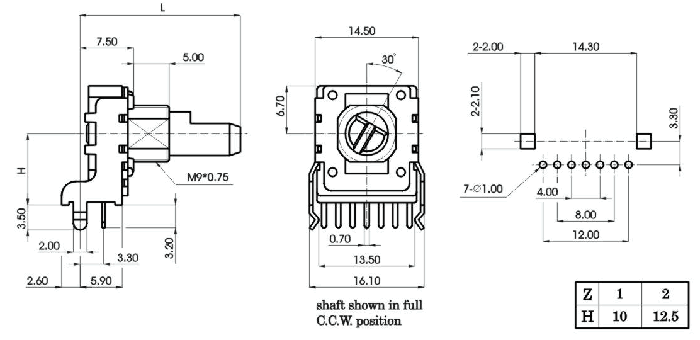

Варианты исполнения валов

Без втулки

Горизонтальный тип



Вертикальный тип

F-тип

X A B J C K D L E M
L 15 20 22,5 25 27,5 30 32,5 35 37,5
F 4,5 7 7 12 12 12 12 12 12



Со втулкой

Горизонтальный тип



Вертикальный тип

KQ-тип
X 7
L 22,5
T 12
F-тип
X B J C K D L E M
L 20 22,5 25 27,5 30 32,5 35 37,5
F 7 7 12 12 12 12 12 12



Схема принципиальная

G
H
Y
