Резисторы переменные (потенциометры) роторного типа 16 мм

R1610P-_A1-

Система обозначений >>

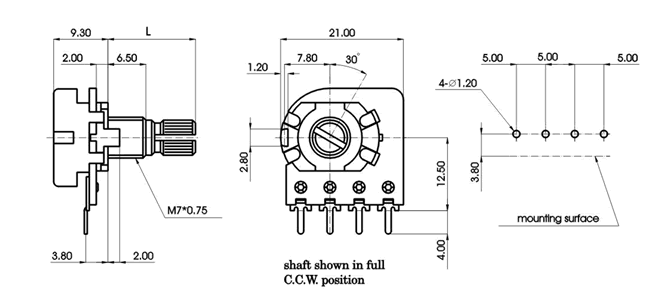

R1610P-_A1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 2 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность для характеристики B: 0,125 Вт
для остальных характеристик: 0,06 Вт
Максимальное рабочее напряжение  для характеристики B: 200 В
для остальных характеристик: 150 В
Характеристики регулирования A,B,C,D
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 100 MОм при 500 V DC
Погрешность -40~0 dB <= 3 dB
(-60~0 dB <= 1,5 dB)

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения 20-200 гс•см
Сила упора 7 кгс•см
Сила нажатия-выталкивания 7 кгс макс.
Щелчок щелчок в центре, 11/21/31/41 фиксатор

Ресурс: 15000 циклов
R1610P-_A1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм



Варианты исполнения валов

F-тип
X A B C D G
L 15 20 25 30 12
F 7 12 12 12 4
S-тип
X P Q R S T U
L 10 15 20 25 30 40
KQ-тип
X 0 1 2 7 8 3 4 5
L 10 12 15 17 18 20 25 30
T 2,3 3,5 6 7 8 9,9 12,1 12
M 0,3 0,5 1 1,5 1,5 1,5 2 2



Схема принципиальная

N R P G T K
