Потенциометры движкового типа 12,5 мм

S4520S-xyz-

Система обозначений >>

S4520S-xyz-, Потенциометры движкового типа 12,5 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 кОм - 2 МОм
Допуск ±20%
при более чем 1 МОм ± 30%
Характеристики регулирования A,B,C,D,K,W
Сопротивление изоляции 100 MОм мин. при 250 V DC
Пробойное напряжение 1 минута при 300 V AC
Номинальная мощность
(Вт)
Характеристика Перемещение (мм)
45 60
B Одиночный 0,25 0,5
Двойной 0,125 0,25
Кроме B Одиночный 0,125 0,25
Двойной 0,06 0,125

Максимальное
рабочее напряжение
 (V AC)
Характеристика Перемещение (мм)
45 60
B 350 500
Кроме B 250 350

Остаточное
сопротивление
Диапазон
сопротивлений
10
кОм
50
кОм
100
кОм
200
кОм
500
кОм
1
МОм
Между контактами
1-2
10
Ом
10
Ом
10
Ом
20
Ом
20
Ом
20
Ом
Между контактами
2-3
10
Ом
10
Ом
20
Ом
20
Ом
50
Ом
50
Ом

Погрешность -40~0 dB <= 3dB

Физические:

Рабочее усилие

20-200 кгс
Усилие упора 5 кгс
Сила нажатия-выталкивания 3 кгс макс.
Усилие щелчка 30-250 кгс
Отклонение рычага 0,5 макс. (одна сторона)

Ресурс: 15000 циклов

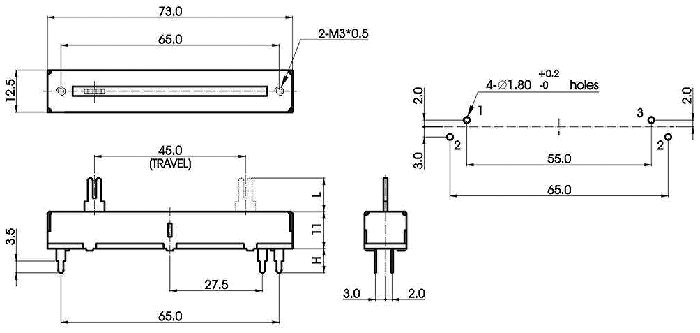

S4520S-xyz-, Потенциометры движкового типа 12,5 мм



Тип контактов

Y Размеры Высота
A
Z 1 2
H 7,0 8,5
B
Z 1
H 7,0



Тип рычага

Тип Размеры Высота
CH
X 1 3 4
L 10 15 20
F 7 10 10
M 6 7 7
C
X F A B C D E
L 8,5 10 15 20 25 27
F 5 5 10 10 10 10
C5
X H I
L 8,5 10
F 7 10
W 4 5
BH
X L M
L 15 20
B
X P Q R J S
L 7 8 10 15 25
AH
X T U
L 16 20
M 11 12
F 11 10
D
X W X Y Z
L 10 15 20 25
F 5 10 10 10
F4
X 8
L 10
