Резисторы

Резисторы SMD (для поверхностного монтажа)

Номиналы и буквенно-цифровая маркировка резисторов

SMD (ЧИП) резисторы


ЧИП резисторы, поставляемые со склада и под заказ
(Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по ссылкам ниже):

Резисторы SMD (Резисторы ЧИП для поверхностного монтажа) (все):
Код
категории
Категория Таблицы поставляемых стандартных номиналов резисторов SMD
5800 RC0201 1% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 0201 1%
5801 RC0201 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 0201 5%
706 RC0402 1% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 0402 1%
709 RC0402 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 0402 5%
707 RC0603 1% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 0603 1%
710 RC0603 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 0603 5%
708 RC0805 1% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 0805 1%
711 RC0805 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 0805 5%
712 RC1206 1% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 1206 1%
713 RC1206 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 1206 5%
714 RC1210 1% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 1210 1%
715 RC1210 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 1210 5%
2229 RC1812 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 1812 5%
918 RC2010 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 2010 5%
716 RC2512 1% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 2512 1%
717 RC2512 5% резисторы SMD Таблица поставляемых стандартных номиналов резисторов SMD типоразмера 2512 5%

Толстопленочные и тонкопленочные резисторы

Пленочные резисторы стали популярны в 70-х годах прошлого века, как и большинство SMD (устройства для поверхностного монтажа) резисторов этого типа. Толстопленочный резистивный элемент в 1000 раз толще, чем тонкопленочный, но принципиальная разница в том, как пленка наносится на цилиндр (для аксиальных резисторов) или поверхность (для SMD резисторов).

Тонкопленочные резисторы производятся методом вакуумного напыления резистивного материала на изолирующую подложку. Затем пленка наносится по способу изготовления печатных плат. Основные этапы производства:

- скрайбирование (только для 0201)
- нанесение нижнего контактного слоя
- формирование защитной маски из фоторезиста
- напыление резистивного слоя
- снятие маски и вжигание резистивного слоя
- формирование защитной маски из фоторезиста
- напыление контактного слоя
- снятие маски
- подгонка
- нанесение и вжигание первого защитного слоя
- нанесение и вжигание второго защитного слоя
- маркировка
- сушка маркировки
- ломка на ряды
- нанесение торцевых контактов
- ломка на чипы
- гальваническое осаждение металла на контактные площадки
- электропроверка и упаковка

Пленочные резисторы изготавливаются с использованием маски и трафаретов печатных процессов.

Поскольку временем, в течение которого производится напыление, можно управлять, толщину тонкой пленки можно точно контролировать. Типы применяемых материалов, как правило, также различные. Они  состоят из одной или нескольких керамических (металлокерамических) проводников, таких как нитрид тантала (TaN), оксид рутения (RuO2), оксид свинца (PbO), рутенат висмута (Bi2Ru2O7), никель-хром (NiCr), или висмут иридия (Bi2Ir2O7).

Сопротивление тонких и толстых резисторов после изготовления не является высокоточным, они подгоняются до точного значения абразивными методами или лазерной подгонкой. Тонкопленочные резисторы, как правило, указаны с допуском 0,1; 0,2; 0,5 или 1%, и с температурными коэффициентами от 5 до 25 ppm/K. Они также имеют более низкий уровень шума, на уровне 10-100 раз меньше, чем толстопленочные резисторы.

Пленочные резисторы могут использовать те же проводящие керамики, но они смешиваются из спеченного (порошкового) стекла и жидкости-носителя так, что композиция может быть пригодна для трафаретной печати. Эту композицию из стекла и керамического (металлокерамический) материала затем запекают в печи при температуре около 850°C.

Толстопленочные резисторы в начале их производства в 70-х годах прошлого века имели допуск 5%. С тех пор в течение последних нескольких десятилетий стандартные допуски улучшились до 1%. Температурные коэффициенты пленочных резисторов высокие, как правило, ± 200 или ± 250 ppm/K. Изменение температуры может изменить сопротивление на 1%.

Тонкопленочные резисторы, как правило, гораздо дороже, чем толстопленочные резисторы. Например, SMD тонкопленочные резисторы, с 0,5% допуском, и с температурным коэффициентом 25 ppm/K (при покупке полной катушки), примерно в два раза дороже, чем 1% толстопленочные резисторы с температурным коэффициентом 250 ppm/K





Особенности:



  • Долговременная стабильность

  • Диапазон сопротивлений от 0,1 Ом до 100 МОм

  • Наиболее распространенные допуски сопротивлений: ±1%; ±5%

  • Резисторы с допусками ±1% и ±5% поставляются с нашего склада в Москве или со склада зарубежной фабрики от упаковки. Срок поставки со склада в Москве - в течение 1-3 дней после оплаты заказа. Срок поставки со склада фабрики - 2-4 РАБОЧИХ недели при наличии.

    Резисторы с другими допусками могут быть поставлены с фабрики при заказах от 50000 штук со сроком поставки от 5 недель.

 Резисторы для поверхностного монтажа

Характеристики:



Характеристика

Спецификация

Метод тестирования

Диапазон рабочих температур

-55...+125°С



Кратковременная перегрузка

±(1%+0,05 Ом)

2,5 номинальных напряжения в течение 5 секунд

Долговечность при полной нагрузке
во влажности

±(3%+0.1 Ом)

Номинальное напряжение: 1,5 часа включено,
1,5 часа выключено при 40°С и 95% влажности
в течение 1000 часов

Долговечность при полной нагрузке

Номинальное напряжение: 1,5 часа включено,
1,5 часа выключено при 70°С в течение
1000 часов

Температурное циклирование

±(1%+0,05 Ом)

-55...+125°С в течение 5 циклов

Температурный коэффициент

±1% --> 100 ppm/oC
±5% --> 200 ppm/oC

Тестовая температура: 100 °C

Пригодность к пайке

При покрытии 95 %

+235°С в течение 5 секунд

Термостойкость при пайке

±(1%+0,05 Ом)

+350°С в течение 3,5 секунд



Система обозначений:



RES - 0805 103 J (±5%) T
1 2 3 4 5

1. Серия SMD резисторов

2. Габариты и номинальная мощность (см. Спецификация ниже)

3. Сопротивление (см. Допуски и ряды резисторов)

4. Допуск (см. Допуски и ряды резисторов)

5. Упаковка: T: в ленте на ролике

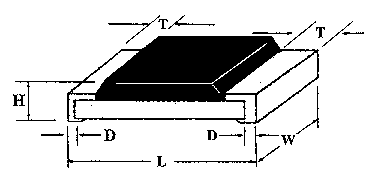

Размеры, мм:



Резисторы для поверхностного монтажа



Тип 0402 0603 0805 1206 1210 2010 2512
L 1,0±0,1 1,6±0,1 2,0±0,15 3,1±0,1 3,1±0,1 5,0±0,15 6,4±0,2
W 0,5±0,15 0,8±0,15 1,25±0,15 1,6±0,15 2,6±0,15 2,5±0,15 3,2±0,15
H 0,35±0,1 0,45±0,1 0,55±0,1 0,55±0,1 0,55±0,1 0,55±0,1 0,55±0,1
T 0,2±0,2 0,3±0,2 0,4±0,2 0,5±0,2 0,5±0,2 1,0±0,2 1,3±0,2
D 0,25±0,2 0,3±0,2 0,4±0,2 0,5±0,25 0,5±0,25 0,5±0,2 0,6±0,2





Допуски и ряды

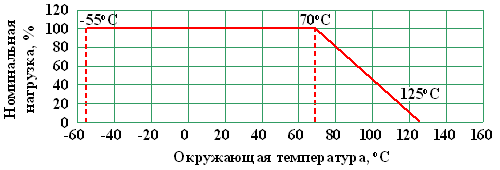

График ограничения мощности:





Спецификация:



Тип

0402

0603

0805

1206

1210

2010

2512

Номинальная мощность, Вт

1/16W

1/10W

1/8W

1/4W

1/3W

1/2W

1W

Диапазон сопротивлений

±1%

100 Ом…100 кОм

10 Ом…1 МОм

±5%

10 Ом…1 МОм

1 Ом…10 МОм

Макс. рабочее напряжение, В

50

150

200

Макс. напряжение перегрузки, В

100

300

400

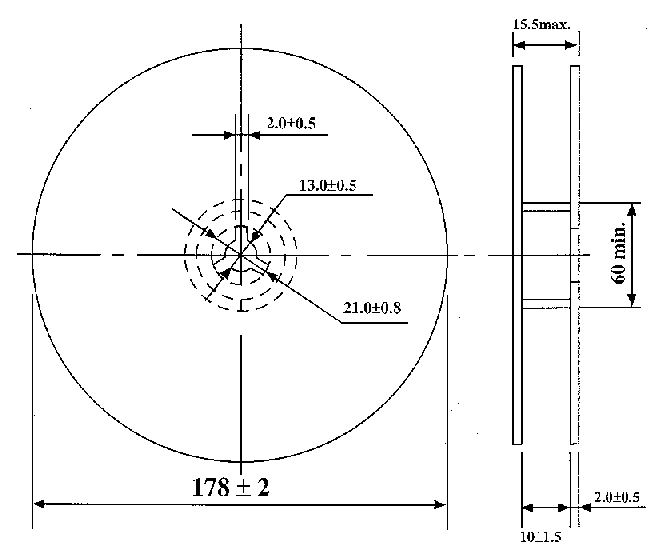

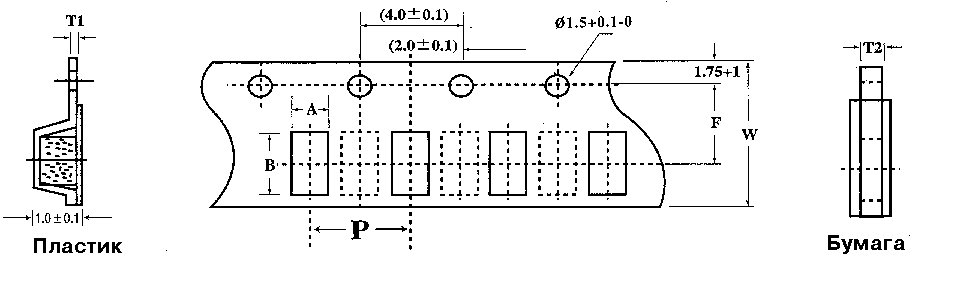

Упаковка на ленте:



Тип A B W F Tl T2 P
0402 0,65±0,1 1,15±0,1 8,0±0,2 3,5±0,05 - 0,45±0,1 4,0±0,05
0603 1,10±0,1 1,9±0,1 8,0±0,2 3,5±0,05 - 0,6±0,1 4,0±0,05
0805 1,65±0,2 2,4±0,2 8,0±0,2 3,5±0,05 - 0,75±0,1 4,0±0,05
1206 2,0±0,2 3,6±0,2 8,0±0,2 3,5±0,05 - 0,75±0,1 4,0±0,05
1210 2,8±0,2 3,5±0,2 8,0±0,2 3,5±0,05 - 0,75±0,1 4,0±0,05
2010 2,9±0,2 5,4±0,2 12,0±0,1 5,5±0,5 0,2±0,05 - 4,0±0,05
2512 3,6±0,2 6,9±0,2 12,0±0,1 5,5±0,5 0,2±0,05 - 4,0±0,05
