Резисторы

JUMPER перемычки

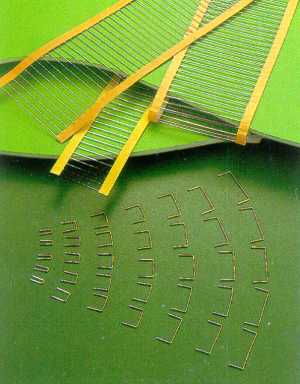

Перемычки

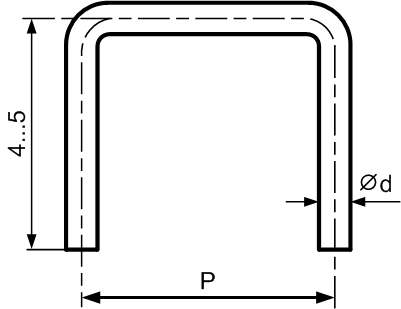

JUMPER - 10,0 - 0,6 T52
1   2   3 4

1) серия
2) P шаг мажду выводами, мм
3) d диаметр проволоки, мм
4) T52 упаковка на ленте (прямых перемычек)
     [ ] (пусто) - упаковка в пакете насыпью


Предназначены для уменьшения числа слоев печатной платы

Материал: медь луженая

2207BR-XXG серия, розетка прямая двухрядная с боковым входом на плату для монтажа в отверстия, шаг 2,00 x 2,00 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,00 x 2,00

d
0,6;   0,8;   1,0
P
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
30,0
35,0
40,0
45,0
50,0




Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара

код
товара
марка Размеры, мм
P
d
118540 JUMPER-2,5-0,6 2,5 0,6
118555 JUMPER-2,5-0,8 2,5 0,8
118541 JUMPER-5-0,6 5,0 0,6
118556 JUMPER-5-0,8 5,0 0,8
118570 JUMPER-5-1,0 5,0 1,0
118542 JUMPER-7,5-0,6 7,5 0,6
118557 JUMPER-7,5-0,8 7,5 0,8
118571 JUMPER-7,5-1,0 7,5 1,0
118543 JUMPER-10-0,6 10,0 0,6
118558 JUMPER-10-0,8 10,0 0,8
118572 JUMPER-10-1,0 10,0 1,0
118544 JUMPER-12,5-0,6 12,5 0,6
118559 JUMPER-12,5-0,8 12,5 0,8
118573 JUMPER-12,5-1,0 12,5 1,0
118545 JUMPER-15-0,6 15,0 0,6
118560 JUMPER-15-0,8 15,0 0,8
118574 JUMPER-15-1,0 15,0 1,0
118546 JUMPER-17,5-0,6 17,5 0,6
118561 JUMPER-17,5-0,8 17,5 0,8
118575 JUMPER-17,5-1,0 17,5 1,0
118547 JUMPER-20-0,6 20,0 0,6
118562 JUMPER-20-0,8 20,0 0,8

код
товара
марка Размеры, мм
P
d
118576 JUMPER-20-1,0 20,0 1,0
118548 JUMPER-22,5-0,6 22,5 0,6
118563 JUMPER-22,5-0,8 22,5 0,8
118577 JUMPER-22,5-1,0 22,5 1,0
118549 JUMPER-25-0,6 25,0 0,6
118564 JUMPER-25-0,8 25,0 0,8
118578 JUMPER-25-1,0 25,0 1,0
118550 JUMPER-30-0,6 30,0 0,6
118565 JUMPER-30-0,8 30,0 0,8
118579 JUMPER-30-1,0 30,0 1,0
118551 JUMPER-35-0,6 35,0 0,6
118566 JUMPER-35-0,8 35,0 0,8
118580 JUMPER-35-1,0 35,0 1,0
118552 JUMPER-40-0,6 40,0 0,6
118567 JUMPER-40-0,8 40,0 0,8
118581 JUMPER-40-1,0 40,0 1,0
118553 JUMPER-45-0,6 45,0 0,6
118568 JUMPER-45-0,8 45,0 0,8
118582 JUMPER-45-1,0 45,0 1,0
118554 JUMPER-50-0,6 50,0 0,6
118569 JUMPER-50-0,8 50,0 0,8
118583 JUMPER-50-1,0 50,0 1,0

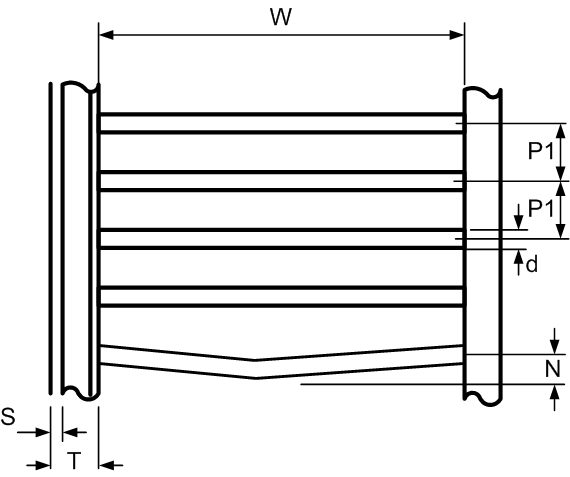

Упаковка на ленте



Перемычки



Стиль
Размеры, мм
W±1
P1±1
T±1
d±0,04
N (макс.)
S (макс.)
T52
52,0
5,0
6,0
0,6
1,0
0,5
0,8
1,0
T26
26,0
0,6
0,8
1,0
