Переключатели типа DIP

DPL серия

Серия DPL, Переключатели типа DIP
Спецификация:

Параметры контактов:
   коммутируемых: 25 мА при 24В пост.
   некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 400 г.
Ход: 30°
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+70 °С
Температура хранения: -40...+85 °С

Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара

Код товара
Марка
Аналог
кол-во позиций
Размеры, мм
Упаковка, шт.
A
B
11451 DPL-02 SWD3-2 2 6,44 2,54 65
11450 DPL-03 SWD3-3 3 9,18 5,08 49
11449 DPL-04 SWD3-4 4 11,72 7,62 39
11448 DPL-05 SWD3-5 5 14,26 10,16 32
18492 DPL-06 SWD3-6 6 16,80 12,70 27
11446 DPL-07 SWD3-7 7 19,34 15,24 24
11445 DPL-08 SWD3-8 8 21,88 17,78 21
11443 DPL-09 SWD3-9 9 24,42 20,32 19
88248 DPL-10 SWD3-10 10 26,96 22,86 17
11424 DPL-12 SWD3-12 12 32,04 27,94 14

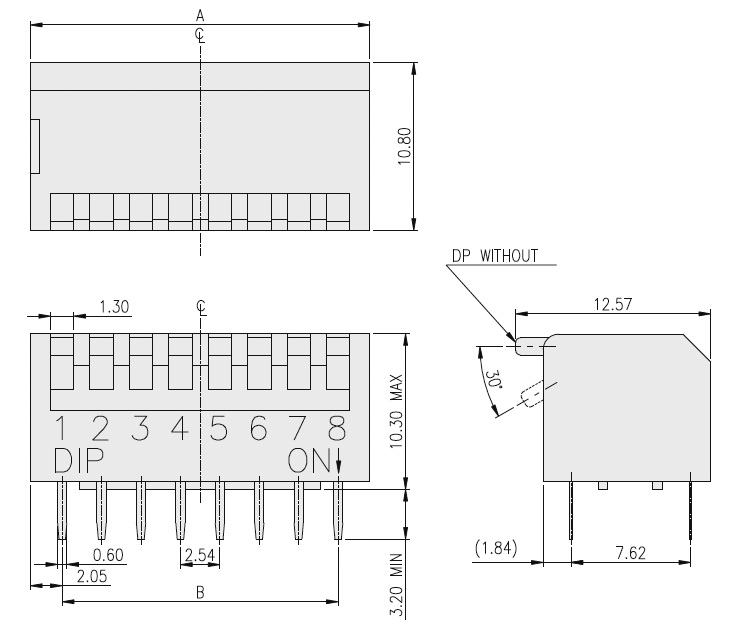

Размеры в мм

Серия DPL, Переключатели типа DIP

Отверстия в плате

Серия DPL, Переключатели типа DIP





Система обозначений:

DP L - 02 R - N - T - V - [ ]
1 2   3 4   5   6   7   8

1 Тип контактов:
DP: тип "Пианино"
2 Тип толкателей:
[ ]: короткие толкатели
L: длинные толкатели
3 Количество узлов (тумблеров):
01: 1 тумблер (минимум)
02: 2 тумблера
03: 3 тумблера
04: 4 тумблера
05: 5 тумблеров
06: 6 тумблеров
07: 7 тумблеров
08: 8 тумблеров
09: 9 тумблеров
10: 10 тумблеров
12: 12 тумблеров (максимум)
4 Цвет корпуса:
[ ] (Red): красный ( по умолчанию)
BU (Blue): синий
K (Black): чёрный
5 Функции:
[ ]: нажатие вниз ON
U: нажатие вниз OFF
6 Изоляция:
[ ]: без изоляции
T: изоляция сверху (плёнка)
7 Экология:
V: соответствие RoHS (бессвинцовый)
Q: безгалогеновый (только для черного цвета)
8 Упаковка:
[ ]: в пеналах
