Переключатели

Переключатели лепестковые (LEAF switches)


Спецификация

Параметры: 1A / 30В пост.
Сопротивление изоляции: >100 МОм при 125В пост.
Диэлектрическая стойкость: 125В перем. в течение 1 мин.
Сопротивление контактов: <50 мОм
Температура пайки: 250°С макс. в течение 3 с.
Механический ресурс: 300 000 циклов
Электрический ресурс: 40 000 циклов
Рабочая температура: от -20°С до +70°С
Влажность: <85 % RH
Сила нажатия: 100 г макс.



Схема
:

Система обозначений:

LM 1 - 01 N - 2 - 40
1 2   3 4   5   6

1 Модель
2 Параметры:
1: 1A 30В пост.
3 Рычаг:
1-10
4 Выводы:
N
5 Дополнительно:
[ ]: стандарт, 3 вывода
1: специальный рычаг
2: 2 вывода
6 Сила нажатия:
До 100 г

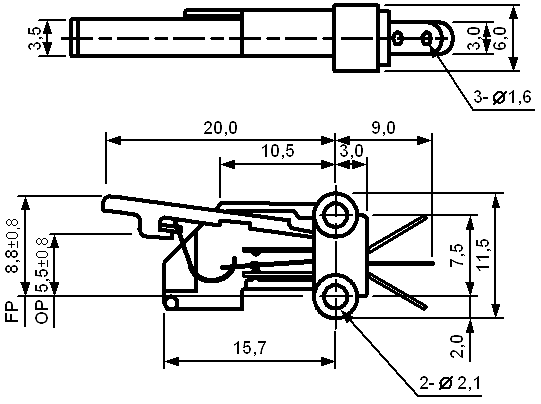

LM1-01N
LM1-01N, Лепестковые переключатели
чертеж

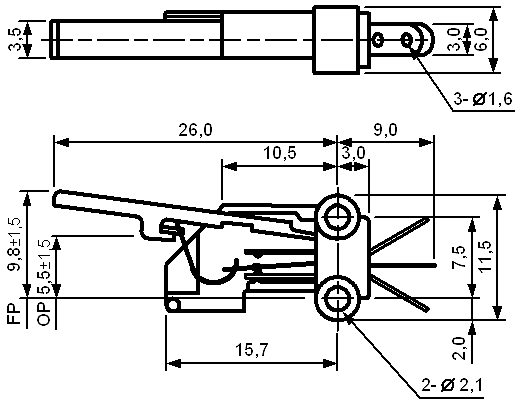

LM1-02N
LM1-02N, Лепестковые переключатели
чертеж

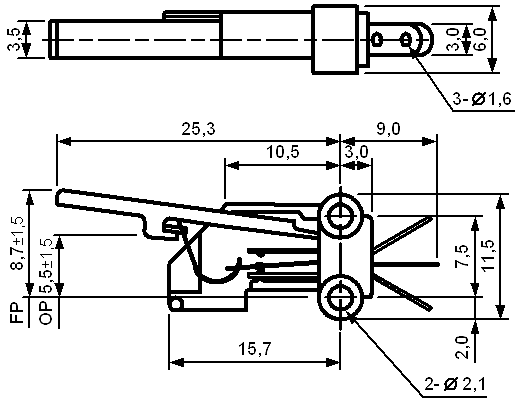

LM1-03N1
LM1-03N1, Лепестковые переключатели
чертеж

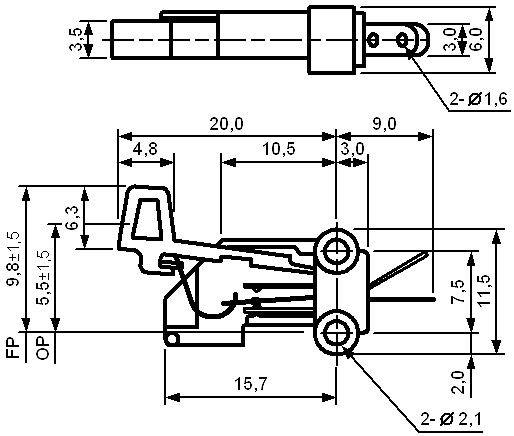

LM1-04N2
LM1-04N2, Лепестковые переключатели
чертеж

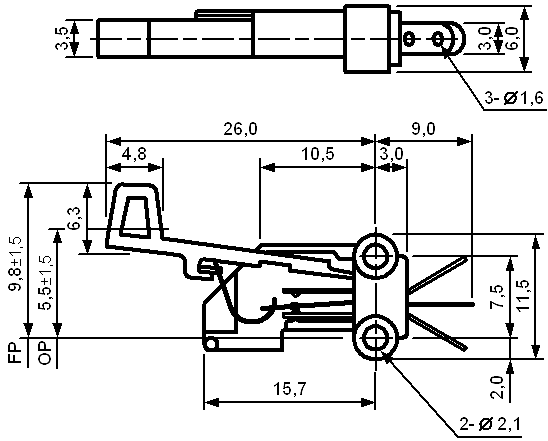

LM1-05N
LM1-05N, Лепестковые переключатели
чертеж

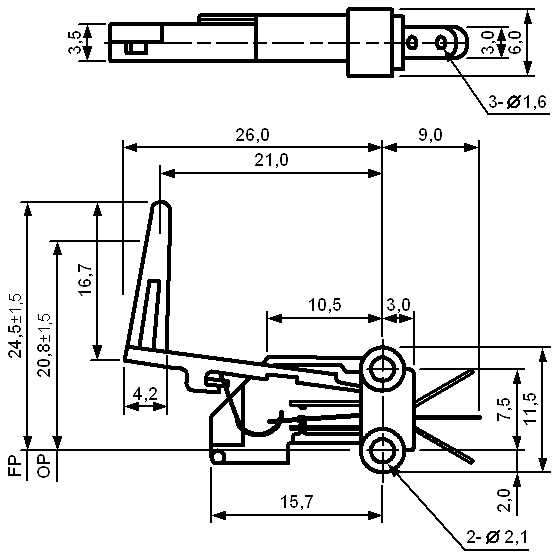

LM1-06N
LM1-06N, Лепестковые переключатели
чертеж

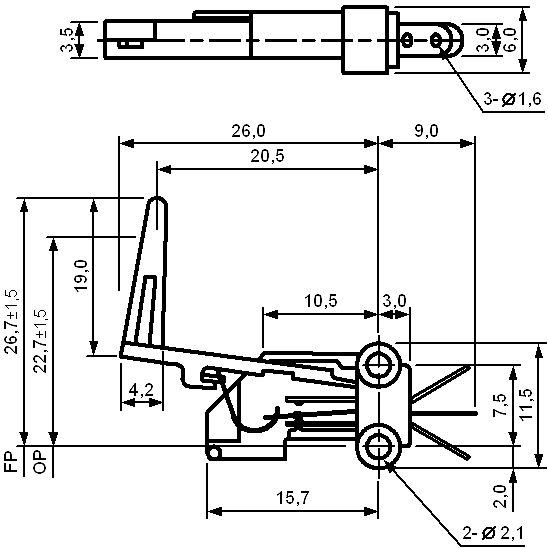

LM1-07N
LM1-07N, Лепестковые переключатели
чертеж

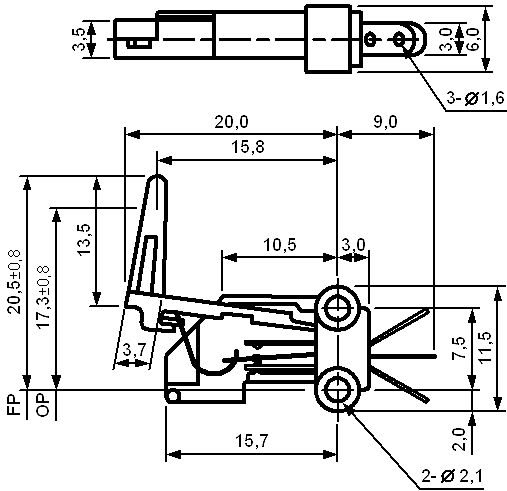

LM1-08N
LM1-08N, Лепестковые переключатели
чертеж

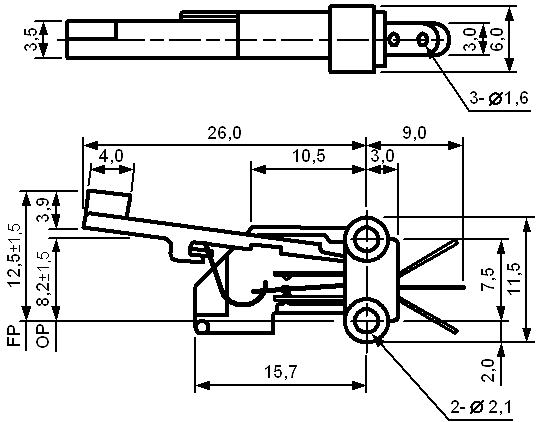

LM1-10N
LM1-10N, Лепестковые переключатели
чертеж

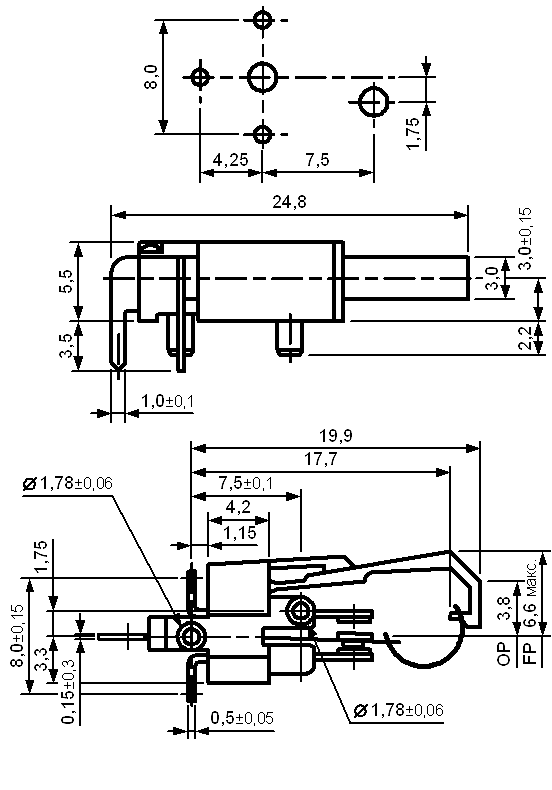

LS6-P
LS6-P Лепестковые переключатели
3А 250В перем.
6А 125В перем.
