Кнопочные переключатели (PUSH)

ES40-P серия
Герметичные сверхминиатюрные кнопочные переключатели (PUSH)


ES40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
Особенности

1. Герметичная конструкция - внутреннее уплотнительное кольцо толкателя и герметизация выводов эпоксидной смолой
2. Класс защиты IP67

Спецификация:

Параметры контактов: 0,4 VA max при 20 V AC или DC
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост., 100мА
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Degree of protection: IP67
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус и втулка: стеклонаполенный нейлон 6/6, огнезащитный термостабилизированный (UL94V-0)
Толкатель: стеклонаполенный нейлон или стеклонаполенный полиэстр (UL94V-0) с внутренним уплотнительным кольцом
Контакты и выводы: медный сплав, серебрение
Крепежная пластина: медный сплав, лужение оловом
Герметизация выводов: эпоксидная смола


Прямой тип
Система обозначений (A) >>

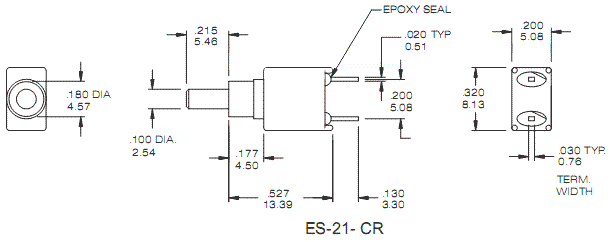

ES-21-CR ES-21-CR, ES40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж
SPST
ES-21 Off Mom
Контакты open 1-2

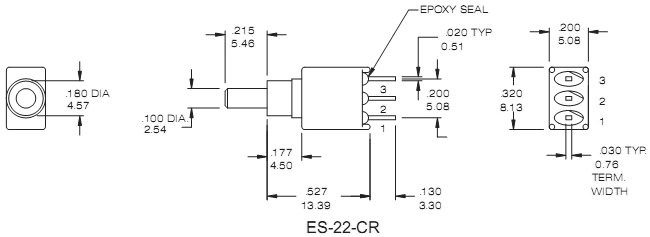

ES-22-CR ES-22-CR, ES40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж
SPDT
ES-22 On Mom
Контакты 2-1 2-3

Угловой тип
Система обозначений (B) >>

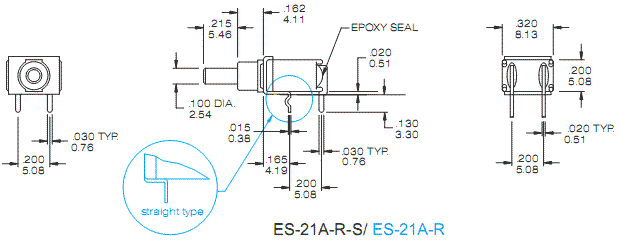

ES-21A-R-S /
ES-21A-R
ES-21A-R, ES40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж
SPDT
ES-21A Off Mom
Контакты open 1-2

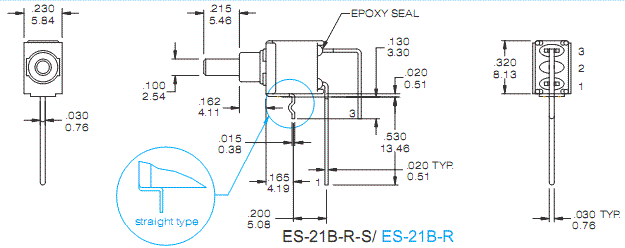

ES-21B-R-S /
ES-21B-R
ES-21B-R, ES40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж
SPDT
ES-21B Off Mom
Контакты open 1-2

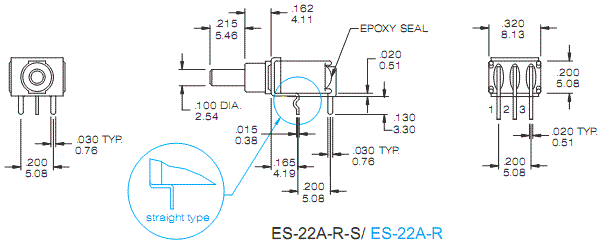

ES-22A-R-S /
ES-22A-R
ES-22A-R, ES40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж
SPDT
ES-22A On Mom
Контакты 2-1 2-3

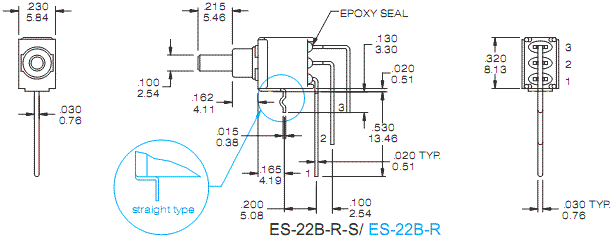

ES-22B-R-S /
ES-22B-R
ES-22B-R, ES40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж
SPDT
ES-22B Off Mom
Контакты 2-1 2-3

Кронштейны (A5S, A5) для прямого типа
Система обозначений (A) >>

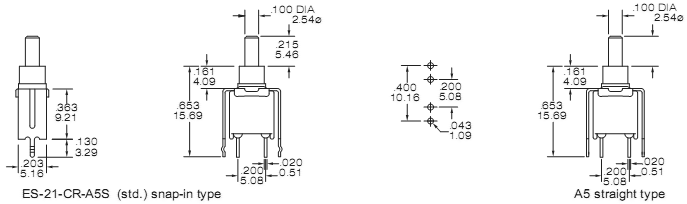

A5S A5S, ES40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches ES-21 чертеж

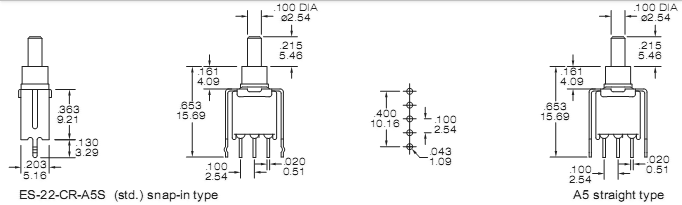

ES-22 чертеж
