Кнопочные переключатели (PUSH)

MP86 серия
Кнопочные переключатели (PUSH)

MP86 серия, Переключатели кнопочные (Push)

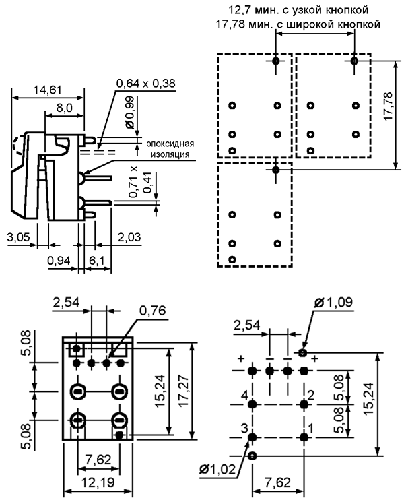

чертеж
Спецификация:

Контакты, выводы: позолоченные
Параметры: 50 мА 24В пост. (минимальный ток 1 мкА)
Начальное сопротивление контактов: 20 мОм (перем. 200 мкВ, 5мА)
Электрическая прочность диэлектрика:
   250 В перем. в течение 1 минуты (кроме выводов светодиода)
Сопротивление изоляции: >100 МОм (при 250В перем.)
Электрический ресурс: 200 000 циклов (при номинальном напряжении и токе)
Статическая емкость: <1.5 пФ (при 1 МГц)
Сопротивление удару: 30G (по 3 осям координат 3 раза в каждом направлении)
Рабочая температура: от -25°С до +70°С
Система обозначений:

EX:MP86 + CA2 + W + 1 + 3
1   2   3   4   5

1 Модель
2 Тип кнопки:
Цветные кнопки:



Прозрачные кнопки:
3 Цвет кнопки:
R (Red): красный
Y (Yellow): желтый
GN (Green): зеленый
BU (Blue): синий
O (Orange): оранжевый
W (White): белый
B (Black): черный
G (Grey): серый
BR (Brown): коричневый
4 Левый светодиод:
1: красный
2: желтый
3: зеленый
4 Правый светодиод:
1: красный
2: желтый
3: зеленый
