Кнопочные переключатели (PUSH)

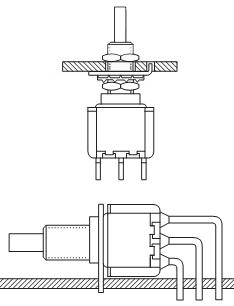

T80-P серия
Кнопочные переключатели (PUSH)

T80-P серия, Кнопочные переключатели (PUSH)
Спецификация:

Параметры контактов: 1A при 120 V AC или 28V DC
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост., 100мА
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1000В RMS (на уровне моря)
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: диаллилфталат (DAP)
Толкатель: стеклонаполненный нейлон или стеклонаполненный полиэстр
Ручка: медный сплав, никелерованный
Кожух: Сталь
Контакты и выводы: медный сплав, серебрение

Прямой тип
Система обозначений (A) >>

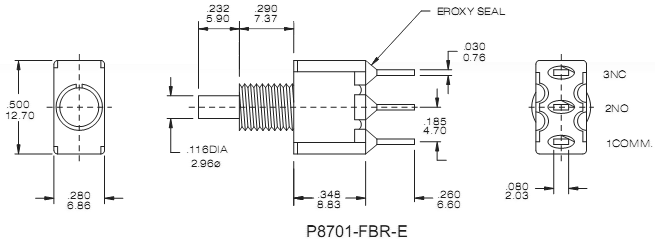

P8701-FBR-E P8701-FBR-E, Прямой тип, T80-P серия, Кнопочные переключатели (PUSH)
чертеж		 SPDT
P8701 on mon
Контакты 1-3 1-2

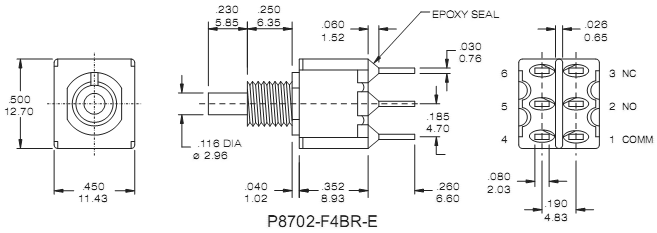

P8702-F4BR-E P8702-F4BR-E, Прямой тип, T80-P серия, Кнопочные переключатели (PUSH)
чертеж		 DPDT
P8702 on mom
Контакты 1-3
4-6		 1-2
-54

Угловой тип
Система обозначений (B) >>

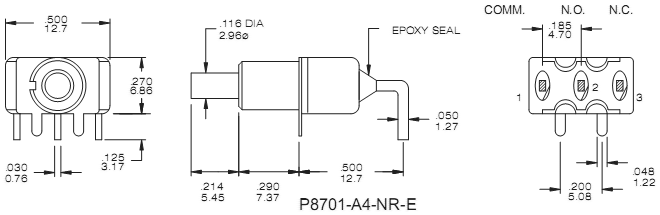

P8701-A4-NR-E P8701-A4-NR-E, Угловой тип, T80-P серия, Кнопочные переключатели (PUSH)
чертеж		 SPDT
P8701-A4 on mon
Контакты 1-3 1-2

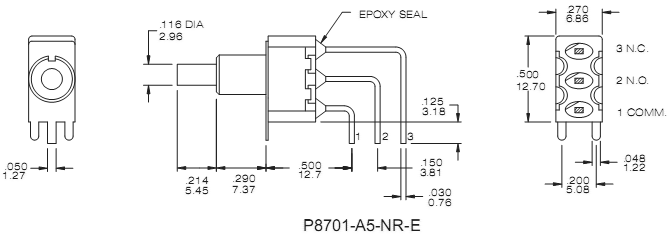

P8701-A5-NR-E P8701-A5-NR-E, Угловой тип, T80-P серия, Кнопочные переключатели (PUSH)
чертеж		 SPDT
P8701-A5 on mon
Контакты 1-3 1-2

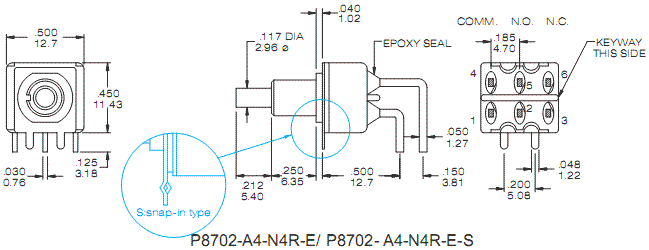

P8702-A4-N4R-E/
P8702-A4-N4R-E-S		 P8702-A4-N4R-E, P8702-A4-N4R-E-S, Угловой тип, T80-P серия, Кнопочные переключатели (PUSH)
чертеж		 DPDT
P8702-A4 on mom
Контакты 1-3
4-6		 1-2
-54

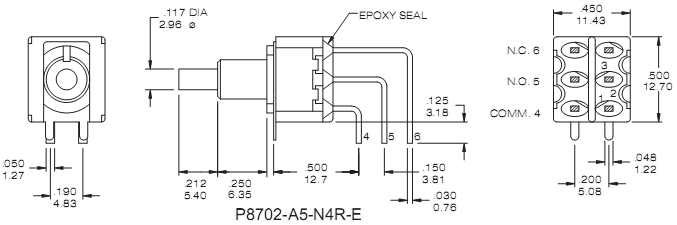

P8701-A5-NR-E P8701-A5-NR-E, Угловой тип, T80-P серия, Кнопочные переключатели (PUSH)
чертеж		 DPDT
P8702-A5 on mom
Контакты 1-3
4-6		 1-2
-54

Кронштейны для прямого типа
Система обозначений (A) >>

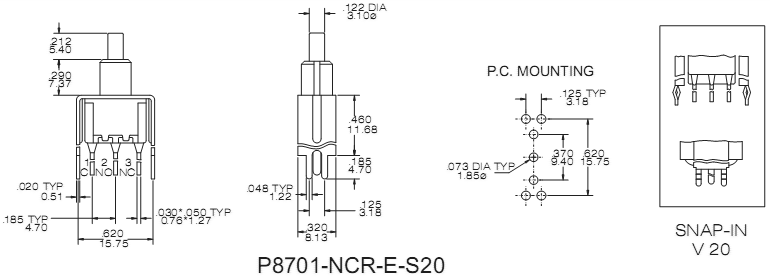

P8701-NCR-E-S20 P8701-NCR-E-S20, Вертикальный тип, T80-P серия, Кнопочные переключатели (PUSH)
чертеж		 S20 / V20 (SPDT)

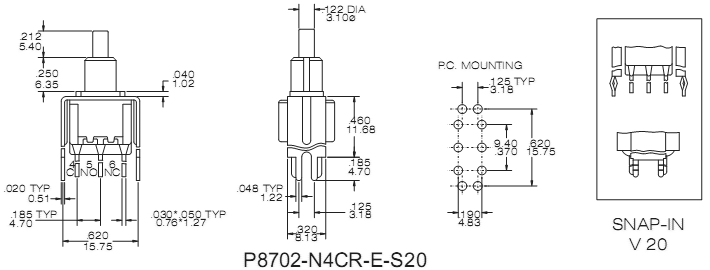

P8702-N4CR-E-S20 P8702-N4CR-E-S20, Вертикальный тип, T80-P серия, Кнопочные переключатели (PUSH)
чертеж		 S20 / V20 (DPDT)
