| Переключатели
Галетные / Поворотные |
Переключатели
Галетные / Поворотные
SRL 38

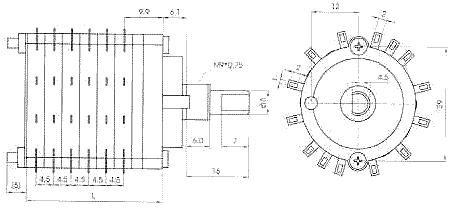

чертеж
|
Пример сочетания количества полюсов и положений для
отдельных секций многосекционных составных переключателей:
|
Количество
полюсов
|
Положения
|
|
6
|
2
|
|
4
|
3
|
|
3
|
4
|
|
Количество
полюсов
|
Положения
|
|
2
|
5
|
|
2
|
6
|
|
1
|
7÷12
|
Спецификация
|
Усилие:
|
от 1 до 30 секций |
2±1кг |
|
|
|
свыше 3 секций |
3±1,5кг |
|
|
Номинальная мощность:
|
30В 0,5А постоянного тока |
|
|
Сопротивление контактов, не более:
|
25мОм |
|
|
Сопротивление изоляции, не менее:
|
100МОм при напряжении постоянного
тока 500В |
|
|
Допустимая электрическая нагрузка:
|
500В в течение одной минуты |
|
|
|
|
|
|
