Клавишные переключатели (ROCKER)

Силовые клавишные переключатели с подсветкой

Система обозначений:

RS-606PA + B + B + B + T + 2
1   2   3   4   5   6

1 Модель
2 Цвет корпуса:
B (Black) = черный
W (White) = белый
G (Gray) = серый
3 Цвет клавиши:
B (Black) = черный
W (White) = белый
G (Gray) = серый
R (Red) = красный
Y (Yellow) = желтый
GN (Green) = зеленый
4 Маркировка клавиши:
5 Тип контактов:
6 Напряжение лампы:
[ ]: без лампы
1: 125В перем.
2: 250В перем.
3: 12В пост.
4: 24В пост.

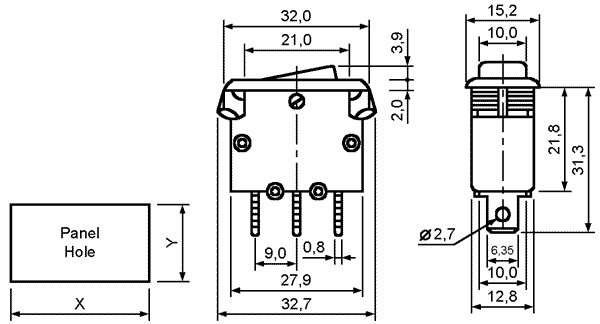

M1 серия
w/circuit
breaker
M1 серия w/circuit breaker, Power серия с подсветкой, Клавишные переключатели (ROCKER)
Capacity Correction Factors For Ambient Temperature
Current rating ampsTemperature
C (??) K+50+68+77+86+104+122+140
C (??) J+10+20+25+30+40+50+60
5 to 15 A0,900,951,001,101,321,612,15

Толщина панели, ммX, ммY, мм
0,75-1,2528,5-28,613,5-13,6
1,25-2,028,6-28,713,5-13,6
2,0-3,028,8-28,913,5-13,6
чертеж

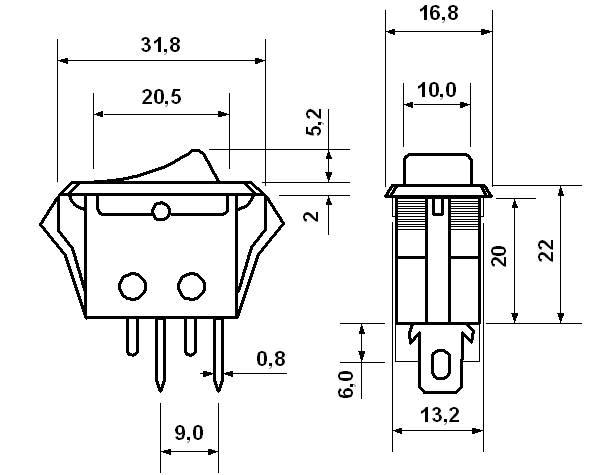

81 серия 81 серия, Power серия с подсветкой, Клавишные переключатели (ROCKER) 15А / 125В перем.
10А / 250В перем.

Возможна расцветка:
   Серый/Красный
   Черный/Красный
   Белый/Красный

МодельТип
81LВКЛ ВЫКЛ с подсветкой
811ВКЛ ВЫКЛ
816ВКЛ ВКЛ
Отверстие
в панели
13,5х28,6мм

чертеж

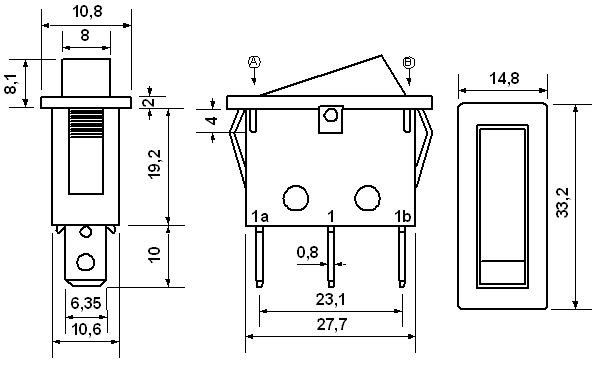

R30 серия R30 серия, Power серия с подсветкой, Клавишные переключатели (ROCKER)
МодельТип
R30-1SPST ВКЛ ВЫКЛ
R30-2SPDT ВКЛ ВКЛ
R30-3SPDT ВКЛ ВЫКЛ ВКЛ
R30-4SPDT ВКЛ (ВКЛ)
R30-5SPST ВЫКЛ (ВКЛ)
R30-6SPDT (ВКЛ) ВЫКЛ (ВКЛ)
R30-00ISPST с подсветкой
Отверстие
в панели
30х11мм

чертеж

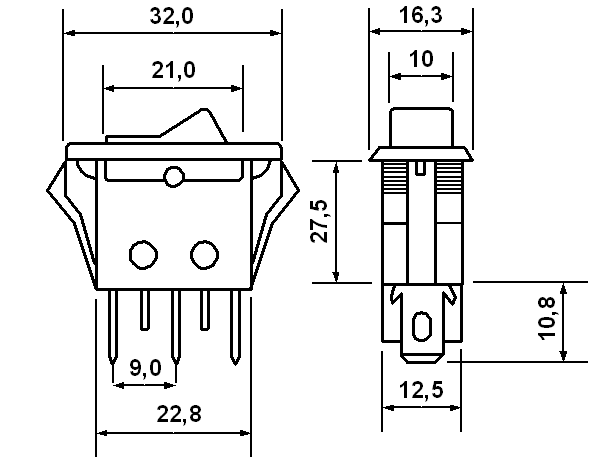

82 серия 82 серия, Power серия с подсветкой, Клавишные переключатели (ROCKER)
МодельТип
82SPST ВКЛ ВЫКЛ
82LSPST с подсветкой
Отверстие
в панели
13,5х28,6мм

чертеж

Защитный
колпачок
для серий:
81, 82, R30
Защитный колпачок для серий: 81, 82, R30, Power серия с подсветкой, Клавишные переключатели (ROCKER)

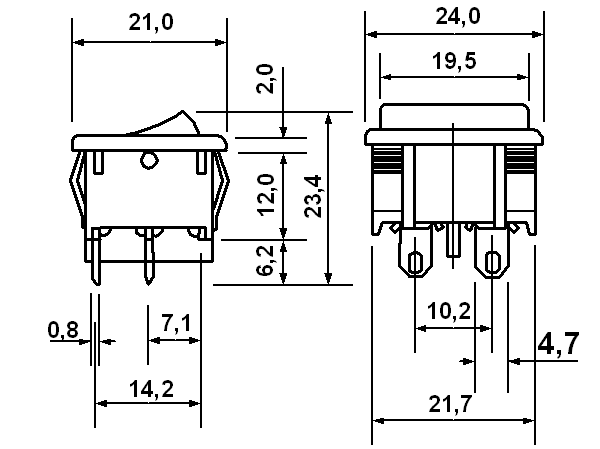

606P серия 606P серия, Power серия с подсветкой, Клавишные переключатели (ROCKER) RS-606P: 6А 250В перем.
SS24: 16А 250В перем.

МодельТип
RS-606PADPST ВКЛ ВЫКЛ
RS-606PBDPDT ВКЛ ВКЛ
RS-606PCDPDT ВКЛ ВЫКЛ ВКЛ
RS-606PDDPST (ВКЛ) ВЫКЛ
RS-606PEDPST ВКЛ (ВЫКЛ)
RS-606PFDPST ВКЛ ВКЛ
R13-33BDPST с подсветкой
Отверстие
в панели
22х19,4мм

чертеж

Защитный
колпачок
для серии
606P
Защитный колпачок для серии 606P, Power серия с подсветкой, Клавишные переключатели (ROCKER)
