Шлейфы плоские IDC, шаг 1,0 мм |
|
плоский кабель (шлейф) с шагом 1,0 мм для разъемов IDC с шагом 2,0x2,0мм
|
|
 |
|
| GR |
- |
26 |
P- |
2651#30AWG |
- |
7 |
x |
0.127 |
- |
1,0 |
_OD: |
0.80 |
mm |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
|
|
1) Серия:
GR
2) Количество проводов в шлейфе:
XX
3) Тип и сортамент провода:
2651#30AWG
4) Количество жил в одном проводе:
7
5) Диаметр одной жилы в проводе, мм:
0.127
6) Шаг проводов, мм:
1,0
7) Диаметр изоляции одного провода OD, мм:
0.80
|
|
Плоский кабель (шлейф) с шагом 1,0 мм для наколки разъемов IDC с шагом 2,0x2,0мм
предназначен для применения внутри электронной аппаратуры.
Плоский кабель (шлейф) с шагом 1,0 мм для наколки разъемов IDC с шагом 2,0x2,0мм поставляется со склада в Москве и под заказ с фабрики.
Внимание ! Для ускорения обработки заказа нужно указывать код товара. |
|

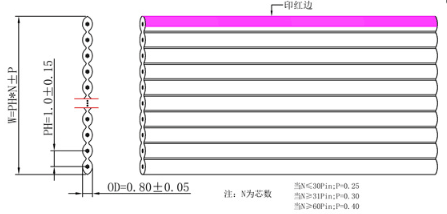

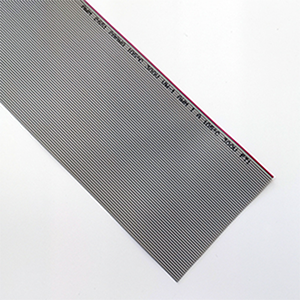

Размер проводника: 28AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.10±0.008 мм
Диаметр проводника: 0.30±0.05 мм
Минимальная толщина изоляции: 0.18 мм
Средняя толщина изоляции: 0.25 мм
Диаметр изоляции: 0.80±0.05 мм
Цвет изоляции: серый (красный край)
Материал изоляции: PVC
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 376.96 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 76.2 м
|
|
| 249974 |
GR-06P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-06A301R, RC1-06) OD: 0.80mm |
6 |
| 12908 |
GR-10P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-10A301R, RC1-10) OD: 0.80mm |
10 |
| 249975 |
GR-12P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-12A301R, RC1-12) OD: 0.80mm |
12 |
| 166650 |
GR-14P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-14A301R, RC1-14) OD: 0.80mm |
14 |
| 12907 |
GR-16P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-16A301R, RC1-16) OD: 0.80mm |
16 |
| 12910 |
GR-20P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-20A301R, RC1-20) OD: 0.80mm |
20 |
| 12911 |
GR-24P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-24A301R, RC1-24) OD: 0.80mm |
24 |
| 12940 |
GR-26P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-26A301R, RC1-26) OD: 0.80mm |
26 |
| 12941 |
GR-30P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-30A301R, RC1-30) OD: 0.80mm |
30 |
| 12942 |
GR-34P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-34A301R, RC1-34) OD: 0.80mm |
34 |
| 12943 |
GR-40P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-40A301R, RC1-40) OD: 0.80mm |
40 |
| 12944 |
GR-44P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-44A301R, RC1-44) OD: 0.80mm |
44 |
| 12945 |
GR-50P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-50A301R, RC1-50) OD: 0.80mm |
50 |
| 12946 |
GR-60P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-60A301R, RC1-60) OD: 0.80mm |
60 |
| 12967 |
GR-64P-2651#30AWG-7x0.1TS-1.0 (DS1057-01-64A301R, RC1-64) OD: 0.80mm |
64 |
|

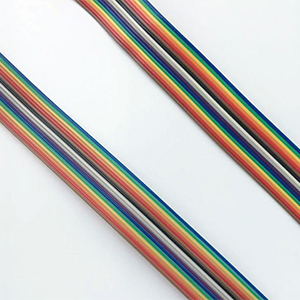

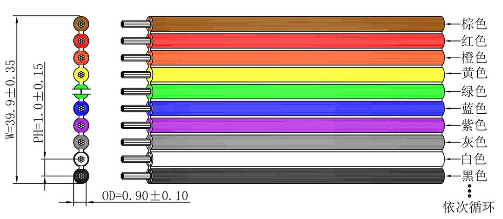

Размер проводника: 28AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.127±0.008 мм
Диаметр проводника: 0.39±0.05 мм
Минимальная толщина изоляции: 0.18 мм
Средняя толщина изоляции: 0.26 мм
Диаметр изоляции: 0.90±0.10 мм
Цвет изоляции: коричневый, красный, оранжевый, желтый, зеленый,
синий, фиолетовый, серый, белый, черный
Материал изоляции: PVC+прозрачная пленка
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 237 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 61 м
|
|
| 249976 |
MC-06P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
6 |
| 249977 |
MC-08P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
8 |
| 249978 |
MC-10P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
10 |
| 249979 |
MC-12P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
12 |
| 249980 |
MC-14P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
14 |
| 249981 |
MC-16P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
16 |
| 249982 |
MC-18P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
18 |
| 249983 |
MC-20P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
20 |
| 249984 |
MC-22P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
22 |
| 249985 |
MC-24P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
24 |
| 249986 |
MC-26P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
26 |
| 249987 |
MC-28P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
28 |
| 249988 |
MC-30P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
30 |
| 249989 |
MC-32P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
32 |
| 249990 |
MC-34P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
34 |
| 249991 |
MC-36P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
36 |
| 249992 |
MC-38P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
38 |
| 249993 |
MC-40P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
40 |
| 249994 |
MC-44P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
44 |
| 249995 |
MC-48P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
48 |
| 249996 |
MC-50P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
50 |
| 249997 |
MC-54P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
54 |
| 249998 |
MC-56P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
56 |
| 249999 |
MC-60P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
60 |
| 250003 |
MC-64P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
64 |
| 251000 |
MC-68P-2651#28AWG-7x0.127TS-1.0 OD: 0.90mm |
68 |
|
|
|
|
|
|
