Особенности
1. Высокая удельная емкость, малый рассеивающий фактор
2. Низкая зависимость емкости от температуры
3. Пропорциональное распределение напряжения может регулироваться изменением емкости
Применение
1.Конденсаторы используются в цепях индикации напряжения на проводниках. Емкостной делитель напряжения с неоновой лампой может показывать присутствие высокого напрядения в цепи.
2. Used in capacitive insulator.
| Марка |
Номинальное напряжение
(kVAC) |
Емкость
(pF) |
Допуски емкости (pF) |

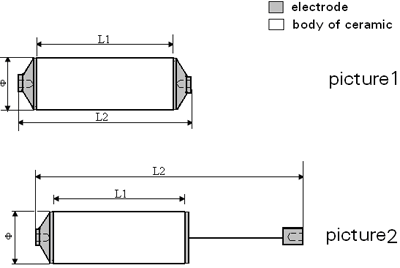

Размеры (мм) |
Рис. No. |
| L1 |
L2 |
Ø |
| CT8-X-1B |
6 |
160 |
±20 |
26 |
160 |
15.5 |
Рис. 2 |
| CT8-X-2 |
10 |
115 |
±15 |
45 |
160 |
- |
| CT8-X-2A |
10 |
50 |
±15 |
51 |
170 |
- |
| CT8-X-2B |
10 |
115 |
±15 |
39 |
160 |
- |
| CT8-X-2C |
10 |
30 |
±15 |
52 |
62 |
- |
Рис. 1 |
| CT8-X-2F |
15 |
150 |
±25 |
61 |
81 |
17 |
(могут изготавливаться в соответствии с требованием клиента при оптовых заказах)
Электрические характеристики
| No. |
Параметр |
Значение |
Метод тестирования |
| 1 |
Номинальный температурный диапазон |
-25...+85°C |
- |
| 2 |
Емкость |
в соответствии с допуском |
Измерено при 25°C на частоте 1±0.1 кГц и 1V (действ.) |
| 3 |
Сопротивление изоляции |
>1.5x104МОм |
Измерено при DC 1kV в течение 60 сек. |
| 4 |
Напряжение пробоя |
без пробоя |
| CT8-X-1 B |
41kVAC/1min
|
|
CT8-X-2
|
54kVAC/1min |
| CT8-X-2A |
| CT8-X-2B |
| CT8-X-2C |
| CT8-X-2F |
65kVAC/1min |
|
| 5 |
Импульсное напряжение |
без пробоя |
| CT8-X-1 B |
60kV |
|
CT8-X-2
|
80kV |
| CT8-X-2A |
| CT8-X-2B |
| CT8-X-2C |
| CT8-X-2F |
140kV |
|
| 6 |
Частичный разряд |
<4pC |
| CT8-X-1 B |
>6kVAC |
|
CT8-X-2
|
>10kVAC |
| CT8-X-2A |
| CT8-X-2B |
| CT8-X-2C |
| CT8-X-2F |
>15kVAC |
|
|
