CTU N4700 серия высоковольтных конденсаторов литого типа (10-50 kV DC)

Особенности

    1. Корпус из жпоксидной смолы, малые размеры.
    2. Очень низкая самоиндукция, быстрый заряд и разряд.
    3. Малый рассеивающий фактор и низкий нагрев.
    4. Внутренняя резьба для легкого монтажа.
    5. Низкий DC, AC-коэффициент напряженияt.

Применение

    1. Газовые лазеры, DC высоковольтные источники напряжения, высоковольтные делители, высоковольтные генераторы.
    2. Системы молниезащиты.
    3. Электронные микроскопы, синхроскопы.
    4. Электростатические окрасочные машины.

Марка	Емкость (pF)	Допуски емкости (%)	Номинальное напряжение (kV DC)	Размеры (мм)			Тип выводов
Марка	Емкость (pF)	Допуски емкости (%)	Номинальное напряжение (kV DC)	ØD	L	H	Тип выводов
CTU-10-561	560	±10	10	24	20	18	M4x4
CTU-10-122	1200			30	20	18
CTU-10-282	2800			40	20	18
CTU-10-502	5000			52	20	18	M5x4
CTU-10-802	8000			60	16	14	M5x4
CTU-20-281	280		20	24	26	24	M4x4
CTU-20-881	880			30	26	24
CTU-20-142	1400			40	26	24
CTU-20-252	2500			52	26	24	M5x4
CTU-20-402	4000			60	26	24	M5x4
CTU-30-591	590		30	30	30	28	M4x4
CTU-30-941	940			40	30	28	M4x4
CTU-30-172	1700			52	30	28	M5x4
CTU-30-272	2700			60	30	28	M5x4
CTU-40-441	440		40	30	32	30	M4x4
CTU-40-701	700			40	32	30	M4x4
CTU-40-132	1300			52	32	30	M5x4
CTU-40-202	2000			60	32	30	M5x4
CTU-50-401	400		50	30	35	33	M4x4
CTU-50-651	650			36	35	33
CTU-50-911	910			40	33	31
CTU-50-112	1100			52	35	33	M5x4

(могут изготавливаться в соответствии с требованием клиента при оптовых заказах)

Электрические характеристики

No. Параметр Значение Метод тестирования

1 Номинальный температурный диапазон -20...+85°C -

2 Емкость в соответствии с допуском Measured at 25°C with 1±0.1kHz and 1V (rms)

3 Температурные характеристики D
N4700 Compared with the value measured at 25°C,
the capacitance change from -25...+85°C should not exceed the limit specified.

4 Рассеивающий фактор <0.3%
The same as No.2

5
Напряжение пробоя
без пробоя
Applied 1.5 times of rated voltage for 60 second.

6 Сопротивление изоляции (I.R.) >10⁴MW
Measured with DC 1kV within 60±5sec.

7 Ресурс

проявление нет дефектов маркировки

Изменение емкости ±20%

D.R.
<5%

I.R. 1000 MWmin.

Apply a DC voltage of 125% of the rated voltage for 100+24/-0 hrs. in silicon oil at 85±2°C. Post treatment: Capacitor should be stored for 24 hrs. at room condition. (Charge/Discharge currentЎЬ50mA)

8 Влажность
(при установившемся режиме)

Appearance No marked defect

capacitance change whthin ±20%

D.R. <5%

I.R. 1000 MWmin.

Set the capacitor for 100-0+24 hrs at 40ЎА2Ўж in 90 to 95% relative humidity.
Post-treatment: Capacitor should be stored for 24 hrs.at room condition

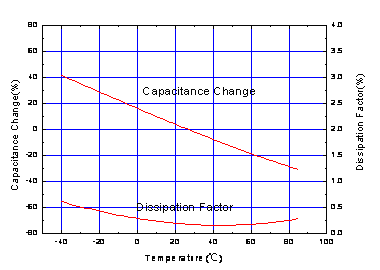

(1)Температурная характеристика

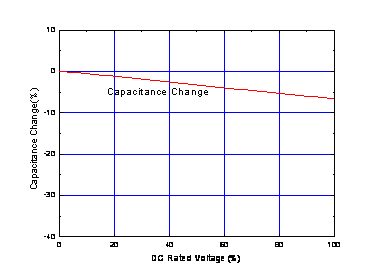

(2)Типовой коэффициент напряжения

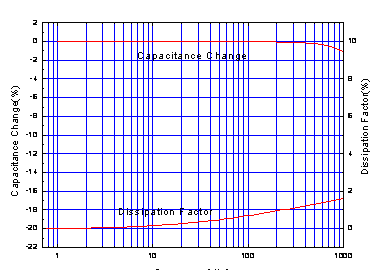

(3)Частотная характеристика
