Электролитические конденсаторы широкого применения

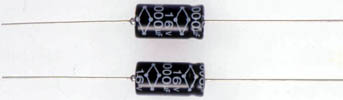

Серия AX 105оС аксиального типа

  • Для широкого применения

  • Широкий диапазон емкостей и напряжений

  • Безопасная конструкция гарантирует 2000 часов работы при температуре до 105оС

Спецификация:



No.

Параметр

Значение

1

Диапазон рабочих температур

-40 ...+105ºС

2

Рабочий диапазон напряжений

6,3 ... 400 В пост. тока

3

Номинальный диапазон емкостей

0.47 ... 15000 мкФ

4

Допуск емкостей

± 20% (при +20ºС, 120 Гц)

5

Ток утечки

I = 0.01CV или 3 мкА (макс.) или I = 0.01CV ± 20 мкА (макс.) после 3 минут

I - ток утечки, мкА

С - номинальная емкость, мкФ

V - рабочее напряжение, В

6

Рассеивающий фактор (tan d)
(120 Гц, +20ºС)

Рабочее напряжение (В)

6.3

10

16

25

35

50

63

100

160

200

250

350

400

450

tan d макс

0.22

0.19

0.16

0.14

0.12

0.10

0.10

0.07

0.15

0.15

0.15

0.20

0.24

0.24

 Увеличивается на 0,02 на каждые 1000 мкФ после емкостей 1000 мкФ

7

Максимальный допустимый ток пульсаций

Соответствует таблице стандартных серий при 120 Гц и 105ºС



Частота, Гц

Постоянное

напряжение, В

Емкость, мкФ

60

120

1K

10K

100K

6.3-50

0.1-330

0.85

1

1.30

1.40

1.55

470-3300

0.95

1

1.15

1.20

1.25

і  4700

0.95

1

1.10

1.20

1.20

63-100

0.47-33

0.75

1

1.55

1.65

1.80

47-220

0.75

1

1.40

1.60

1.65

і  330

0.80

1

1.30

1.35

1.40

і 160

1-220

0.70

1

1.30

1.70

1.70



8

Характеристики при низкой

температуре
(стабильность при  120 Гц)



  Рабочее напряжение (В)
Отношение импедансов

6.3

10

16

25

35

50

63

100

160

200

250

350

400

450

Z(-25ºС)/Z(+20ºС)

4

3

2

2

2

2

2

2

3

3

3

6

6

15

Z(-40ºС)/Z(+20ºС)

8

6

4

3

3

3

3

3

-

-

-

-

-

-

Увеличивается на 0,5 на каждые 1000 мкФ после емкостей 1000 мкФ в диапазоне температур -25 ...+25ºС

Увеличивается на 1,0 на каждые 1000 мкФ после емкостей 1000 мкФ в диапазоне температур -40 ...+20ºС

9

Высокотемпературная нагрузка

После 2000 часов применения постоянного рабочего напряжения при +105ºС,
конденсатор соответствует следующим пределам (испытания при +20ºС):

Ток утечки

£  начального указанного значения

Изменение емкости

£  ±20% начального измеренного значения

Рассеивающий фактор(tan d)

£  200% начального указанного значения



10

Хранение

После хранения в течение 500 часов при +105ºC при отсутствии напряжения.
Тестовые испытания при +20ºC в таких же пределах как при высокотемпературной
нагрузке.



Максимальный допустимый ток пульсаций, мА  (rms) (при 85°С. 120 Гц)

Рабочее напряжение постоянное (пиковое), В

Емкость, мкФ

6.3

(8)

10

(13)

16

(20)

25

(32)

35

(44)

50

(63)

63

(79)

100

(125)

160

(200)

200

(250)

250

(300)

350

(400)

400

(450)

0.1



7



8

8

8

8

9

9

0.22



7



8

8

8

8

9

9

0.33



7



8

8

8

8

9

9

0.47



8



10

9

9

9

10

9

1.0



12



15

12

12

12

18

18

2.2



17



23

19

19

21

30

30

3.3



21



29

26

26

30

37

40

4.7



26

28

30

32

34

31

36

36

48

52

10



35

38

41

46

50

56

59

59

64

79

79

22



49

54

57

61

68

82

96

95

95

110

130

145

33

54

60

64

69

75

90

100

140

125

140

140

175

185

47

65

70

99

82

100

110

135

180

165

165

180

230



100

95

105

125

135

170

180

223

320

270

285

310



220

160

175

215

230

300

345

400

570

450



330

195

245

260

335

400

460

540

700



470

270

290

370

440

520

610

700

880



1,000

460

550

640

770

920

1080

1210



2,200

810

860

1000

1170

1340

1530

---

---

---

---

---

---

---

3,300

960

1100

1300

1460

1650

---

---

---

---

---

---

---

---

4,700

1330

1400

1600

1780

---

---

---

---

---

---

---

---

---

6,800

1500

1690

1900

---

---

---

---

---

---

---

---

---

---

10,000

1765

1950

---

---

---

---

---

---

---

---

---

---

---

15,000

2075

---

---

---

---

---

---

---

---

---

---

---

---

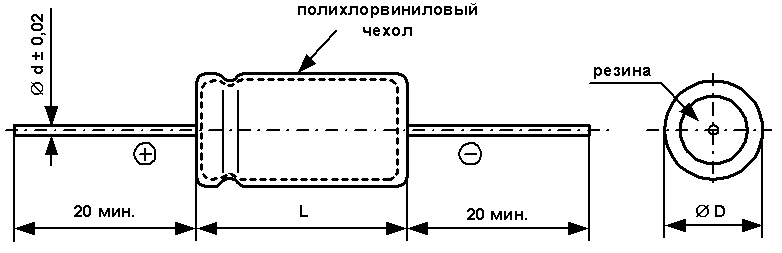

Размеры, мм:







D +0,5 макс.

6,3

8

10

13

16

18

d ± 0,02

0,6

0,8



ЖD x L (мм)



Рабочее напряжение постоянное (пиковое), В

 Емкость, мкФ

6.3

(8)

10

(13)

16

(20)

25

(32)

35

(44)

50

(63)

63

(79)

100

(125)

0.47



®

6.3 X 13

®

6.3 X 13

1.0



®

6.3 X 13

®

6.3 X 13

2.2



®

6.3 X 13

®

6.3 X 13

3.3



®

6.3 X 13

®

6.3 X 13

4.7



®

6.3 X 13

®

6.3 X 13

10



®

6.3 X 13

6.3 X 13

6.3 X 16

22



®

6.3 X 13

6.3 X 16

6.3 X 16

8 X 16

33



®

6.3 X 13

6.3 X 16

6.3 X 16

6.3 X 16

8 X 21

47

®

6.3 X 13

6.3 X 13

6.3 X 16

6.3 X 16

6.3 X 16

8 X 16

8 X 21

100

6.3 X 13

6.3 X 16

6.3 X 16

6.3 X 16

8 X 16

8 X 16

8 X 21

10 X 27

220

6.3 X 16

6.3 X 16

8 X 16

8 X 16

8 X 21

10 X 22

10 X 27

13 X 32

330

8 X 16

8 X 16

8 X 16

8 X 21

10 X 22

10 X 27

13 X 27

13 X 35

470

8 X 16

8 X 16

8 X 21

10 X 22

10 X 27

13 X 27

13 X 32

16 X 43

1,000

10 X 22

10 X 22

10 X 27

13 X 27

13 X 32

13 X 35

16 X 33



2,200

13 X 27

13 X 27

13 X 32

13 X 35

16 X 33

18 X 43



3,300

13 X 27

13 X 32

13 X 35

16 X 33

16 X 43



4,700

13 X 32

13 X 35

16 X 33

18 X 43



6,800

16 X 33

16 X 33

16 X 43



10000

16 X 43

18 X 43



15000

18 X 43



Все незаполненные напряжения заменяются на следующие по величине “ ®



ЖD x L (мм)



Рабочее напряжение постоянное (пиковое), В

Емкость, мкФ

160

(200)

200

(250)

250

(300)

350

(400)

400

(450)

0.47

6.3 X 13

6.3 X 13

6.3 X 13

6.3 X 16

6.3 X 16

1.0

6.3 X 13

6.3 X 13

6.3 X 16

8 X 16

8 X 16

2.2

6.3 X 16

6.3 X 16

8 X 16

8 X 21

8 X 21

3.3

8 X 16

8 X 16

8 X 16

10 X 22

10 X 22

4.7

8 X 16

8 X 16

10 X 22

10 X 27

10 X 27

10

10 X 22

10 X 22

10 X 27

13 X 27

13 X 27

22

10 X 27

13 X 27

13 X 27

13 X 32

16 X 33

33

13 X 27

13 X 32

13 X 32

16 X 33

16 X 43

47

13 X 32

13 X 32

13 X 35

18 X 43



100

16 X 33

16 X 43

16 X 43



220

18 X 43



Все незаполненные напряжения заменяются на следующие по величине “ ®
