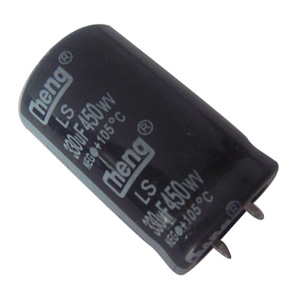

FP серия
С жесткими выводами, повышенный ресурс, малый импеданс

ОСОБЕННОСТИ 1. Высоконадежные конденсаторы, выдерживающие высокой ток пульсаций. 2. Низкое эквивалентное последовательное сопротивление ESR. 3. Несколько размеров с теми же характеристиками. 4. Срок службы: 5000 часов.   ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   Рабочие характеристики Диапазон рабочих температур -40...+105°C -25...+105°C Номинальный рабочий диапазон напряжения 10...100 В 200...450 В Диапазон емкостей 100...33000 мкФ Допустимое отклонение емкостей ±20% (120 Гц, +20°C) Ток утечки I ≤ 3 CV (мкА) после 5 минутного подключения номинального рабочего напряжения при +20°C Рассеивающий фактор tan δ (120Гц, +20°C) Рабочее напряжение, В 10 16 25 35 50 63-100 200-400 450 tan δ (max) 0,60 0,45 0,30 0,25 0,20 0,15 0,15 0,20 Для значения емкости >33000 мкФ, добавить следующее расчетное значение: (номинальная емкость)-33000 мкФ / 10000 мкФ x 0,1 Низкотемпературные характеристики Соотношение импедансов макс. на 120 Гц Рабочее напряжение, В 10 16 25 35 50 63-100 200 250 400 450 Z-25°C / Z+20°C 6 6 6 6 4 3 8 8 8 8 Z-40°C / Z+20°C 15 15 15 15 15 15 - - - - Высокотемпературная нагрузка Время испытания: 5000 часов Температура тестирования: +105°C Условия тестирования: Номинальное рабочее напряжение постоянного тока с максимальным током пульсаций Испытания при +20°C Ток утечки: ≤ начального указанного значения Изменение емкости на ±20% начального измеренного значения tan δ : ≤ 200% начального указанного значения Срок годности При 105°C и отсутствии напряжения применяются после 1000 часов, а затем стабилизируется на 20°C конденсаторы должны отвечать следующим пределам: Ток утечки: ≤ начального указанного значения Емкость изменяется на ±15% начального измеренного значения tan δ: ≤ 150% начального указанного значения Стандарт JIS C - 5101 (IES 60384)   ГАБАРИТНЫЕ РАЗМЕРЫ Напряжение (код) 10V (1A) 16V (1C) 25V (1E) 35V (1V) Емкость, мкФ Код Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций 2200 228                   22x25 90 1,1 3300 338                   22x30 25x25 60 60 1,5 1,5 4700 478             22x30 25x25 57 57 1,6 1,6 22x40 48 1,9 6800 688 22x25 78 1,4 22x30 49 1,8 25x30 43 1,9 25x40 37 2,3 10000 109 22x30 56 1,8 25x30 36 2,2 25x40 32 2,5 30x40 28 2,9 15000 159 22x40 39 2,3 25x40 26 2,8 30x40 23 3,2 35x40 20 3,8 18000 189                   35x45 18 4,3 22000 229 30x35 28 3,0 30x40 18 3,5             33000 339 30x45 20 3,9                   Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц Максимальный импеданс (mΩ) при 20°C 20кГц   Напряжение (код) 50V (1H) 63V (1J) 80V (1K) 100V (2A) Емкость, мкФ Код Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций 560 567                   25x25 190 1,0 680 687                   22x35 156 1,2 1000 108       22x25 159 1,0 25x25 133 1,3 25x35 30x30 106 106 1,5 1,4 1200 128             30x25 110 1,5       1500 158       22x35 106 1,4 25x35 89 1,8 30x40 70 1,9 2200 228 22x35 90 1,4 25x35 30x30 72 85 1,7 1,8 30x35 60 2,0 30x50 60 2,3 3300 338 25x35 60 1,8 30x40 56 2,3 35x35 48 2,8 35x50 40 3,0 4700 478 30x35 45 2,2 35x35 45 2,7 35x45 34 3,4       6800 688 30x50 35 2,9 35x50 31 3,6             10000 109 35x45 26 3,6                   Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц Максимальный импеданс (mΩ) при 20°C 20кГц   Напряжение (код) 200V (2D) 250V (2E) 400V (2G) 450V (2W) Емкость, мкФ Код Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций Размеры ØDxL, мм Импеданс Ток пульсаций 100 127             25x30 1090 0,7 22x45 30x30 1600 1600 0,75 0,76 150 157             25x40 30x30 730 730 0,95 0,94 25x45 30x35 1070 1070 1,0 0,99 220 227 22x30 700 0,96 25x30 700 1,0 30x40 35x30 500 500 1,3 1,3 30x45 35x35 730 730 1,3 1,3 330 337 22x40 470 1,3 25x40 30x30 470 470 1,4 1,4 30x50 35x40 330 330 1,7 1,7 35x50 490 1,8 390 397             35x45 280 1,9 35x50 410 2,0 470 477 25x40 30x30 330 330 1,7 1,7 30x35 330 1,8 35x50 240 2,2       680 687 30x40 230 2,2 30x45 230 2,3             1000 108 35x45 160 3,1 35x45 160 3,1             1500 158 35x50 110 3,9                   Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц Максимальный импеданс (mΩ) при 20°C 20кГц
