| Конденсаторы электролитические |

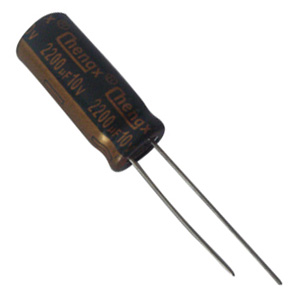

GF серия:
конденсаторы электролитические алюминиевые +105°C, высокий Ток пульсаций, малый импеданс
 |
ОСОБЕННОСТИ
1. Малый импеданс при 100 кГц.
2. Способны к высокому току пульсаций путем уменьшения ESR в высокочастотном диапазоне
3. Ресурс: 105°C 2000 часов.
4. Подходят для материнских плат
 |

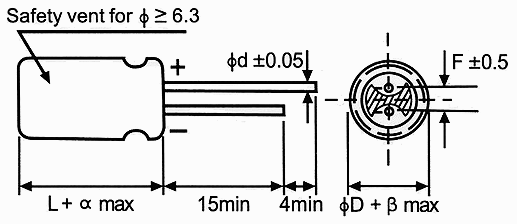

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
8(L<20) |
8(L≥20) |
10 |
12,5 |
| F |
3,5 |
5,0 |
| Ød |
0,5 |
0,6 |
| α |
(L<20) 1,5 (L≥20) 2,0 |
| β |
(D<20) 0,5 (D≥20) 1,0 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-25...+105°C |
| Номинальный рабочий диапазон напряжения |
6,3...16 В |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,03 CV или 3 мкА (после 2 минут)
C = Номинальная емкость, мкФ
V = Номинальное напряжение, В
I = Ток утечки, мкА |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
6,3 |
10 |
16 |
| tan δ (max) |
0,22 |
0,19 |
0,16 |
Когда номинальная емкость более 1000 мкФ, к tan δ надо добавить 0,02 на каждые следующие 1000 мкФ |
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
6,3 |
10 |
16 |
| Z-25°C / Z+20°C |
2 |
2 |
2 |
|
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
6,3 В (0J) |
10 В (1A) |
16 В (1C) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
| 470 |
477 |
|
|
|
|
|
|
8x12 |
43 |
1036 |
| 680 |
687 |
|
|
|
8x12 |
43 |
1036 |
8x16 |
34 |
1355 |
| |
|
|
10x12,5 |
31 |
1400 |
| 820 |
827 |
8x12 |
43 |
1036 |
|
|
|
|
|
|
| 1000 |
108 |
|
|
|
8x16 |
34 |
1355 |
8x20 |
25 |
1700 |
| |
|
|
10x12,5 |
31 |
1400 |
10x16 |
23 |
1818 |
| 1200 |
128 |
8x16 |
34 |
1355 |
|
|
|
|
|
|
| 8x20 |
25 |
1700 |
|
|
|
|
|
|
| 1500 |
158 |
8x20 |
25 |
1700 |
8x20 |
25 |
1700 |
10x20 |
16 |
2318 |
| 10x12,5 |
31 |
1400 |
10x16 |
23 |
1818 |
| 1800 |
188 |
10x16 |
23 |
1818 |
10x20 |
16 |
2318 |
10x25 |
14 |
2545 |
| 2200 |
228 |
10x20 |
16 |
2318 |
10x25 |
14 |
2545 |
12,5x25 |
13 |
2545 |
| 3300 |
338 |
10x25 |
14 |
2545 |
|
|
|
|
|
|
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
120 |
1k |
10k |
100k |
| 470-3300 |
0,50 |
0,80 |
0,90 |
1,00 |

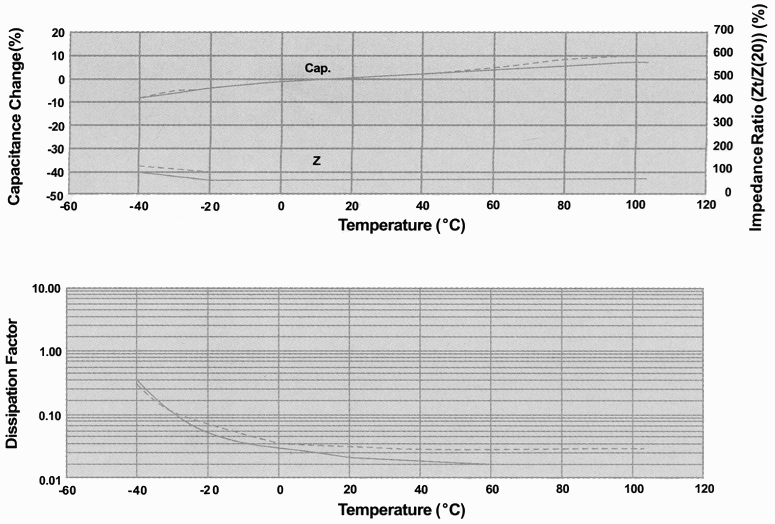

ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ

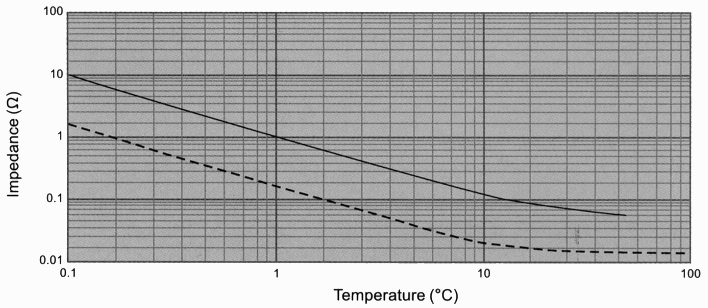

ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ

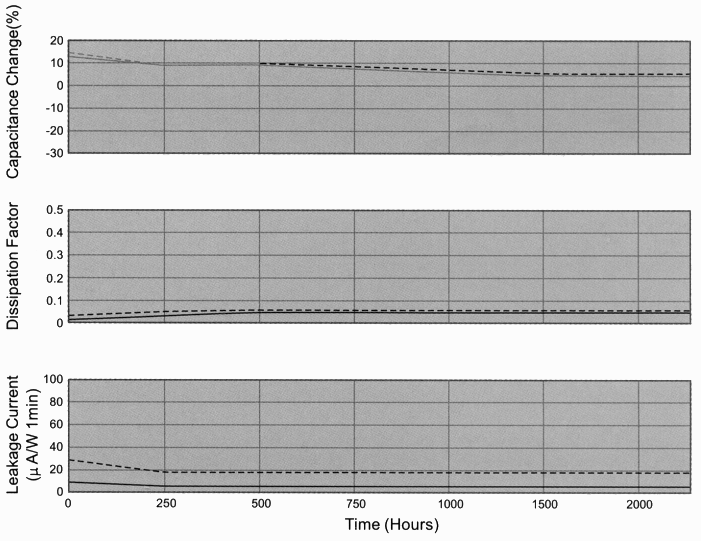

ПРОЧНОСТЬ
|
|
|
|
|
