| Конденсаторы электролитические |

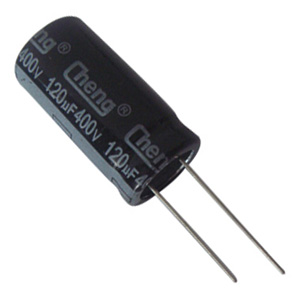

GL серия:
конденсаторы электролитические алюминиевые с повышенным ресурсом и высоким током пульсаций
 |
ОСОБЕННОСТИ
1. Высокий Ток пульсаций и длительный срок службы, 5000 часов
2. Для электронных балластов, блоков питания
 |

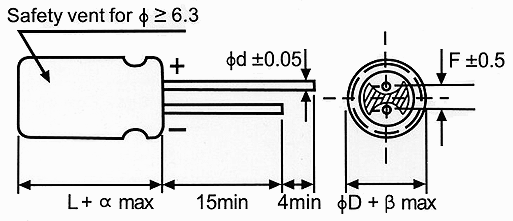

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
8 |
10 |
12,5 |
16 |
18 |
| F |
3,5 |
5,0 |
7,5 |
| Ød |
0,5 |
0,6 |
0,8 |
| α |
(L<20) 1,5 (L≥20) 2,0 |
| β |
(D<20) 0,5 (D≥20) 1,0 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
-25...+105°C |
| Номинальный рабочий диапазон напряжения |
160...400 В |
450 В |
| Диапазон емкостей |
1...220 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,02 CV +25(мкА) после после 2-х минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
160 |
200 |
250 |
350 |
400 |
450 |
| tan δ (max) |
0,15 |
0,15 |
0,15 |
0,20 |
0,20 |
0,20 |
|
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
160 |
200 |
250 |
350 |
400 |
450 |
| Z-25°C / Z+20°C |
3 |
3 |
3 |
5 |
5 |
6 |
|
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 5000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: напряжения смещения постоянного тока плюс номинальный Ток пульсаций |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: (нет) |
tan δ: ≤ 200% начального указанного значения |
|
| Стандарт |
JIS C - 5101 (IEC 60384) |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
160 В (2C) |
200 В (2D) |
250 В (2E) |
350 В (2V) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 4,7 |
475 |
|
|
|
|
8x12 |
160 |
10x12,5 |
150 |
| 5,6 |
565 |
|
|
|
|
|
|
10x12,5 |
180 |
| 6,8 |
685 |
|
|
|
|
10x12,5 |
250 |
10x16 |
280 |
| 10 |
106 |
10x16 |
320 |
10x16 |
320 |
10x16 |
320 |
10x20 |
350 |
| 22 |
226 |
10x20 |
500 |
10x20 |
500 |
10x20 |
500 |
12,5x20 |
650 |
| 33 |
336 |
10x20 |
650 |
10x20 |
650 |
12,5x20 |
800 |
16x20 |
900 |
| 47 |
476 |
10x20 |
750 |
12,5x20 |
980 |
12,5x20 |
980 |
16x20 |
1080 |
| 68 |
686 |
12,5x20 |
1180 |
12,5x25 |
1300 |
16x20 |
1300 |
18x25 |
1470 |
| 16x20 |
1300 |
| 82 |
826 |
|
|
16x20 |
1380 |
16x20 |
1380 |
18x25 |
1530 |
| 100 |
107 |
12,5x25 |
1420 |
16x20 |
1420 |
16x25 |
1530 |
|
|
| 16x20 |
1420 |
| 150 |
157 |
16x25 |
1890 |
16x25 |
1890 |
18x25 |
1940 |
|
|
| 220 |
227 |
18x25 |
2370 |
18x30 |
2648 |
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 кГц |
| Напряжение (код) |
400 В (2G) |
450 В (2W) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 1 |
105 |
8x12 |
60 |
|
|
| 10x12,5 |
70 |
|
|
| 1,5 |
155 |
8x12 |
90 |
|
|
| 10x12,5 |
100 |
|
|
| 1,8 |
185 |
8x12 |
95 |
|
|
| 10x12,5 |
120 |
|
|
| 2,2 |
225 |
8x12 |
95 |
|
|
| 10x12,5 |
140 |
|
|
| 3,3 |
335 |
10x12,5 |
150 |
|
|
| 4,7 |
474 |
10x16 |
220 |
10x20 |
220 |
| 5,6 |
565 |
10x16 |
250 |
10x20 |
250 |
| 6,8 |
685 |
10x16 |
280 |
10x20 |
280 |
| 10 |
106 |
10x20 |
350 |
12,5x20 |
450 |
| 15 |
156 |
12,5x20 |
550 |
12,5x25 |
600 |
| 22 |
226 |
12,5x20 |
760 |
16x20 |
730 |
| 33 |
336 |
16x20 |
900 |
16x25 |
980 |
| 47 |
476 |
16x25 |
1180 |
18x25 |
1200 |
| 18x20 |
1180 |
| 68 |
686 |
18x25 |
1470 |
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 кГц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
120 |
1k |
10k |
100k |
| ~180 |
0,40 |
0,75 |
0,90 |
1,00 |
| 220~ |
0,50 |
0,85 |
0,94 |
1,00 |

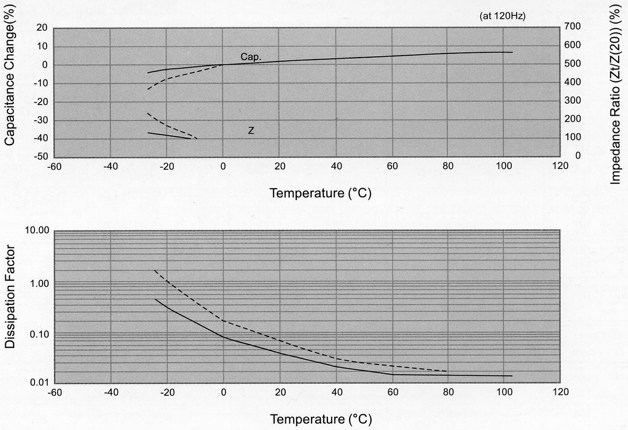

ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ

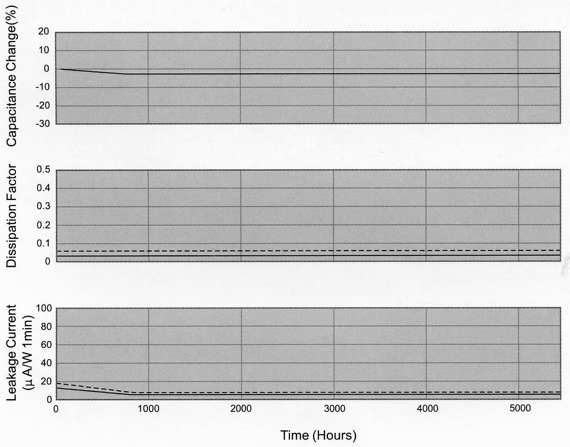

ПРОЧНОСТЬ
|
|
|
|
|
