KM серия:
конденсаторы электролитические алюминиевые, 105°C, широкого применения

ОСОБЕННОСТИ
1. Диапазон номинальных напряжений 6,3...100 В пост. тока/160...450 В пост. тока в рабочем диапазоне температур -40...+105°C / -25...+105°C.
2. Эта серия предназначена для оборудования связи, импульсных источников питания, промышленных измерительных приборов, автомобильных электрических изделий, и т.д.

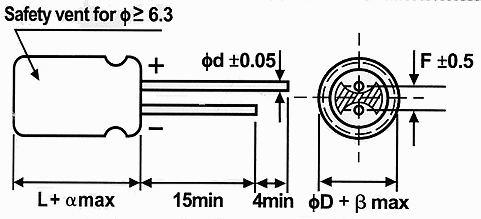

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

ØD	5	6,3	8	10	12,5	16	18	22	25
F	2,0	2,5	3,5	5,0	5,0	7,5	7,5	10,0	10,0
Ød	0,5			0,6		0,8
α	(L<20) 1,5 (L≥20) 2,0
β	(D<20) 0,5 (D≥20) 1,0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики

Диапазон рабочих температур

-40...+105°C

-25...+105°C

Номинальный рабочий диапазон напряжения

6,3...100 В

160...450 В

Диапазон емкостей

0,1...33000 мкФ

Допустимое отклонение емкостей

±20% (120 Гц, +20°C)

Ток утечки

I ≤ 0,01 CV или 3мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C

I ≤ 0,03 CV +40мкА после 2-х минутного подключения номинального рабочего напряжения при +20°C

Рассеивающий фактор
tan δ (120 Гц, +20°C)

Рабочее напряжение, В	6,3	10	16	25	35	50	63	100	160	200	250	350	400	420	450
tan δ (max)	0,26	0,22	0,18	0,16	0,14	0,12	0,10	0,08	0,20	0,20	0,24	0,24	0,24	0,24	0,24

Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ

Низкотемпературные характеристики

Соотношение импедансов макс. на 120 Гц

Рабочее напряжение, В	6,3	10	16	25	35	50	63	100	160	200	220	250	350	400	420	450
Z-25°C / Z+20°C	5	4	3	2	2	2	2	2	3	3	3	4	4	6	6	15
2-40°0 / Z+20°0	10	8	6	4	3	3	3	3

Для значения емкости >1000 мкФ,
добавить 0,5 на каждые1000 мкФ для Z-25°C / Z+20°C
добавить 1,0 на каждые 1000 мкФ для Z-40°C / Z+20°C

Высокотемпературная нагрузка

Условия тестирования

Испытания при +20°C

Продолжительность:

ØD	≤6,3	≥8
Ресурс	1000h	2000h

Ток утечки: ≤ начального указанного значения

Температура окружающей среды: +105°C

Емкость изменяется на ±20% начального измеренного значения

Приложенное напряжение: напряжение постоянного тока с максимально допустимой пульсацией тока при +105°C
(Сумма постоянного напряжения и наложенного пикового напряжения переменного тока при максимально допустимом токе пульсаций должна быть эквивалентна номанальному рабочему напряжению постоянного тока)

tan δ: ≤ 200% начального указанного значения

Срок годности

Условия тестирования	Испытания при +20°C
Продолжительность: 1000 часов	Те же ограничения для высокотемпературной нагрузки
Температура окружающей среды: +105°C
Приложенное напряжение: (нет)

Стандарт

JIS C - 5101 (IES 60384)

ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код)		6,3 В (0J)		10 В (1A)		16 В (1C)		25 В (1E)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
4,7	475							5x11	26
10	106					5x11	35	5x11	38
22	226			5x11	49	5x11	54	5x11	57
33	336	5x11	54	5x11	60	5x11	65	5x11	75
47	476	5x11	65	5x11	70	5x11	80	5x11	84
68	686	5x11	70	5x11	75	5x11	90	5x11	92
100	107	5x11	95	5x11	105	5x11	125	6,3x11	159
220	227	5x11	153	5x11	170	6,3x11	213	8x12	285
330	337	6,3x11	216	6,3x11	239	8x12	315	8x12	340
470	477	6,3x11	258	6,3x11	285	8x12	366	10x12,5	471
680	687	8x12	365	8x12	408	10x12,5	480	10x16	620
1000	108	8x12	443	10x12,5	571	10x16	680	10x20	821
2200	228	10x16	740	10x20	886	12.5x20	1108	12.5x20	1176
3300	338	10x20	1032	12.5x20	1205	12.5x25	1389	16x25	1646
4700	478	12.5x20	1280	12.5x25	1492	16x25	1740	16x30	2012
6800	668	12.5x25	1554	16x25	1824	16x30	2081	16x35	2308
10000	109	16x25	1897	16x30	1980	16x35	2379	18x35	2500
15000	159	16x30	2188	16x40	2180	18x35	2600
22000	229	16x35	2400	18x40	2407
33000	339	18x40	2555
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц

Напряжение (код)		35 В (1V)		50 В (1H)		63 В (1J)		100 В (2A)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
0,1	104			5x11	1
0,15	154			5x11	1,5
0,22	224			5x11	3
0,33	334			5x11	4
0,47	474			5x11	7			5x11	10
1	105			5x11	13			5x11	16
2,2	225			5x11	20			5x11	23
3,3	335			5x11	30			5x11	34
4,7	475	5x11	28	5x11	37	5x11	40	5x11	40
10	106	5x11	41	5x11	54	5x11	59	6,3x11	61
22	226	5x11	67	5x11	79	5x11	79	6,3x11	92
33	336	5x11	80	5x11	101	6,3x11	122	8x12	144
47	476	5x11	101	6,3x11	133	6,3x11	146	10x12,5	199
68	686					8x12	155	10x16	240
100	107	6,3x11	168	8x12	229	10x12,5	251	10x20	349
220	227	8x12	294	10x16	509	10x20	504	12.5x25	622
330	337	10x12,5	419	10x16	589	12,5x20	688	12.5x25	800
470	477	10x16	547	10x20	707	12.5x20	810	16x25	990
680	687	10x20	682	12.5x20	923	12.5x25	1160	16x30	1289
1000	108	12.5x20	1023	12.5x25	1287	16x25	1448	18x35	2020
2200	228	16x25	1497	16x35	1884	18x35	1781
3300	338	16x30	1808	18x35	2167
4700	478	18x35	2335
6800	668	18x40	2400
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц

Напряжение (код)		160 В (2C)		200 В (2D)		220 В (2N)		250 В (2E)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
0,47	474							6,3x11	8
1	105							6,3x11	17
2,2	225							6,3x11	27
3,3	335			6,3x11	30	6,3x11	30	6,3x11	35
4,7	475	6,3x11	41	6,3x11	40	8x12	40	8x12	45
10	106	8x12	60	10x12,5	72	10x12,5	70	10x12,5	75
22	226	10x16	110	10x16	113	10x20	125	10x20	130
33	336	10x20	156	10x20	165	12,5x20	165	12,5x20	184
47	476	10x20	195	10x20	194	12,5x20	220	12,5x25	238
68	686	12,5x20	250	12,5x25	250	12,5x25	245	16x20	246
82	826	12,5x25	310	10x30	320	12,5x30	280	16x25	351
100	107	12,5x25	360	16x25	386	16x25	335	16x25	390
150	157	12,5x30	380	16x25	525	16x30	365	16x30	440
180	187	12,5x35	420	12,5x35	560	16x35	500	16x35	469
220	227	16x30	680	16x30	643	16x40	615	16x35	485
270	277	16x30	728	18x30	740
330	337	18x35	830	18x30	808
390	397	18x35	850	18x35	904
470	477	18x40	880	18x40	1016
560	567	18x45	925	18x45	1112
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц

Напряжение (код)		350 В (2V)		400 В (2G)		420 В (2M)		450 В (2W)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
0,47	474	6,3x11	8
1	105	6,3x11	18	6,3x11	19	6,3x11	15	6,3x11	16
2,2	225	6,3x11	25	8x12	30	8x12	29	8x12	24
3,3	335	8x12	40	8x12	35	8x12	35	8x12	29
4,7	475	8x12	43	8x12	40	10x16	52	10x16	42
10	106	10x16	73	10x16	78	10x20	85	12,5x25	84
18	186	12,5x20	100	12,5x20	105	12,5x25	124	10x30	108
22	226	12,5x20	150	12,5x20	148	12,5x25	140	12,5x25	131
27	276	12,5x25	177	10x30	192	12,5x25	170	12,5x30	164
33	336	12,5x25	200	12,5x25	193	16x25	200	16x25	237
39	396	12,5x25	258	16x25	251	12,5x30	248	12,5x35	256
47	476	12,5x25	265	12,5x30	266	12,5x35	288	16x30	305
56	566	16x30	280	12,5x35	336	12,5x40	344	16x30	352
68	686	16x30	288	16x30	396	16x30	408	18x30	366
82	826	18x30	372	18x30	443	16x35	456	18x30	440
100	107	18x35	460	18x30	489	18x35	488	18x35	490
120	127			18x35	570	18x40	528	18x40	592
150	157			18x40	616	18x45	568	18x45	640
180	187			18x50	704
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц

МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Номинальное напряжение, В	Емкость, мкФ	50	120	300	1k	10k~
6,3-100	≤ 47	0,75	1,00	1,35	1,57	2,00
	68-470	0,80	1,00	1,23	1,34	1,50
	≥ 560	0,85	1,00	1,10	1,13	1,15
160-450	0,47-220	0,80	1,00	1,25	1,40	1,60
160-450	≥270	0,90	1,00	1,10	1,13	1,15
