Конденсаторы >> Конденсаторы алюминиевые электролитические для поверхностного (SMD) монтажа

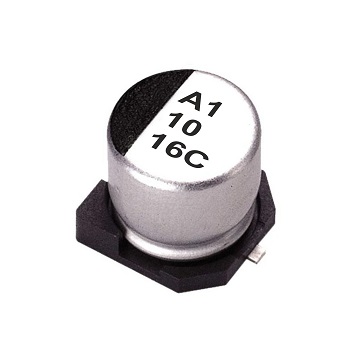

VEC серия:
конденсаторы электролитические алюминиевые +85°C, для поверхностного монтажа неполярные

конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

ОСОБЕННОСТИ

  • Срок службы при температуре 85°C 2000 часов для ØD4...6,3 мм
  • Вертикальный миниатюрный чип
  • Низкий ток утечки
  • Предназначены для поверхностного монтажа высокой плотности
  • Соответствие RoHS

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

  •

    ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

    ØD L A B C W P ± 0,2
    4 5,3 ± 0,2 4,3 4,3 5,1 0,5 ~ 0,8 1
    5 5,3 ± 0,2 5,3 5,3 5,9 0,5 ~ 0,8 1,5
    6,3 5,3 ± 0,2 6,6 6,6 7,2 0,5 ~ 0,8 2



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Параметр Значение
    Диапазон температур -40°C ~ +85°C
    Допустимое отклонение емкостей ±20%
    Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В)
    Tanδ при 20°C
    Номинальное напряжение, В 6,3 10 16 25 35 50
    Tanδ (max) 0,28 0,24 0,2 0,14 0,12 0,1
    Низкотемпературные характеристики
    Номинальное напряжение, В 6,3 10 16 25 35 50
    Импеданс Z(-25°C )/Z(+20°C ) 3 3 2 2 2 2
    Z(-40°C )/Z(+20°C ) 8 5 4 3 3 3
    Выносливость (полярность инвертируется каждые 250 часов)
    Время теста 2,000 часов
    Изменение емкости в пределах ±20% начального значения
    Tanδ Менее 200% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 2000 часов при температуре 85°C.
    Ресурс
    Время теста 1,000 часов
    Изменение емкости в пределах ±20% начального значения
    Tanδ Менее 200% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000 часов при температуре 85°C .
    Ток пульсаций и множитель частоты
    Частота (Гц) 50 120 1k 10k up
    Множитель 0,7 1 1,3 1,4

    ГАБАРИТНЫЕ РАЗМЕРЫ

    Емкость, мкФ 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H)
    ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA
    1,0 10                     4x5,3 10
    2,2 2R2                     4x5,3 15
    3,3 3R3                     4x5,3 19
    4,7 4R7             4x5,3 19 4x5,3 20 5x5,3 26
    10,0 100     4x5,3 23 4x5,3 26 5x5,3 32 5x5,3 34 6,3x5,3 44
    22,0 220 4x5,3 31 5x5,3 39 5x5,3 44 6,3x5,3 55 6,3x5,3 59
    33,0 330 5x5,3 44 5x5,3 48 6,3x5,3 63 6,3x5,3 67
    47,0 470 5x5,3 52 6,3x5,3 67 6,3x5,3 75
    100,0 101 6,3x5,3 89 6,3x5,3 98
